Разборка и сборка масляного насоса автоматической трансмиссии в Mercedes-Benz W203

Детали и расходники:

• Радиальный сальник
• Уплотнительное кольцо
• Смазка

Разборка

1. Извлеките шестерни насоса и из корпуса насоса.

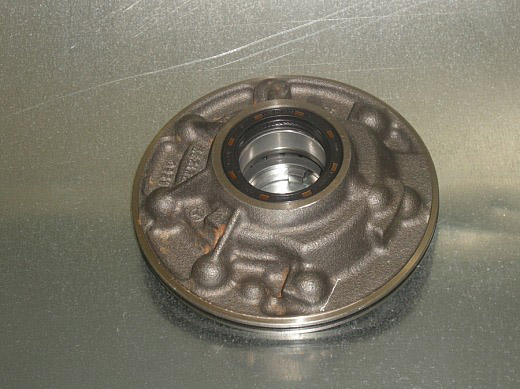

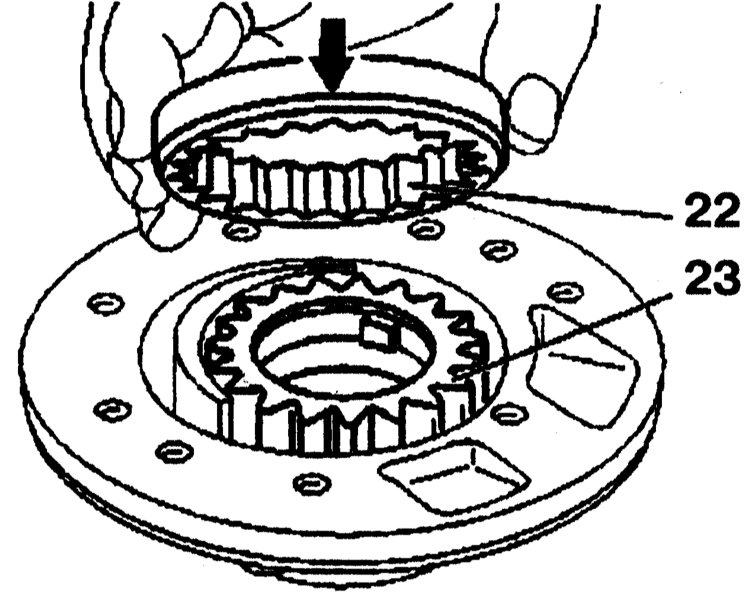

Насос автоматической трансмиссии:

22 - шестерни насоса;

23 - корпус насоса.

2. Проверьте радиальный сальник и замените его, если необходимо.

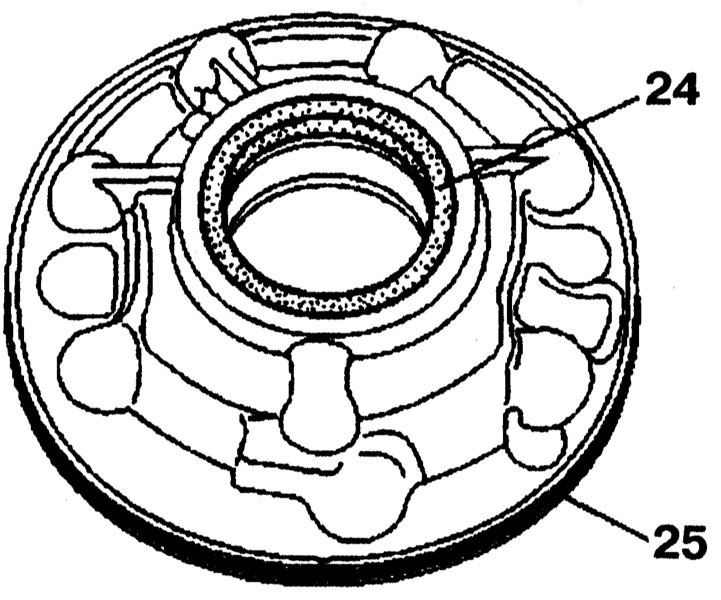

Корпус насоса автоматической трансмиссии:

24 - радиальный сальник;

25 - уплотнительное кольцо.

3. Замените уплотнительное кольцо.

4. Смажьте шестерни насоса и установите насос в корпус насоса. Вставьте шестерню насоса фаской к корпусу насоса.

Сборка

Сборка проводится в порядке, обратном разборке.
