Инструменты:
-
штангенциркуль или линейка.
-
-
1. Установите автомобиль на подъемник или домкрат (подставки).
-
2. Снимите переднее колесо.
3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (см. табл.), замените тормозные колодки.
Параметр |
Двигатель 1,4 л |
Двигатель 1,6 л |
Передние тормозные механизмы |
||
Диаметр тормозного диска, мм |
238 |
259 |
Толщина тормозного диска, мм |
12 |
12 |
Минимальная толщина тормозного диска, мм |
10,6 |
10,6 |
Максимальное биение диска, мм |
0,07 |
0,07 |
Толщина фрикционной накладки тормозной колодки, включая основание, мм |
18 |
18 |
Минимальная толщина фрикционной накладки тормозной колодки, включая основание, мм |
6 |
6 |
Задние тормозные механизмы |
||
Диаметр рабочей поверхности тормозного барабана, мм |
180,25 |
203,3 |
Максимальный диаметр рабочей поверхности тормозного барабана, мм |
181,25 |
204,45 |
Минимальная толщина фрикционной накладки тормозной колодки, включая основание, мм |
3,5 |
3,5 |
замените тормозные колодки.
4. Измерьте толщину тормозного диска. Если его толщина меньше допустимой (табл.), замените тормозной диск.

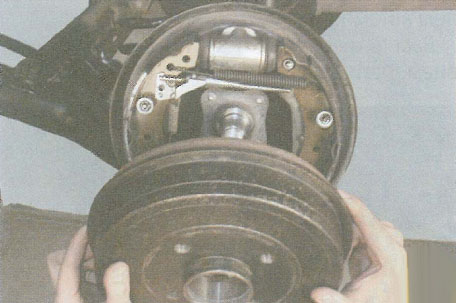

5. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите заднее колесо и тормозной барабан.

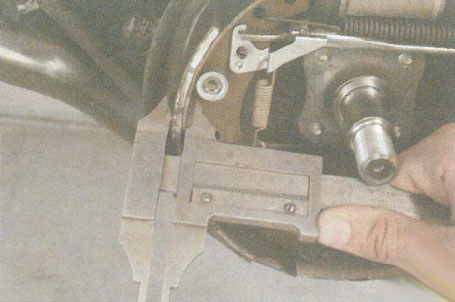

6. Измерьте толщину фрикционной накладки вместе с основанием. Если толщина меньше допустимой (см. табл.), замените колодки.
Заменяйте колодки в следующих случаях:
-
толщина фрикционных накладок менее 1,5 мм;
-
поверхность накладок замаслена;
-
накладки непрочно соединены с основанием.

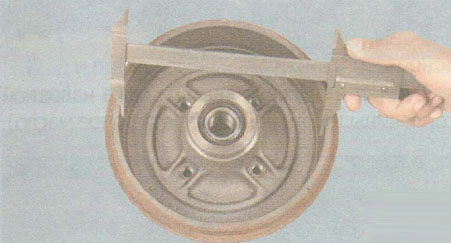

7. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (см. табл.), замените барабан.
