Проверка степени износа тормозных колодок и дисков Hyundai Accent MC

Инструменты:

• Балонный ключ
• Упоры под колеса «башмаки»
• Домкрат винтовой
• Опорные стойки
• Штангенциркуль
• Микрометр

Детали и расходники:

• Передние тормозные колодки (при необходимости)
• Задние тормозные колодки (при необходимости)
• Передний тормозной диск (при необходимости)
• Задний тормозной барабан (при необходимости)

Примечание:

В тормозных механизмах передних колес установлены механические сигнализаторы предельного износа тормозных колодок. Они представляют собой закрепленные определенным образом на внутренних тормозных колодках металлические пластинки. По мере истирания фрикционной накладки пластинка постепенно приближается к поверхности тормозного диска. При достижении минимально допустимой толщины накладки края пластинки и диска соприкасаются. В момент торможения появляется характерный скрипящий звук. Это сигнал о необходимости замены колодок.

После появления звука эксплуатировать автомобиль можно, но необходимо избегать интенсивных торможений и как можно скорее заменить тормозные колодки.

Чтобы необходимость замены колодок не застала вас врасплох, не дожидайтесь срабатывания сигнализатора износа. Перед дальней поездкой или при перестановке колес визуально проверяйте степень износа колодок и дисков тормозных механизмов.​

Механический сигнализатор предельного износа тормозных колодок.

ПРЕДУПРЕЖДЕНИЕ:

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Для проверки состояния тормозных механизмов передних колес выполните следующее:

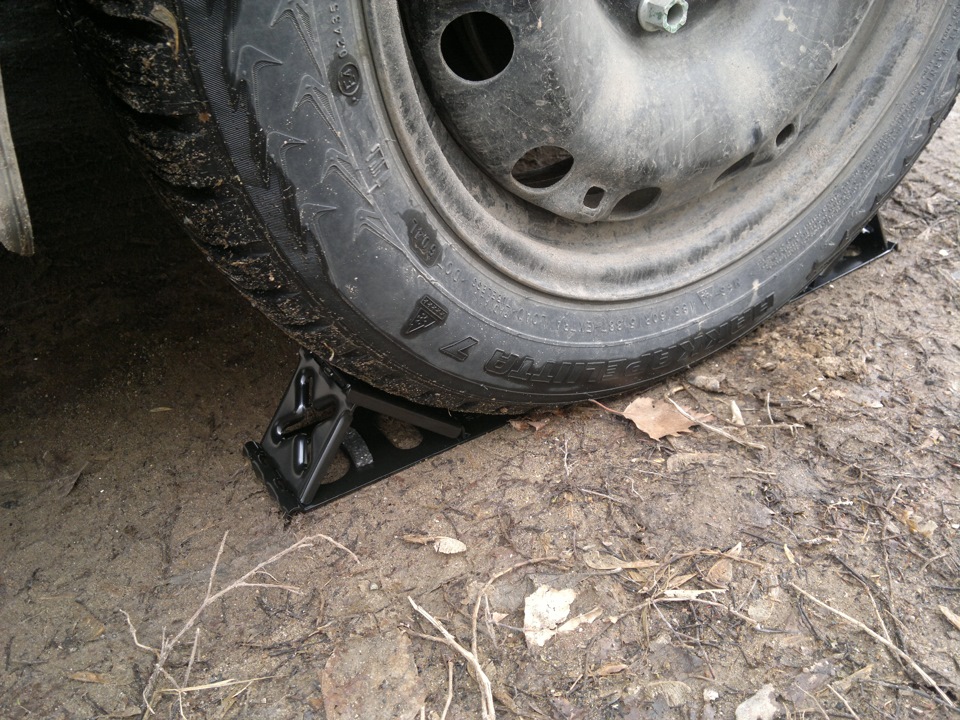

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

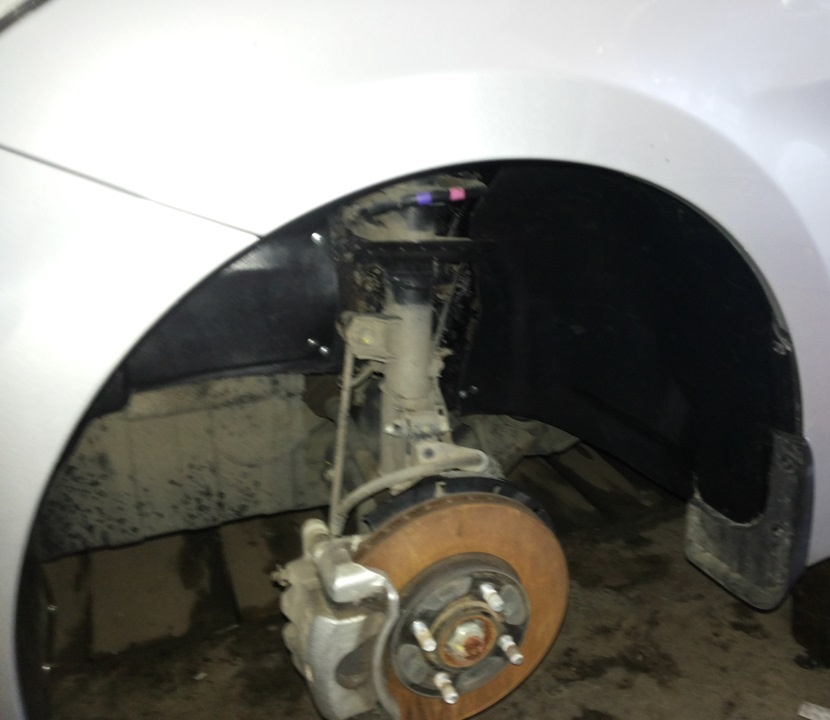

2. Ослабьте затяжку гаек крепления колеса, приподнимите переднюю, часть автомобиля, установите ее на надежные опоры, отверните гайки крепления колеса и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

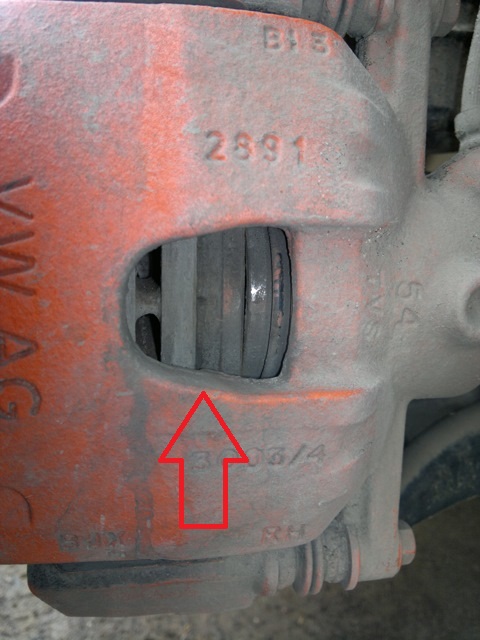

3. Проверьте через отверстие в корпусе суппорта состояние колодок тормозных механизмов передних колес.

Примечание:

Измеряется только толщина фрикционной накладки (для наглядности показано на снятой колодке). Толщина металлической пластины основания колодки при измерении не учитывается. Если толщина фрикционных накладок меньше 2 мм, то замените полный комплект тормозных колодок. Номинальное значение 11 мм.

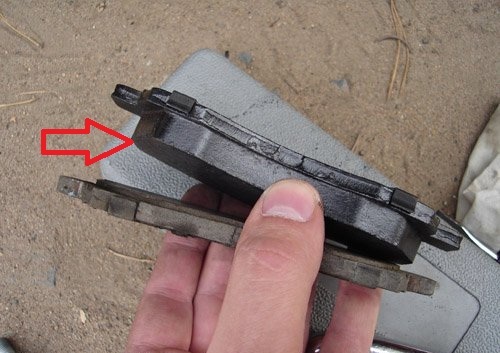

Толщина старой и новой колодки.

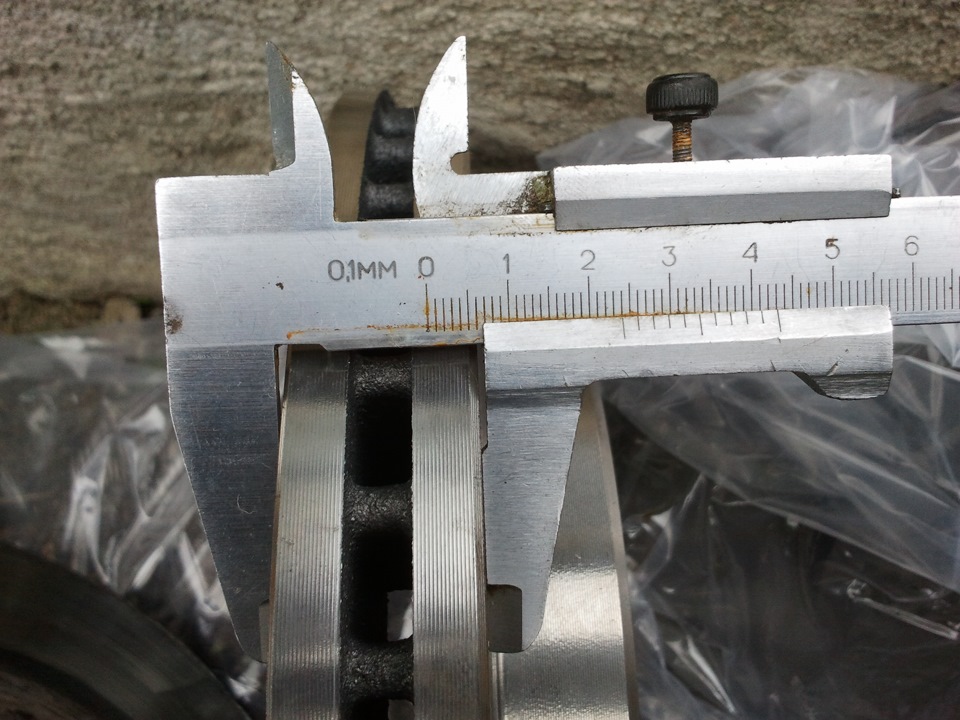

4. Измерьте толщину тормозного диска. При необходимости, замените тормозной диск (стандартная толщина 22 мм., минимальная толщина 20 мм).

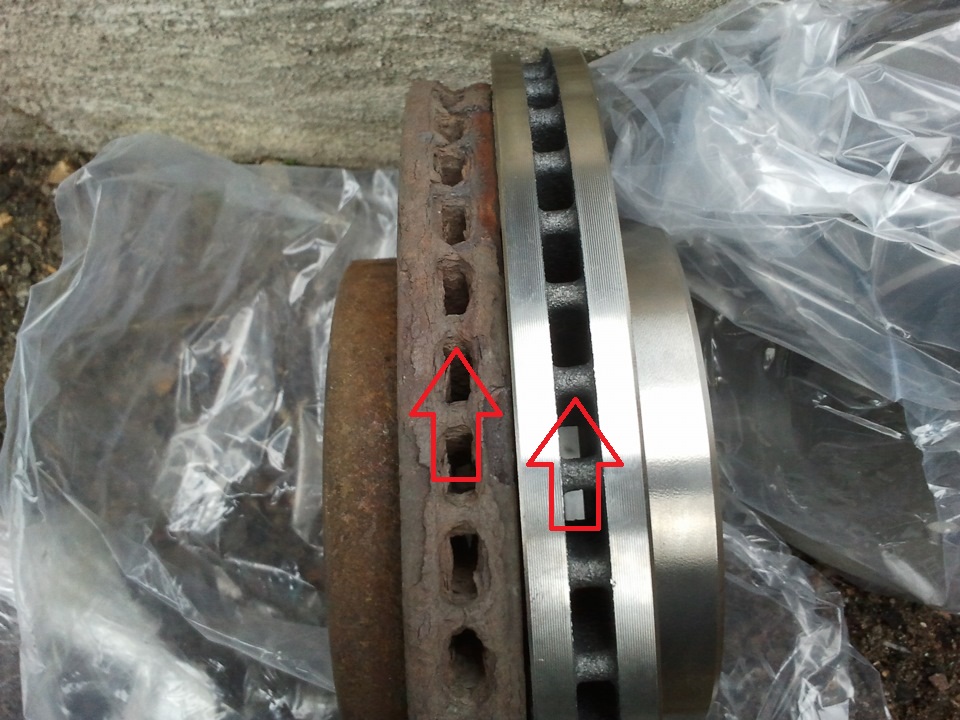

5. Осмотрите перемычки воздушных каналов охлаждения диска. При обнаружении  трещин в перемычках диск подлежит обязательной замене (для наглядности показан старый и новый тормозной диск).

Для проверки состояния тормозных механизмов задних колес выполните следующее:

1. Включите 1 передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

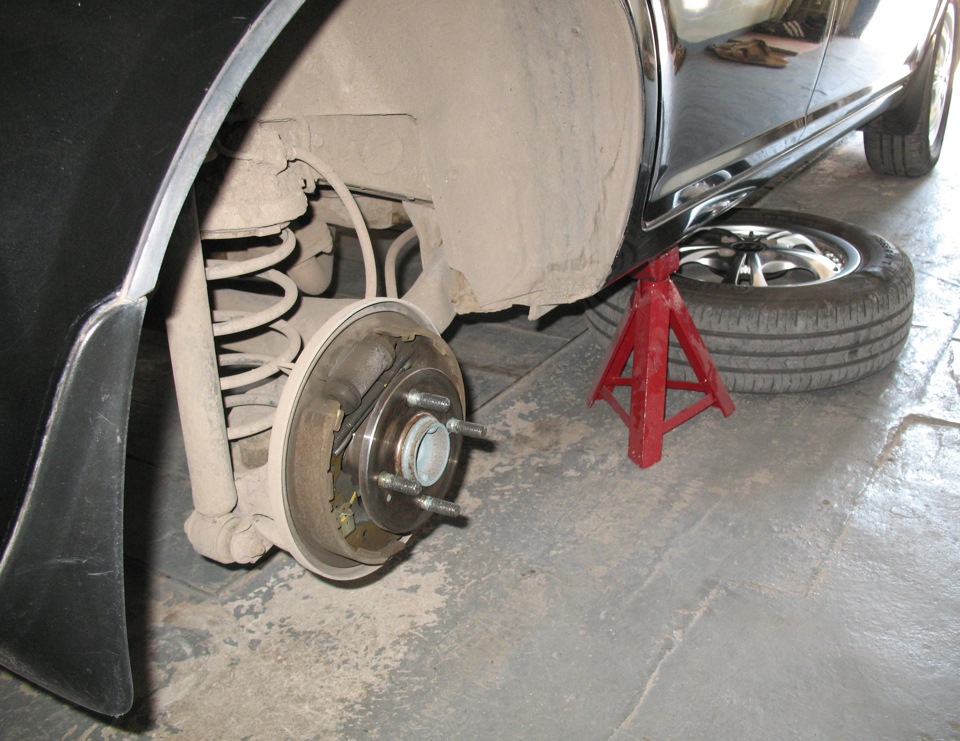

2. Ослабьте затяжку гаек крепления колеса, приподнимите переднюю, часть автомобиля, установите ее на надежные опоры, отверните гайки крепления колеса и снимите колесо.

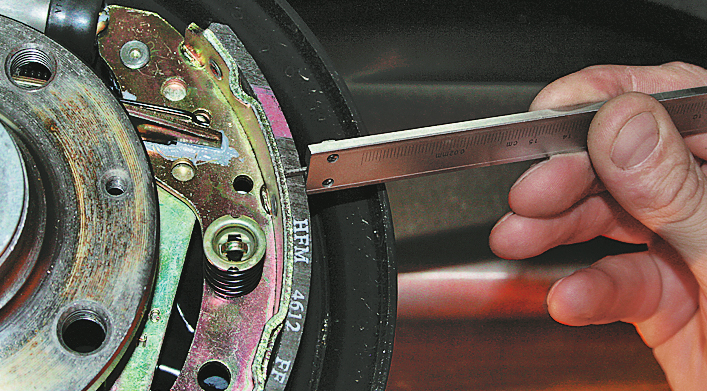

3. Снимите тормозной барабан, и измерьте толщину фрикционных накладок колодок барабанного тормозного механизма задних колес (номинальное значение 3.9 - 4.5 мм., минимальное значение 1 мм).

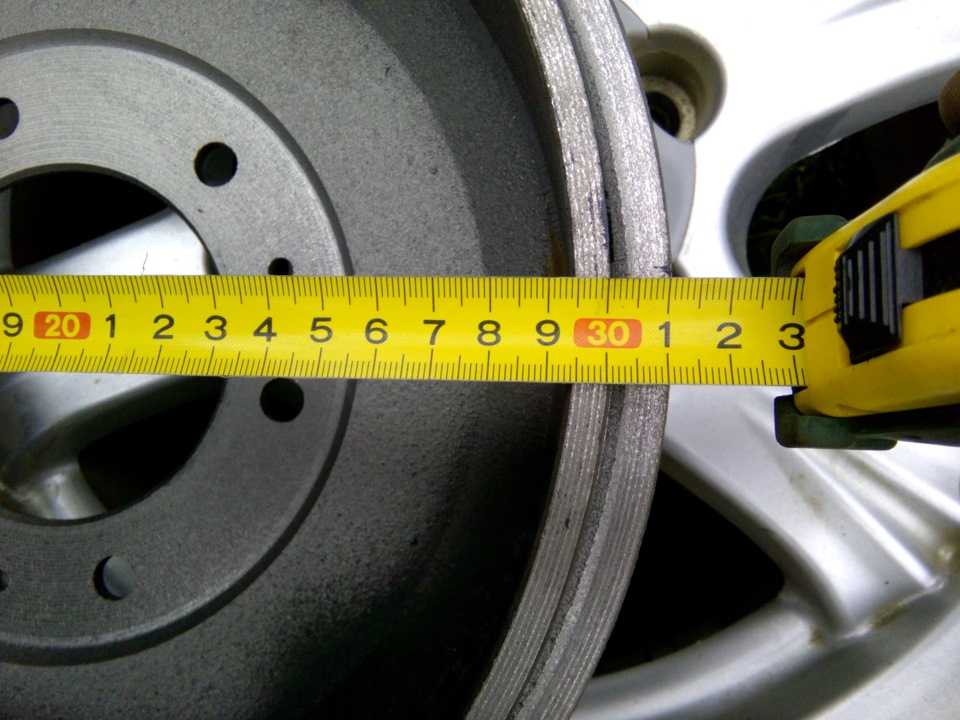

4. Измерьте диаметр внутренней полости тормозного барабана (номинальное значение 168мм).

Примечание:

Если на автомобиле установлены задние дисковые тормозные механизмы, то проводите проверку аналогично проверке переднего тормозного механизма. Если толщина тормозного диска менее допустимой, замените тормозной диск (номинальное значение 10 мм, минимальное значение 8 мм). Если толщина фрикционных накладок менее допустимой, замените тормозные колодки (номинальное значение 10 мм, минимальное 2 мм).​
