Проверка свечей накаливания в дизельных двигателях Mercedes-Benz W203

Инструмент:

• Контрольная лампа
• Омметр

Если при запуске двигателя возникают трудности, необходимо проверить функционирование всех свечей накаливания.

При проверке двигатель должен быть холодным (температура окружающей среды), аккумуляторная батарея - полностью заряжена (напряжение не менее 11.5 В).

Проверка подачи питания

Эта проверка проводится при установленных свечах накаливания.

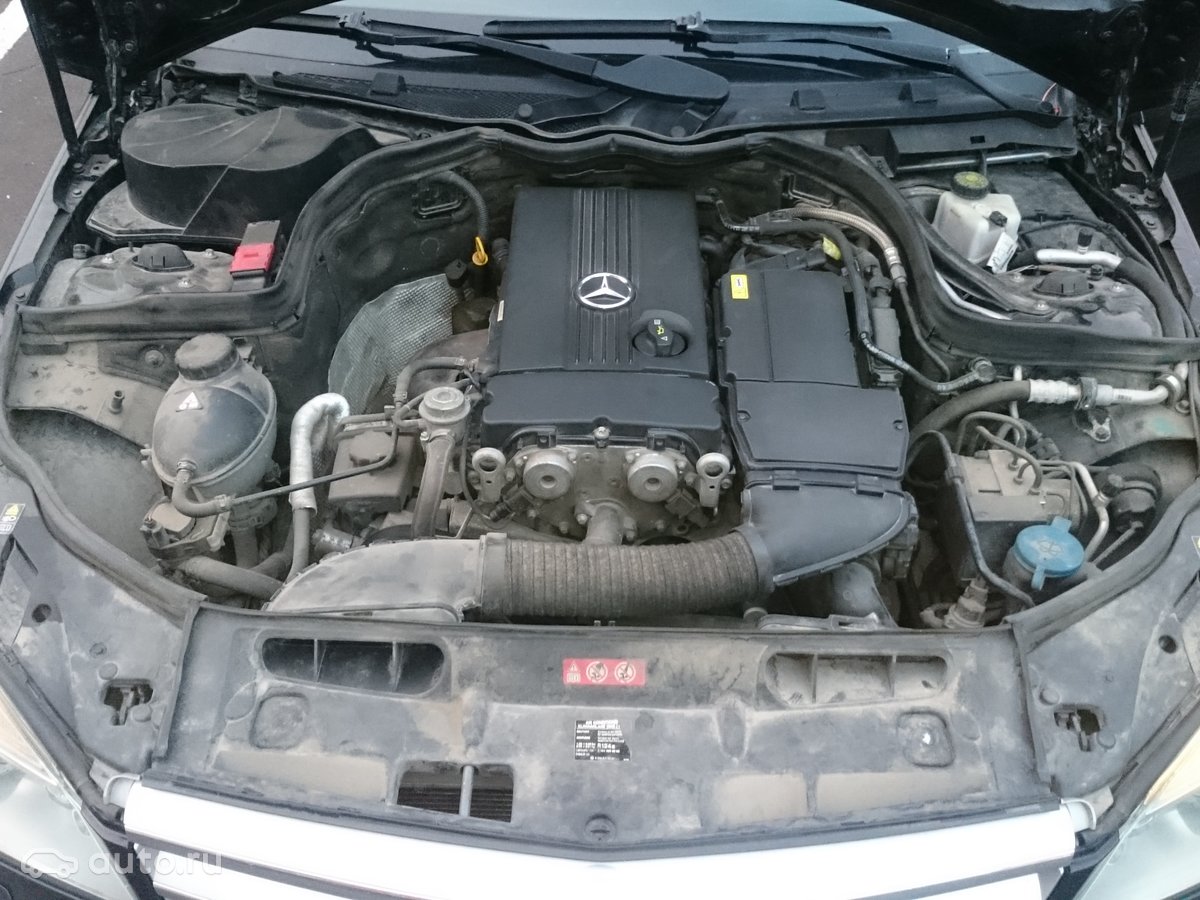

1. Снимите верхние крышки двигателя.

2. Рассоедините разъёмы свечей накаливания, например, с помощью специального зажима HAZET 4760-5.

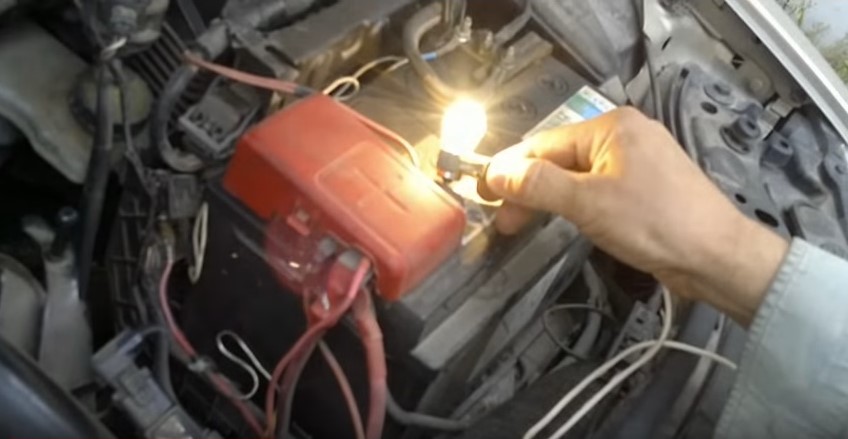

3. Включите контрольную лампу между контактом кабеля и массой.

4. Включите зажигание, прогрейте двигатель. Оставьте ключ зажигания в положении преднакала и следите за лампой. Лампа должна загореться. Аналогичным образом проверьте питание у всех свечей накаливания.

5. Состыкуйте разъёмы свечей накаливания.

Проверка свечей накаливания

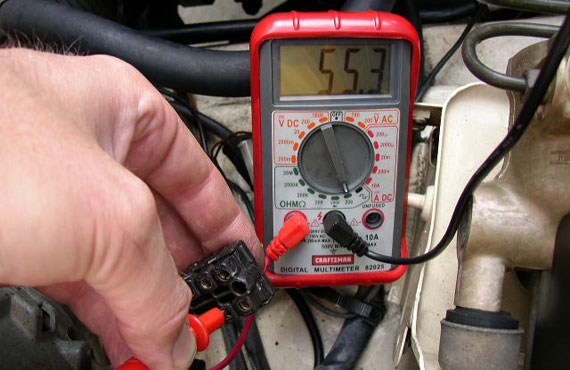

1. Последовательно приложите омметр к каждой свече накаливания и проверьте, проходит ли электрический ток между блоком цилиндров и свечой накаливания.

2. Если ток не проходит (0 W), свеча накаливания имеет повреждение и её необходимо заменить.

3. Состыкуйте разъёмы свечей накаливания.

4. Установите на место верхние крышки двигателя.
