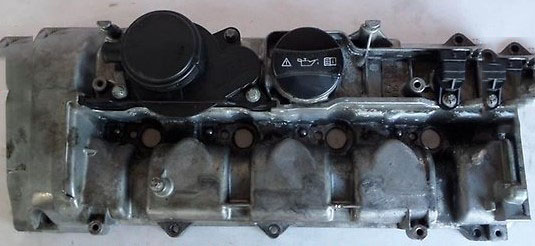

Снятие и установка крышки головки цилиндров в дизельном двигателе Mercedes-Benz W203

Снятие

1. Снимите верхние крышки двигателя, обратитесь к соответствующему разделу.

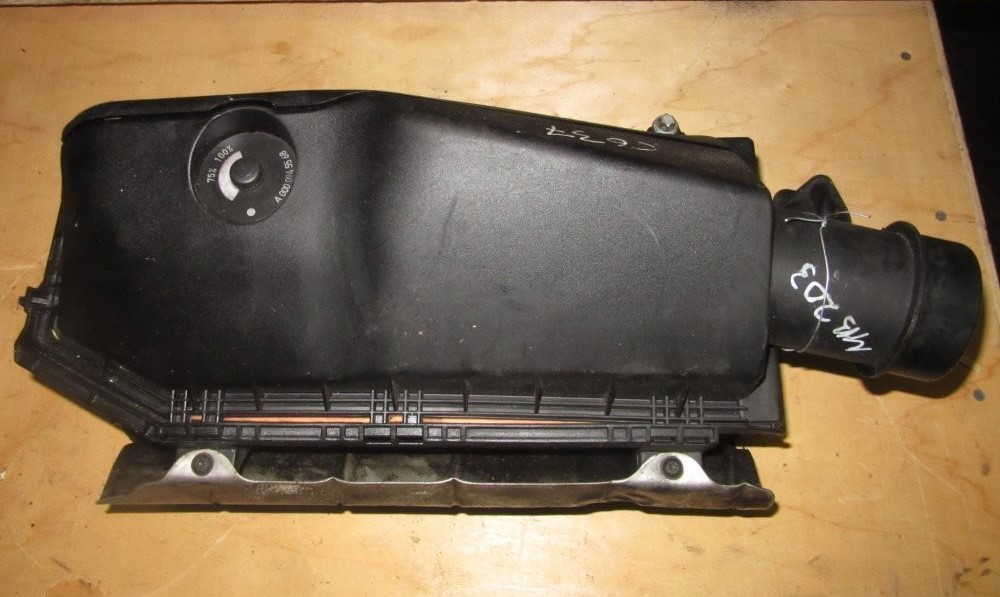

2. Отсоедините кожух воздушного фильтра от крышки головки цилиндров.

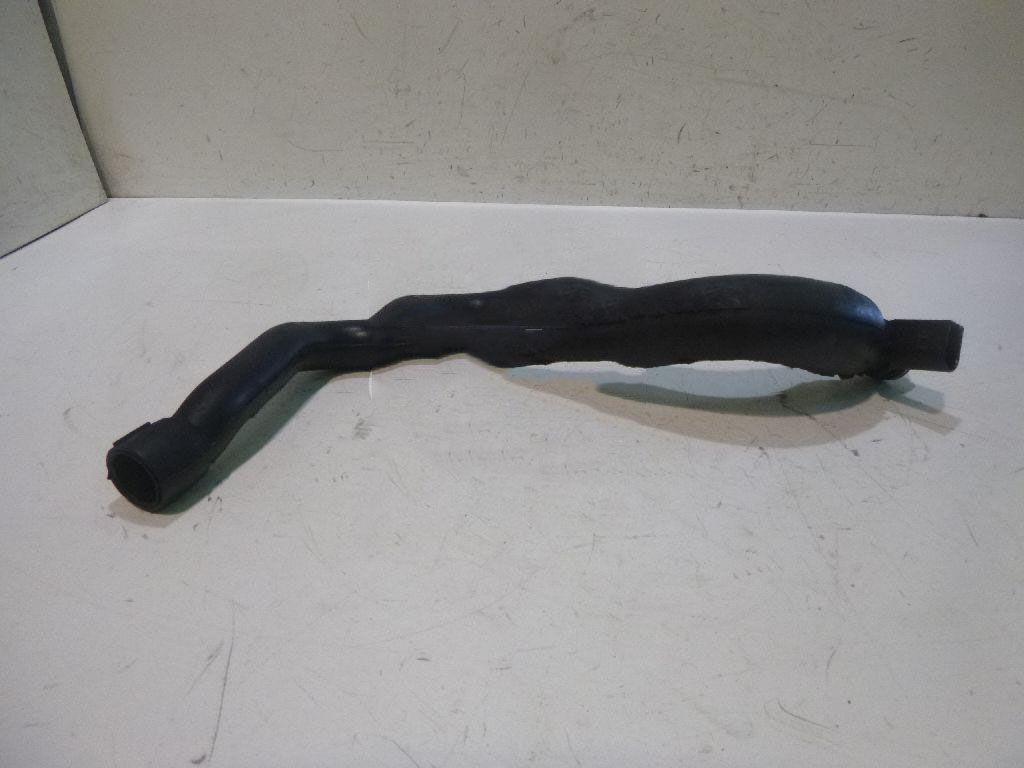

3. Снимите шланг вентиляции картера.

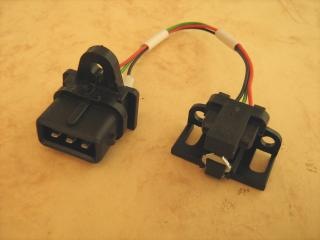

4. Отсоедините штекер датчика Холла распределительного вала.

5. Отсоедините штекер от клапана отключения с электроуправлением.

6. Отверните винты крепления и снимите кабельный канал с крышки головки цилиндров и отведите его в сторону.

7. Снимите форсунки, обратитесь к соответствующему разделу.

8. Отверните винты крепления и снимите крышку головки цилиндров.

Установка

1. Установите на место крышку головки цилиндров с новой уплотнительной прокладкой, не закрепляя её.

Примечания:

Винты крепления затягиваются только после установки инжекторов.

2. Установите форсунки, обратитесь к соответствующему разделу.

3. Закрепите кабельный канал к крышке головки цилиндров.

Примечания:

Для установки кабельного канала необходимо снова снять трубопроводы впрыска топлива.

4. Состыкуйте разъёмы клапана отключения и датчика Холла на распределительном вале.

5. Соедините шланг вентиляции картера.

6. Установите кожух воздушного фильтра.

7. Установите верхние крышки двигателя, обратитесь к соответствующему разделу.
