Проверка технического состояния деталей задней подвески Nissan Qashqai

ПРОВЕРКА ЭЛЕМЕНТОВ КРЕПЛЕНИЯ

Убедитесь, что состояние элементов крепления (люфт, зазор) всех компонентов и состояние компонентов (износ, повреждения) соответствуют норме.

ПРОВЕРКА КОЛЕСНЫХ ПОДШИПНИКОВ

• Подвигайте ступицу колеса и подшипник в сборе в осевом направлении от руки. Убедитесь, что в колесном подшипнике нет люфта.

Стандарт

Осевой люфт: 0,05 мм или менее

• Проверните ступицу колеса и убедитесь, что нет необычного шума и прочих отклонений от нормы. Если же отклонения есть, замените ступицу колеса и колесный подшипник.

СНЯТИЕ

Ступица колеса и колесный подшипник в сборе

1. Снимите колеса с автомобиля.

2. Выверните крепежные болты из кронштейна суппорта. Подвесьте кронштейн суппорта так, чтобы он не мешал Вам работать. См. главу ТОРМОЗНАЯ СИСТЕМА.

Примечание: Не нажимайте на педаль тормоза после снятия тормозного суппорта.

3. Снимите тормозной диск.

4. Выньте шплинт, затем ослабьте контргайку ступицы.

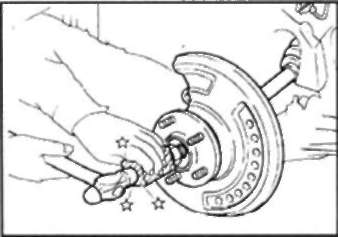

5. Отделите ступицу колеса и колесный подшипник в сборе от приводного вала, слегка постукивая по торцу молотком, проложив деревянный брусок, затем открутите контргайку ступицы.

1. Картер задней оси

2. Рычаг подвески

3. Грязеотражательный щит

4. Ступица колеса и колесный подшипник в сборе

5. Шплинт

Внимание:

• Не сгибайте шарнир приводного вала на большой угол. Также не растягивайте чрезмерно скользящий шарнир.

• Не допускайте, чтобы приводной вал свисал без опоры корпуса (или узла шарнира), вала и других компонентов.

Примечание: Если после выполнения указанной процедуры не получается отделить ступицу колеса и колесный подшипник в сборе от приводного вала, воспользуйтесь подходящим съемником.

6. Снимите ступицу колеса и колесный подшипник в сборе. УСТАНОВКА

Установка выполняется в порядке, обратном снятию.

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

Проверьте, нет ли износа, трещин и повреждений на ступице колеса и колесном подшипнике в сборе. При необходимости замените.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

Проверьте углы установки задних колес.
