Инструменты:
- Насадка на вороток
- Щуп плоский
Детали и расходники:
- Ручка
- Бумага
1. Снимите крышки головки блока цилиндров двигателя.

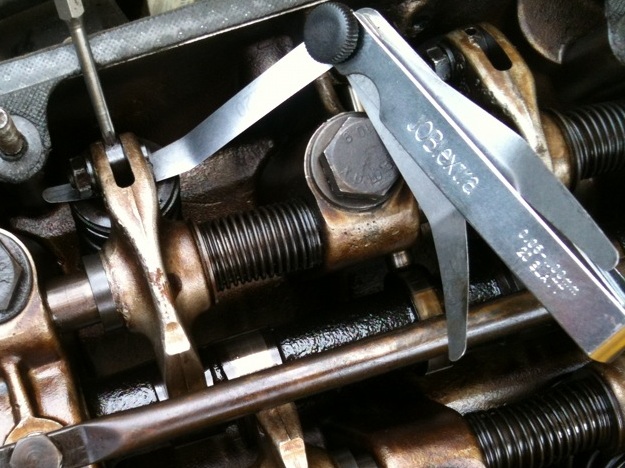

2. Используя щуп, измерьте тепловые зазоры между кулачком и толкателем клапана в клапанах, указанных на рисунке. Запишите результаты. Они будут использованы позднее при определении толщины регулировочной шайбы.

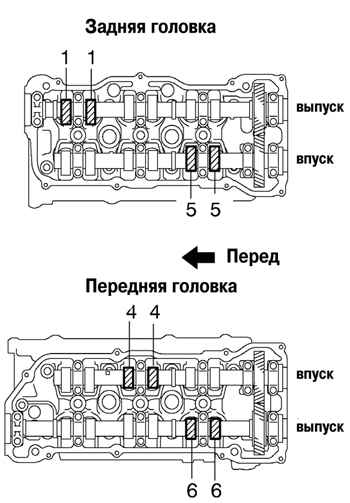

Проверка тепловых зазоров в клапанах
Тепловой зазор в клапанах (на холодном двигателе):
- впускные – 0,15–0,25 мм;
- выпускные – 0,25–0,35 мм.
3. Проверните коленчатый вал на 240° (2/3 оборота) и проверьте тепловой зазор в клапанах, указанных на рисунке.

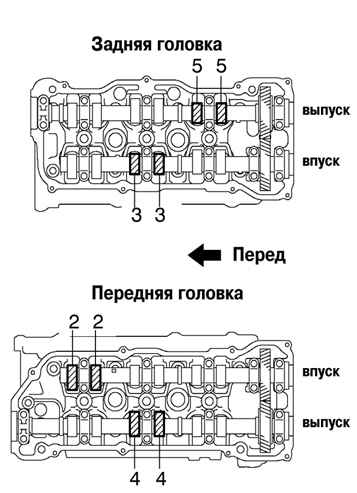

Проверка тепловых зазоров в клапанах
4. Проверните коленчатый вал еще раз на 240° (2/3 оборота) и проверьте тепловой зазор в клапанах, указанных на рисунке.

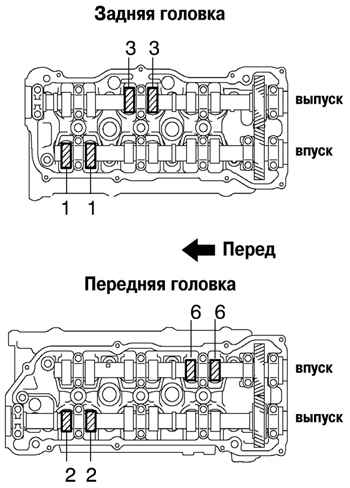

Проверка тепловых зазоров в клапанах
