Установка болтов крепления головки блока цилиндров Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инcтрументы:

  • Насадка на вороток 10 мм
  • Торцевой ключ
  • Динамометрический ключ

Детали и расходники:

  • Моторное масло​
  • Болты крепления головки блока цилиндров
  • Краска

1. Заверните болты крепления головки блока цилиндров. Болты крепления головки блока затягиваются в два этапа. Перед установкой нанесите немного моторного масла на резьбу и под головки болтов.

Моторное масло Toyota Camry

Насадка на вороток

2. Равномерно, за несколько проходов, затяните десять болтов крепления головки блока цилиндров моментом затяжки 79 Н·м в последовательности, показанной на рисунке.

Динамометрический ключ

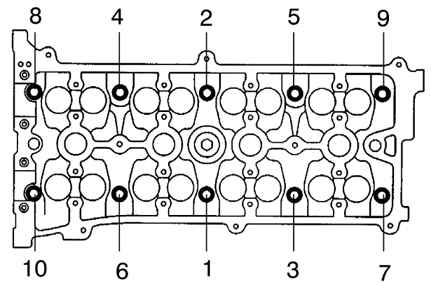

Порядок затягивания болтов крепления головки блока цилиндров Toyota Camry

Порядок затягивания болтов крепления головки блока цилиндров

Примечание:

Если один из болтов поврежден, замените его.

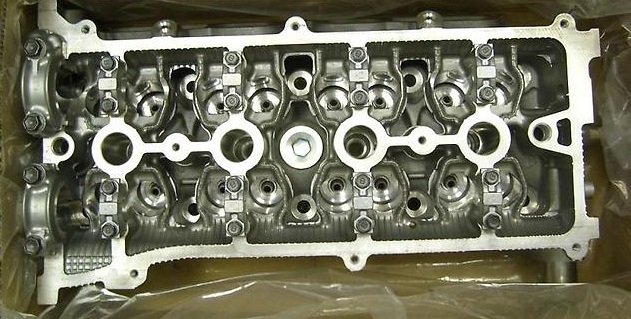

Головка блока цилиндров Toyota Camry

3. Отметьте кромку болта, обращенную к передней части двигателя.

Краска

4. Доверните все болты на 90° в указанной выше последовательности. Убедитесь, что все метки болтов повернуты на 90° от первоначального положения.

5. Установите клапан VVT-i и затяните его моментом затяжки 9 Н·м.

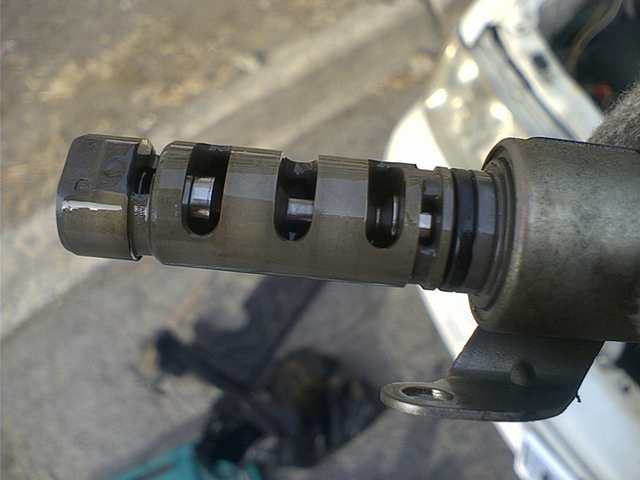

Клапан VVT-i  Toyota Camry

Место установки клапана VVT-i Toyota Camry

6. Установите распределительные валы.

Распредвалы Toyota Camry

7. Установите нижний вкладыш переднего подшипника распределительного вала.

Подшипники распредвала Toyota Camry
