Установите новую прокладку и затяните перепускной клапан.
|
|
Рис. 5.46. Установка нагнетательного трубопровода
|
ПРИМЕЧАНИЕ Установите стопор нагнетательного трубопровода так, чтобы он касался переднего кронштейна, как показано на рисунке 5.46, и затяните перепускной клапан. |
Установите насос в сборе с нагнетательным трубопроводом.
Установите приводной ремень насоса гидроусилителя.
|
|
|

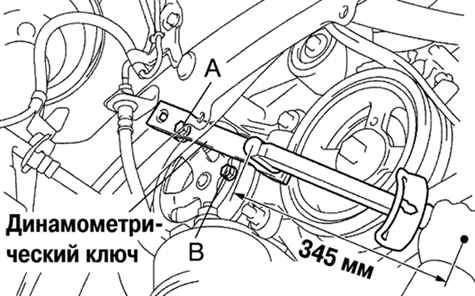

Рис. 5.47. Затягивание болта «А»
Используя динамометрический ключ с длиной опоры 345 мм, затяните болт «А» (рис. 5.47).
Момент затяжки с использованием специнструмента и динамометрического ключа длинной 345 мм: 29 Н·м.
Затяните болт «В».
Момент затяжки: 43 Н·м.
|
ПРИМЕЧАНИЕ Момент затяжки будет правильным, если специнструмент расположен параллельно динамометрическому ключу. |
Подсоедините разъем к датчику давления рабочей жидкости.
Установите две втулки, две пластины держателя и затяните болт.
Момент затяжки: 10 Н·м.
Подсоедините возвратный шланг.
Установите правый защитный фартук и затяните два болта.
Прокачайте систему усилителя рулевого управления.
