Проверка толкателей и расточки под толкатели в корпусе головки блока цилиндров Toyota Camry

Инструменты:

• Насадка на вороток 10 мм
• Ключ торцевой

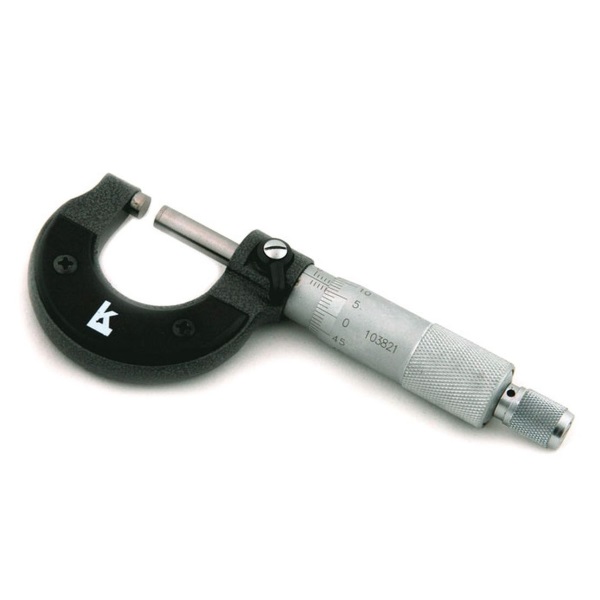

• Микрометр
• Нутромер

Детали и расходники:

• Толкатель клапана
• Расточки под толкатели
• Выпускной коллектор
• Головка блока цилиндров

1. Снимите головку блока цилиндров.

2. Снимаем толкатель клапанов.

3. Микрометром измерьте диаметр толкателя.

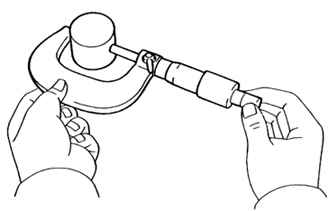

Проверка диаметра толкателя с помощью микрометра

Диаметр толкателя – 30,966–30,976 мм.

Произведите вычисление путем вычитания значения диаметра толкателя из значения диаметра расточки под толкатель в корпусе головки и определите зазор.

Стандартный зазор – 0,033–0,059 мм.

Предельный зазор – 0,079 мм.

Примечание:

Если зазор превышает максимально допустимый, замените толкатель. При необходимости замените головку блока цилиндров.

4. Проверьте толкатели и расточки под толкатели в корпусе головки блока цилиндров. С помощью нутромера измерьте диаметры расточек под толкатели в головке блока цилиндров.

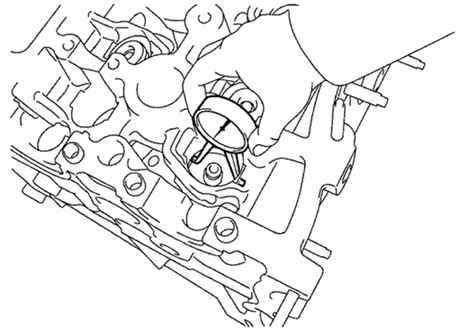

Измерение диаметра расточки толкателя с помощью нутрометра

Диаметр расточки – 31,000–31,025 мм.

Предел коробления – 0,7 мм.

5. Проверьте коробление контактной поверхности выпускного коллектора. Если величина коробления превышает максимально допустимую, замените коллектор.

В статье не хватает:

• Качественных фото ремонта
