Проверка тормозного диска Lancer X

ОСТОРОЖНО

Для поддержания нормальной работы тормоза параметры дисковых тормозов должны быть в пределах эксплуатационных допусков.

ПРОВЕРКА ТОЛЩИНЫ ТОРМОЗНОГО ДИСКА

1. Измерить с помощью микрометра толщину диска в восьми точках, примерно через каждые 45 градусов, на расстоянии 10 мм от внешнего края диска.

Стандартное значение: <Передний> 26,0 мм <3адний> 10,0 мм

Минимальное предельное значение: <Передний> 24,4 мм <3адний> 8,4 мм

ПРИМЕЧАНИЕ: Разница толщины не должна превышать 0,015 мм (необходимо произвести замеры по меньшей мере в 8 точках).

2. Если толщина диска меньше предельных значений, его следует заменить.

ОСТОРОЖНО

• После установки нового тормозного диска необходимо не снимая с автомобиля отшлифовать его с помощью специального станка. В противном случае будет возникать чрезмерное биение диска и сильная вибрация.

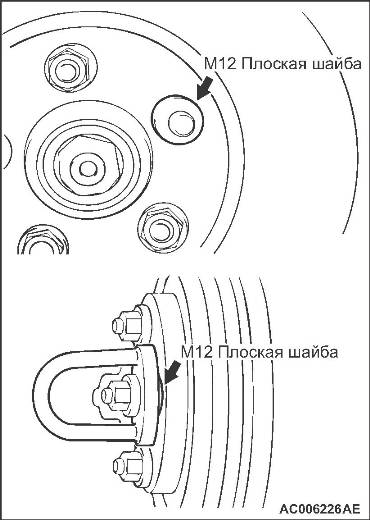

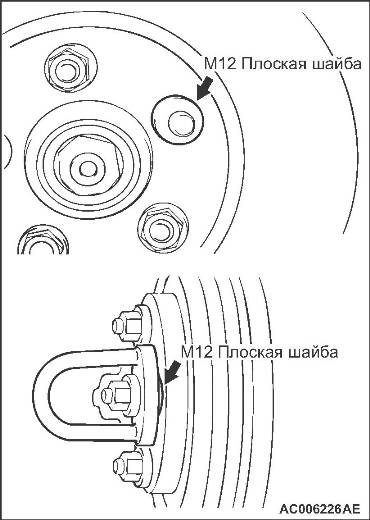

При шлифовке дисков на машине помощью специального станка сначала необходимо установить на шпильку со стороны тормозного диска плоскую шайбу М12, как показано на рисунке, а потом установить адаптер. Если адаптер установить без шайбы М12, это может привести к деформации тормозного диска и некачественной шлифовке.

• Шлифовать тормозной диск следует после того, как все гайки крепления будут затянуты с номинальным моментом 100 Нм равномерно и по диагонали. Если закрепить диск не всеми гайками, или закрутить со слишком большим моментом, или затянуть неравномерно, тормозной диск или тормозной барабан может деформироваться, что приведет к вибрации.

3. Если толщина диска меньше предельных значений, его следует заменить. Если разница в толщине превышает допустимые пределы, следует проточить тормозной диск не снимая с автомобиля при помощи специального станка («MAD, DL-8700PF» или подобного). Если вычисленная конечная толщина после шлифовке диска меньше стандартного значения, диск необходимо заменить.

ВЫЯВЛЕНИЕ И КОРРЕКТИРОВАКА БИЕНИЯ ДИСКА ПЕРЕДНЕГО ТОРМОЗА

1. Снять узел тормоза и зафиксировать его с помощью проволоки.

2. Временно установить диск с помощью гайки ступицы.

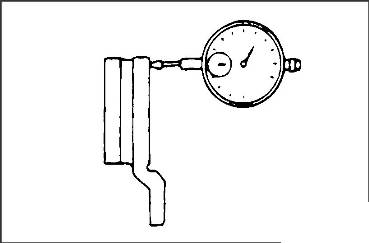

3. Расположить индикатор часового типа на расстоянии приблизительно 5 мм от края окружности тормозного диска и измерить биение диска.

Предельное значение: <Передний> 0,06 мм <3адний> 0,08 мм

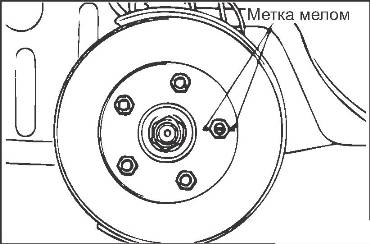

4. Если биение дисков превышает норму необходимо провести корректировку следующим образом: (1) Отметить мелом фазы на шпильке крепления колеса и диске тормоза с чрезмерным биением, как показано на рисунке.

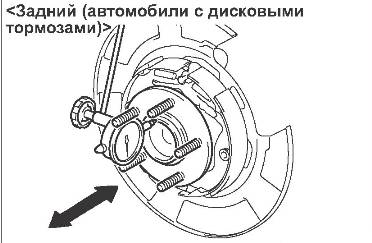

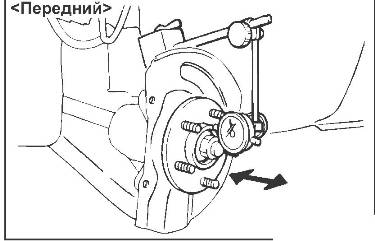

(2) Снять тормозной диск. Расположить индикатор часового типа, как показано на рисунке, и измерить люфт ступицы

в осевом направлении.

Предельное значение: 0,05 мм

(3) Если люфт превышает предельное значение, заменить переднюю или заднюю ступицу в сборе.

(4) Если люфт находится в допустимом пределе, следует установить диск, перевернув его относительно ступицы. Затем еще раз проверить биение диска тормоза.

ОСТОРОЖНО

После установки нового тормозного диска необходимо не снимая с автомобиля отшлифовать его с помощью специального станка. В противном случае будет возникать чрезмерное биение диска и сильная вибрация.

5. Если устранить биение сменой фаз тормозного диска не удается, его следует заменить, либо отшлифовать не снимая с автомобиля при помощи специального станка («MAD, DL-8700PF» или подобного).

Источник: Руководство по эксплуатации Mitsubishi Lancer X
