Проверка уровня, доливка и замена масла в механической коробке передач

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
3 - 6 часов
Автосервисы рядом

Вам потребуются: торцовые головки «на 8», «на 19», ключ-шестигранник «на 8», шприц, емкость для слива масла.

Примечание:

Масло в МКПП Форд Фокус 3 не меняется за весь срок службы. Однако может возникнуть необходимость замены масла (например, в связи с ремонтом).

Объем масла, заливаемого в коробку передач, составляет 2,4 л.

Проверка уровня масла МКПП Форд Фокус 3

1. Установите автомобиль на смотровую канаву или подъемник.

2. Выверните 8 винтов крепления брызговика двигателя.

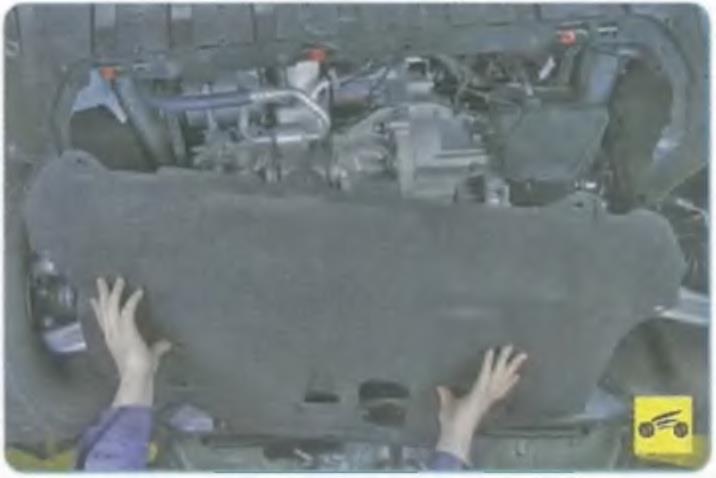

3. Снимите его.

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач:

1 - задняя крышка картера коробки передач;

2 - картер коробки передач;

3 - сапун;

4 - рабочий цилиндр гидропривода выключения сцепления;

5 - картер сцепления;

6 - подшипник выключения сцепления;

7 - первичный вал;

8 - вторичный вал;

9 - главная передача и дифференциал.

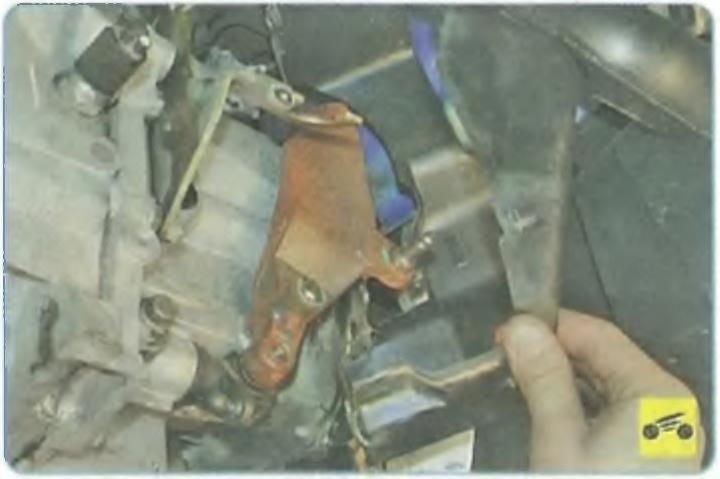

4. Снимите крышку кожуха механизма переключения передач.

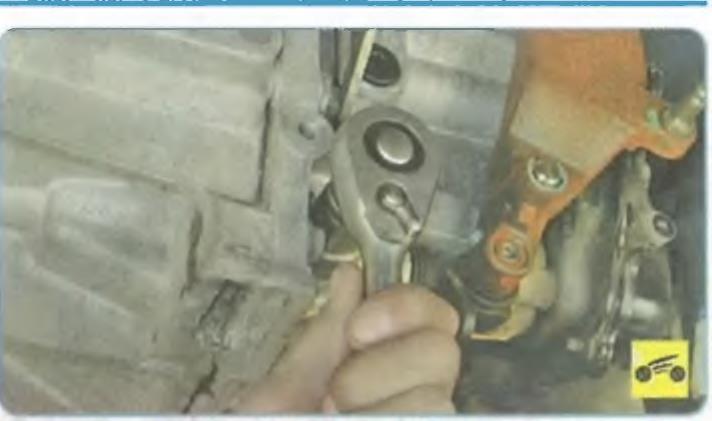

5. Выверните пробку наливного отверстия коробки передач.

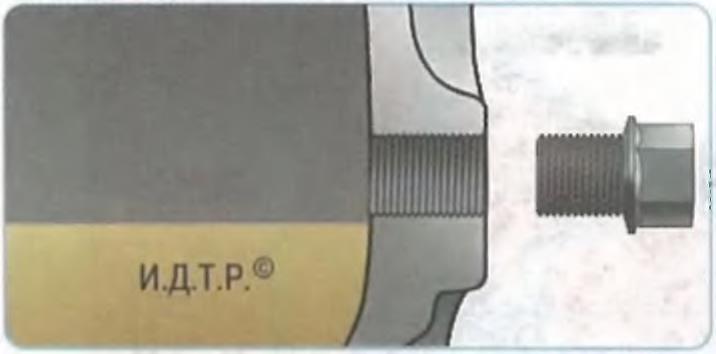

6. Уровень масла МКПП Форд Фокус 3 должен быть у кромки наливного (контрольного) отверстия или находиться чуть ниже (можно достать до поверхности масла пальцем или отверткой).

7. Если уровень масла сильно понижен (не удается проконтролировать пальцем), долейте масло шприцем до кромки наливного отверстия.

8. Заверните пробку наливного отверстия.

Замена масла МКПП Форд Фокус 3

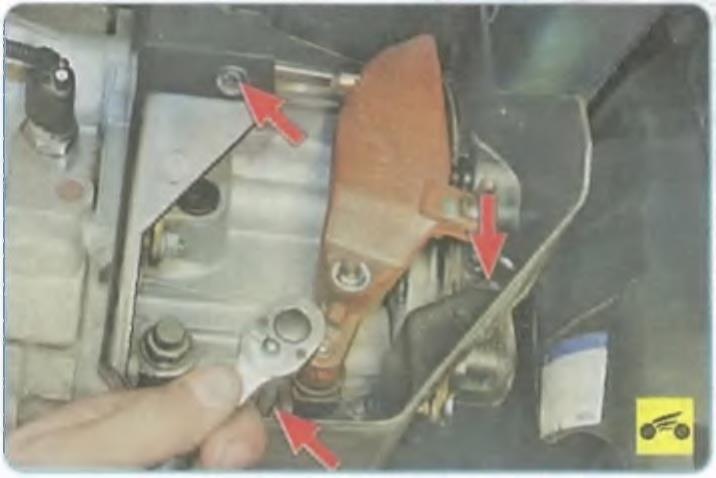

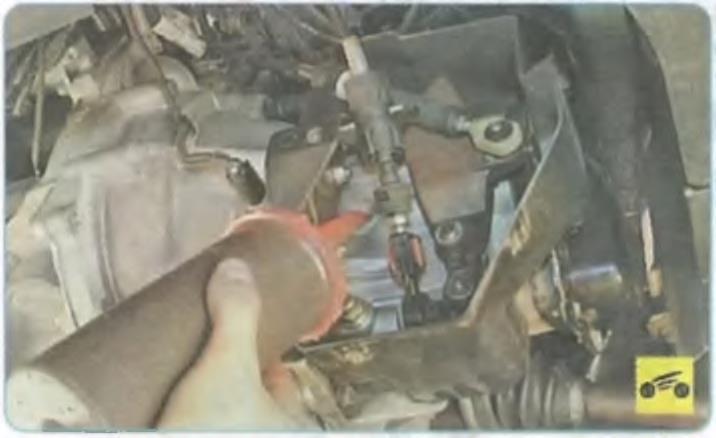

1. Для замены масла рекомендуем снять кожух механизма переключения передач, так как сливаемое из коробки передач масло будет растекаться внутри кожуха. Потом, выливаясь из него, загрязнять рабочую зону. Для этого выверните 3 болта крепления кожуха.

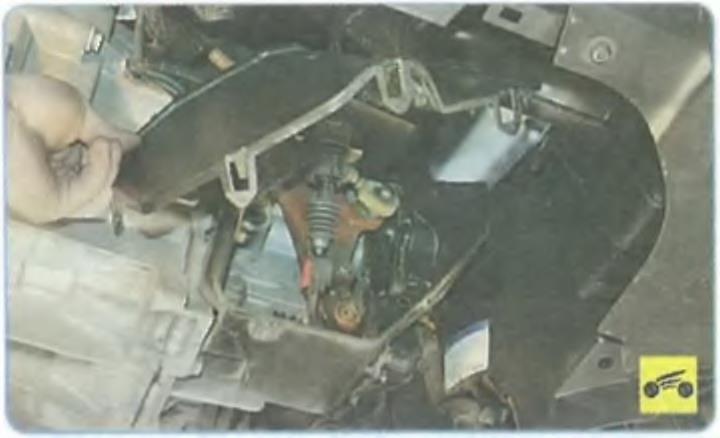

2. Снимите его.

ПОЛЕЗНЫЙ СОВЕТ:

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

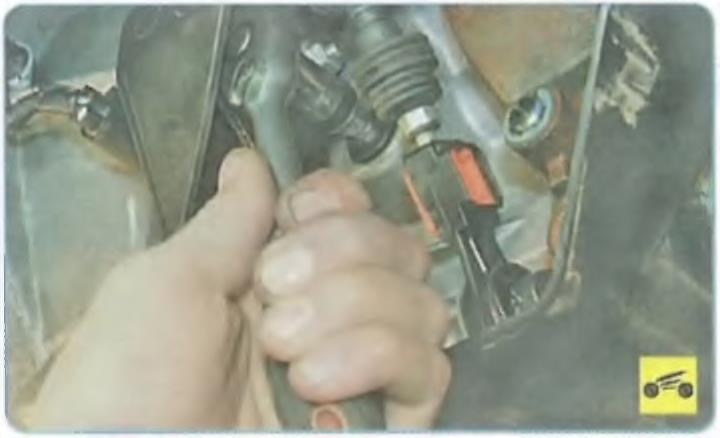

3. Выверните пробку сливного отверстия.

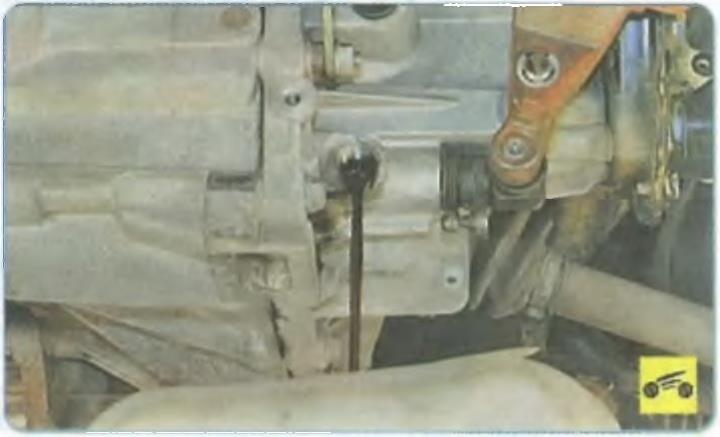

4. Слейте масло МКПП Форд Фокус 3 в заранее подготовленную емкость.

5. Очистите пробку сливного отверстия от загрязнений и металлических частиц и заверните ее.

6. Залейте масло до требуемого уровня через наливное отверстие (см. операции 4-7).

7. Установите кожух механизма переключения передач (если его снимали), крышку кожуха механизма переключения передач и брызговик двигателя.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
