Проверка катушки зажигания Ford Focus 3

Вам потребуется тестер или омметр, консистентная смазка, тканевые перчатки.

Проверка катушки зажигания на Форд Фокус 3 (двигатель 1,6 л)

1. Отсоедините от выводов катушки зажигания высоковольтные провода.

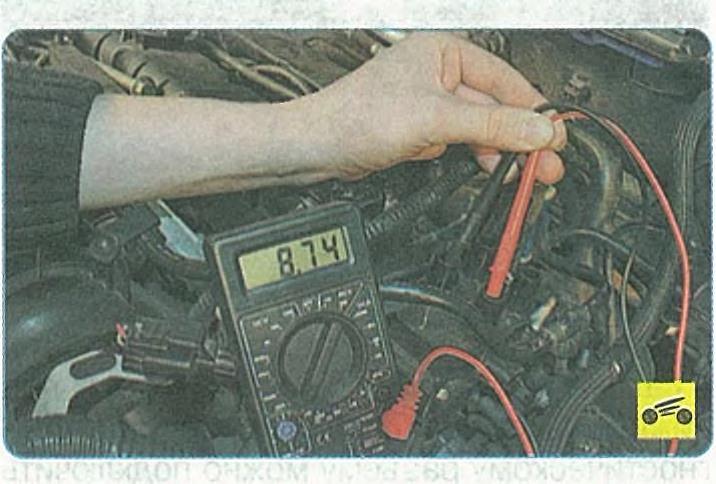

2. Подсоедините омметр к выводам 2-го и 3-го цилиндров.

3. Измерьте сопротивление вторичной обмотки. Оно должно составлять 8,0-9,0 кОм.

4. Повторите проверку для выводов 1-го и 4-го цилиндров.
5. Если при проверке катушек зажигания Форд Фокус 3, сопротивление хотя бы одной из вторичных обмоток отличается от указанного, замените катушку зажигания.
6. Подсоедините высоковольтные провода.

ПРИМЕЧАНИЕ:

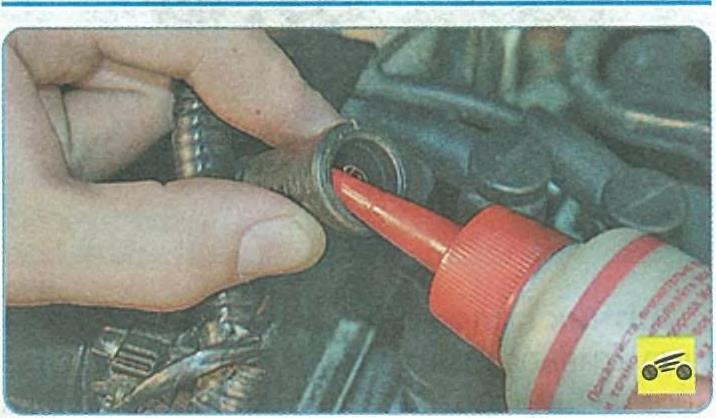

Перед установкой, смажьте наконечники высоковольтных проводов консистентной смазкой (например, техническим вазелином).

Проверка катушки зажигания на Форд Фокус 3 (двигатель 2 л)

Примечание:

На двигателях объемом 2 л можно проверить только сопротивление первичной обмотки.

1. Подсоедините омметр к выводам разъема первичной обмотки. Сопротивление должно составлять 8,0-9,0 кОм.

2. Если результат измерения не попадает в указанный интервал, замените катушку.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
