Проверка уровня, доливка масла в раздаточной коробке Mitsubishi Outlander 2007 - 2010, XL

Периодически (но не реже одного раза за 15 ООО км пробега) проверяйте уровень масла в раздаточной коробке, а через каждые 75 ООО км или 5 лет (в зависимости от того, что наступит раньше) заменяйте масло. Однако иногда необходимость замены масла может возникнуть раньше, например, при переходе на масло другой вязкости, при ремонте раздаточной коробки и т.п.

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.
Вам потребуются: торцовая головка «на 17», ключ «на 24», шприц, широкая емкость для слива масла.

1. Для проверки уровня масла ослабьте затяжку пробки А (рис. 6.19) контрольного (наливного) отверстия, расположенного на картере раздаточной коробки со стороны привода правого переднего колеса (для наглядности показано со снятым приводом правого переднего колеса)...

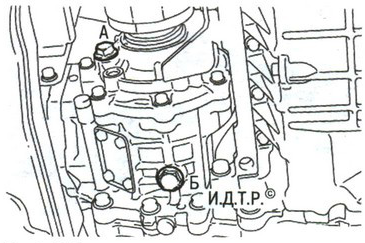

Рис. 6.19. Расположение контрольного и сливного отверстий на картере раздаточной коробки: А - контрольное (наливное) отверстие; Б - сливное отверстие

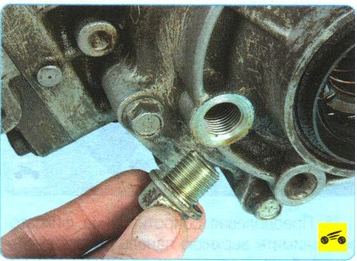

2. ...и извлеките пробку.

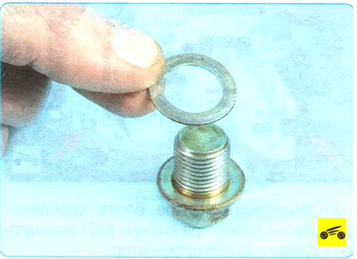

Пробка контрольного (наливного) отверстия уплотнена алюминиевой шайбой. Если шайба сильно обжата, обязательно замените ее.

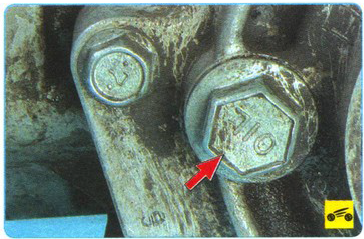

Поскольку пробка контрольного (наливного) отверстия расположена в месте, доступ к которому затруднен, для облегчения поиска на шляпку пробки контрольного отверстия нанесена надпись «OIL» (масло).

3. Проверьте уровень масла в раздаточной коробке. Он должен быть у кромки отверстия или находиться чуть ниже.

4. Если уровень масла сильно понижен (не удается проконтролировать), залейте масло шприцем в отверстие до нижней кромки контрольного отверстия. Заверните пробку контрольного отверстия и удалите потеки масла.

5. Для замены масла в раздаточной коробке выверните пробку А (см. рис. 6.19) контрольного (наливного) отверстия...

6. ...затем пробку Б сливного отверстия и слейте масло в заранее подготовленную емкость.

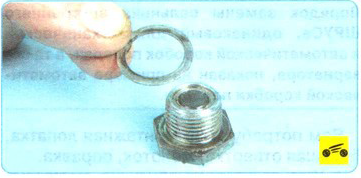

7. Сливная пробка уплотнена алюминиевой шайбой. Если шайба сильно обхата, обязательно замените ее.

8. Удалите ветошью металлическую стружку (если она есть) с магнита пробки, вверните пробку в сливное отверстие и затяните моментом (32±2) Н м.

9. Залейте масло в раздаточную коробку до уровня кромки отверстия наливной горловины.

10. Вверните пробку в наливное отверстие и затяните моментом (32±2) Н м.

Источник: Руководство по эксплуатации издательства "Третий Рим"
