Проверка зазора между поршнем и цилиндром двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Микрометр
  • Нутромер
  • Специальный инструмент для расточки блока цилиндров

Детали и расходники:

  • Поршень
  • Блок цилиндров

1. Снимите поршень.

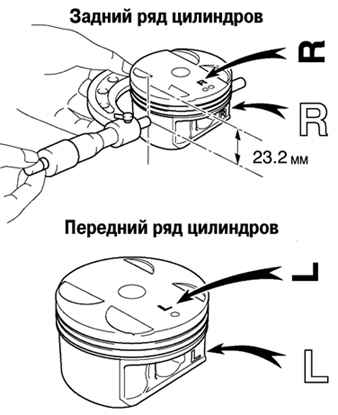

2. Микрометром измерьте диаметр юбки поршня на расстоянии 23,2 мм.

Микрометр

Измерение диаметра поршня Toyota Camry

Измерение диаметра юбки поршня Toyota Camry

Измерение диаметра юбки поршня

  • Номинальный диаметр поршня – 87,406–87,416 мм.

Примечание:

Поршни для переднего и заднего ряда цилиндров отличаются друг от друга. В задний ряд устанавливаются поршни с маркировкой «R», в передний – с маркировкой «L».

3. Нутромером измерьте диаметры цилиндров в направлении оси двигателя.

Измерение диаметра цилиндра Toyota Camry

4. Найдите разность диаметров поршня и цилиндра.

Зазор между цилиндром и поршнем:

  • стандартный – 0,084–0,106 мм;
  • максимальный – 0,130 мм.

Примечание:

Если зазор больше максимального, замените все поршни и расточите все цилиндры. При необходимости замените блок цилиндров.
