Проверка зазоров в приводе клапанов Fiat Doblo 2005

Инструмент:

  • Набор щупов
  • Набор рожковых ключей
  • Набор накидных ключей
  • Трещетка
  • Набор головок

Расходный материал:

  • Прокладка клапанной крышки 7 174 0678

Примечание: регулировка зазора клапанов может быть успешной только тогда, когда они находятся в рабочем состоянии и не имеют чрезмерного люфта в направляющих, а стержни клапанов не повреждены. Зазор клапанов необходимо проверять или регулировать после выполнения ремонтных работ или же при возникновении шумов в газораспределительном механизме. Кроме того, зазор клапанов проверяется в рамках технического обслуживания.

Проверку и регулировку зазора клапанов следует выполнять на холодном или слегка теплом двигателе. Температура слегка теплого двигателя не должна превышать 40′ С.

Описание:

1. Заглушите двигатель и дайте ему остыть до температуры окружающего воздуха.

Примечание: не меньше 25 и не выше 40 градусов по Цельсию.

2. Снимите корпус воздушного фильтра.

Расположение болтов крепления воздушного фильтра - проверка зазоров в приводе клапанов Fiat Doblo 2005

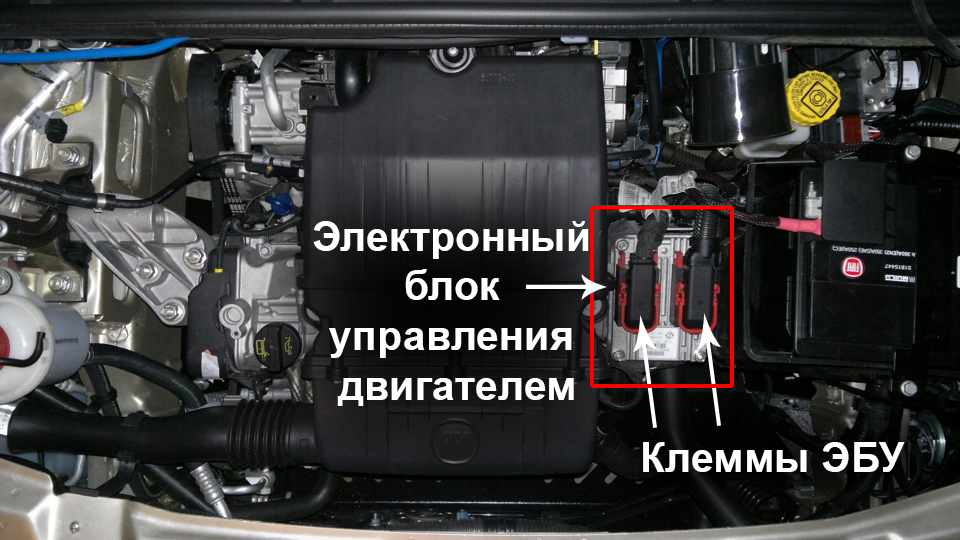

3. Отсоедините клеммы электронного блока управления двигателем.

Расположение ЭБУ двигателя - Проверка зазоров в приводе клапанов Fiat Doblo 2005

4. Снимите катушку зажигания.

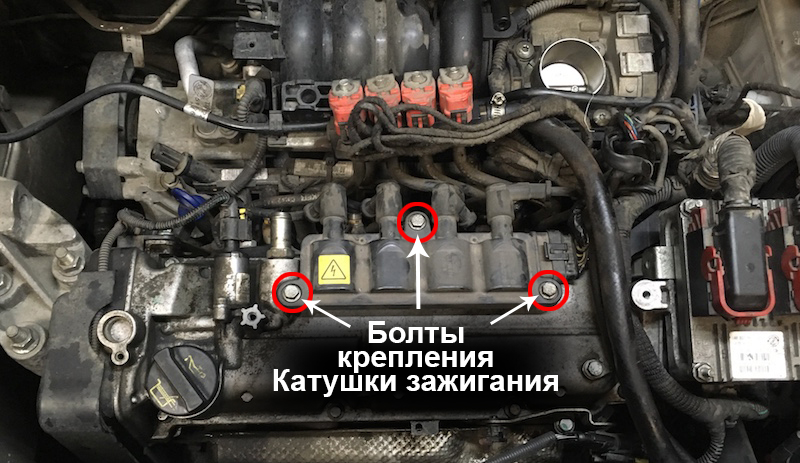

Расположение болтов крепления катушки зажигания - проверка зазоров в приводе клапанов Fiat Doblo 2005

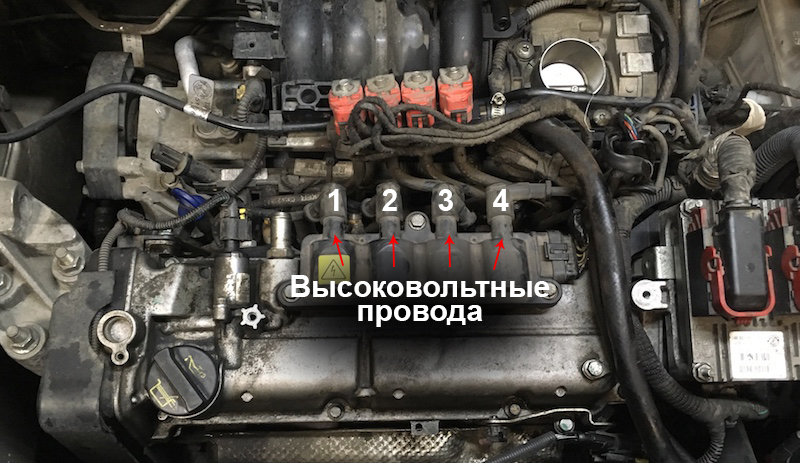

5. Отсоедините высоковольтные провода.

Расположение соединительных элементов высоковольтных проводов - проверка зазоров в приводе клапанов Fiat Doblo 2005

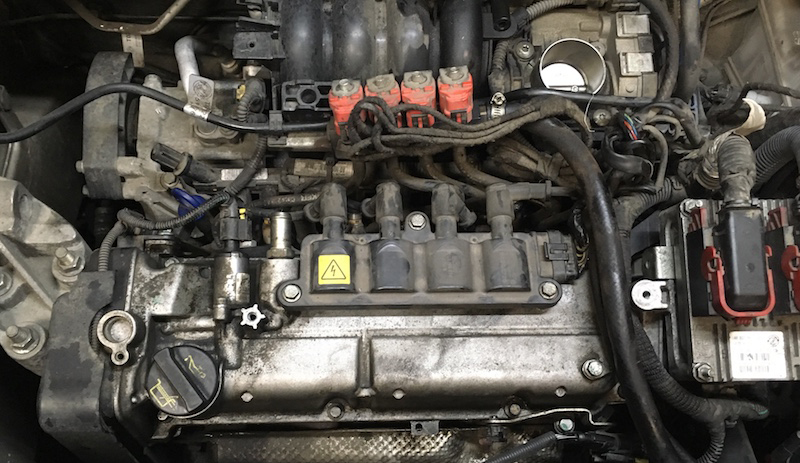

6. Выкрутите болты крепления клапанной крышки и снимите ее.

Расположение болтов крепления клапанной крышки - проверка зазоров в приводе клапанов Fiat Doblo 2005

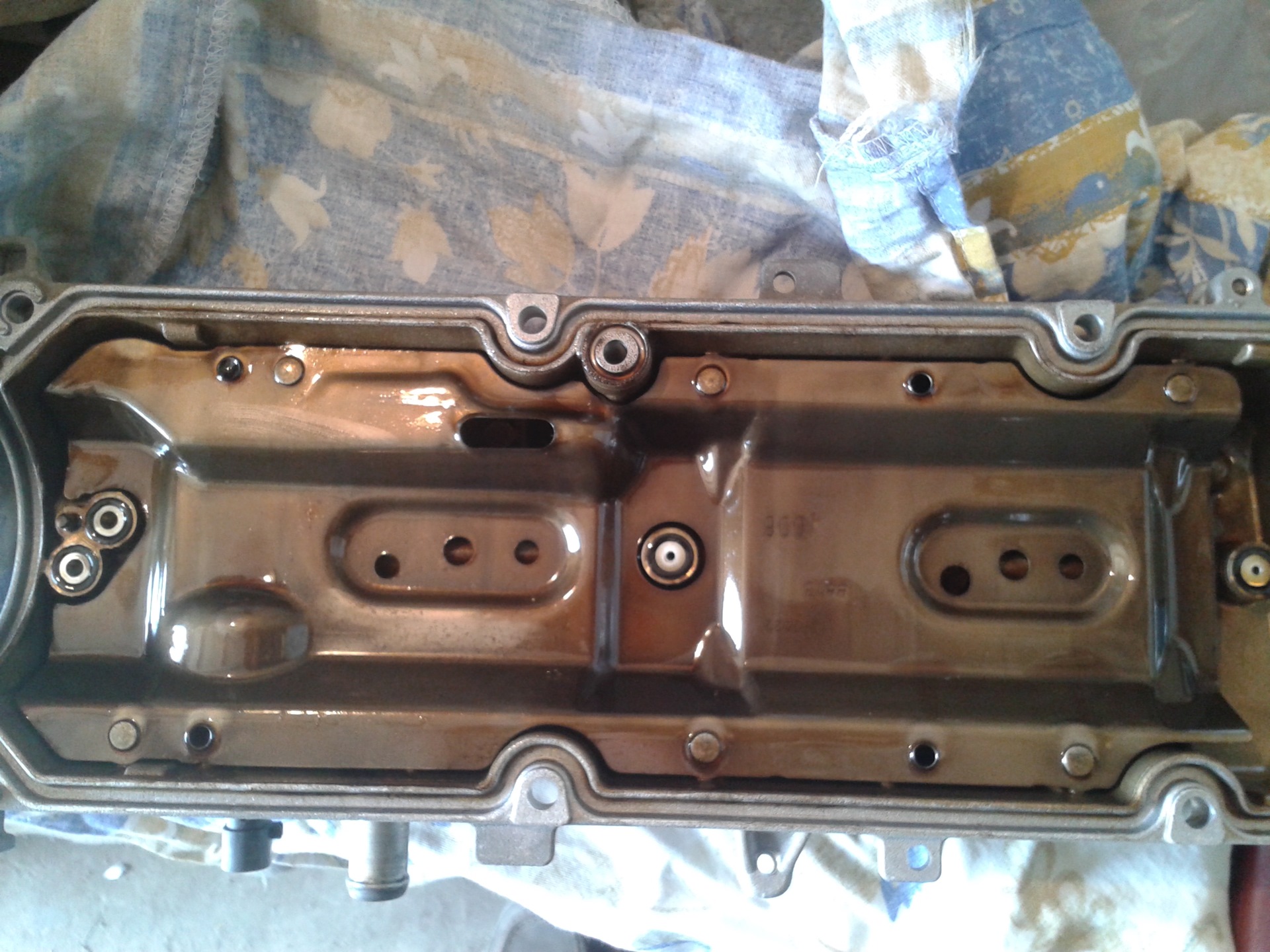

Клапанная крышка отдельно - проверка зазоров в приводе клапанов Fiat Doblo 2005

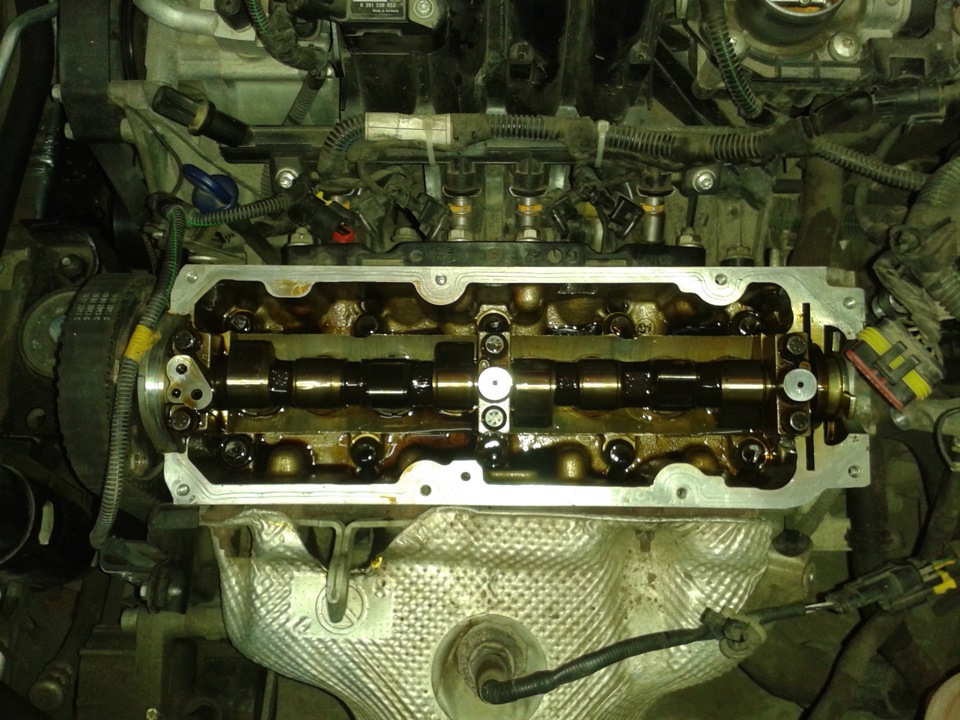

Отсек распредвала - проверка зазоров в приводе клапанов Fiat Doblo 2005

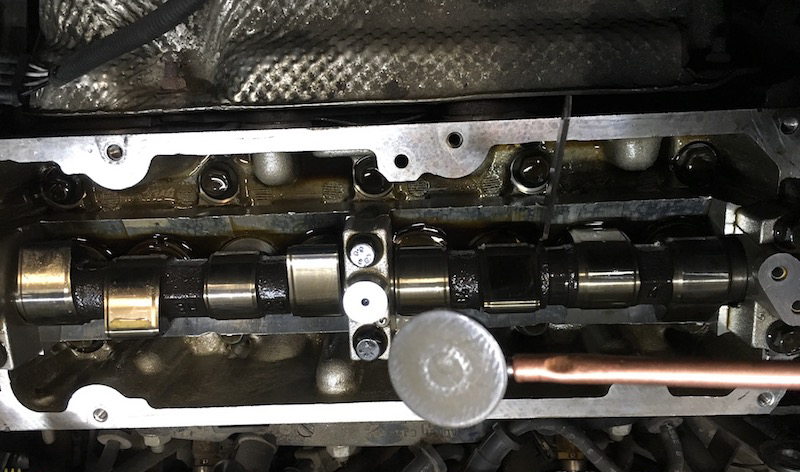

7. Выполните проверку зазора клапанов на холодном автомобиле с помощью щупов.

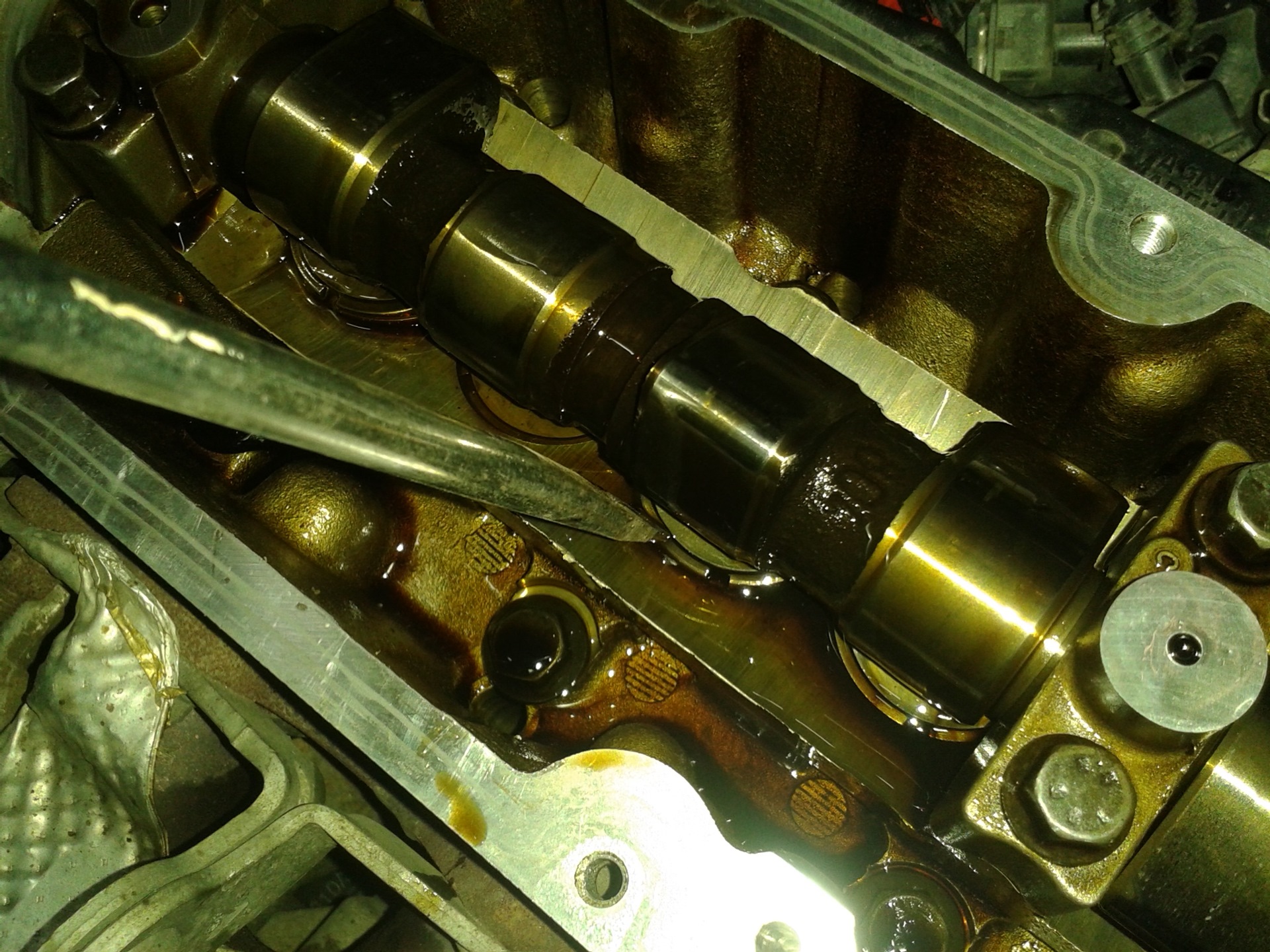

Проверка зазоров клапанов - проверка зазоров в приводе клапанов Fiat Doblo 2005

Щуп для проверки зазоров клапанов - проверка зазоров в приводе клапанов Fiat Doblo 2005

Примечание: для проверки зазора поверните его так, чтобы впускные и выпускные клапаны находились в закрытом положении.

Важно: номинальные значения зазора клапанов должны быть на впуске 0,30 мм и 0,40 мм на выпуске. Если зазоры клапанов не соответствуют указанным значениям, то выполните процедуру замены износившихся шайб.

8. Произведите сборку в обратном порядке.
