Разборка двигателя автомобиля Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
2 дня и больше
Автосервисы рядом

Инструменты:

  • Плоскогубцы
  • Насадка на вороток 10 мм
  • Вороток под торцевую насадку
  • Отвертка плоская средняя
  • Динамометрический ключ
  • Ключ с наконечником Torx (звездочка) E14
  • Ключ XZN 12
  • Съёмник стопорных колец
  • Молоток
  • Нож канцелярский

Детали и расходники:

  • Вкладыши
  • Поршневые кольца
  • Маркер
  • Большая канцелярская скрепка

Примечание:

Разборка масляного картера двигателя недопустима. Для ремонта можно снять лишь натяжитель, а также цепь привода масляного насоса и балансировочных валов.

Разборка двигателя Ниссан Кашкай

1. Снимите силовой агрегат.

2. Снимите коробку передач.

Снятие коробки передач Nissan Qashqai

3. Снимите головку блока цилиндров.

4. Снимите крышку масляного картера двигателя.

Снятие крышки масляного картера Nissan Qashqai

5. Нажмите на башмак натяжителя цепи привода балансировочных валов и масляного насоса для совмещения отверстий в плунжере и корпусе натяжителя.

Башмак натяжения цепи привода Nissan Qashqai

6. Вставьте в отверстие стержень подходящего диаметра (можно вставить большую канцелярскую скрепку), чтобы зафиксировать плунжер натяжителя (для наглядности показано на снятом натяжителе). Выверните два болта крепления и снимите натяжитель цепи.

Снятый натяжитель цепи Nissan Qashqai

7. Снимите цепь привода балансировочных валов и масляного насоса со звездочки вала привода.

8. Выверните десять болтов крепления масляного картера двигателя в порядке, указанном на рисунке ниже, и снимите картер.

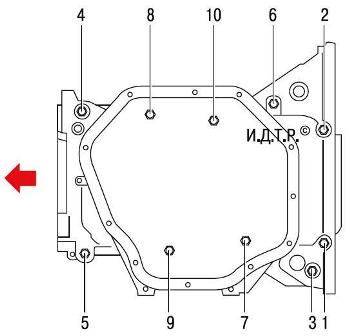

Порядок вывинчивания болтов картера Nissan Qashqai

9. Очистите сопрягаемые поверхности блока цилиндров и масляного картера двигателя от остатков старого уплотнения.

Очистка от старого уплотнения Nissan Qashqai

10. Проверните коленчатый вал так, чтобы снимаемый поршень оказался в нижней мертвой точке (НМТ).

Поршень в нижней мертвой точке Nissan Qashqai

11. Отверните две гайки крепления крышки шатуна.

Гайки крепления крышки шатуна Nissan Qashqai

12. Снимите крышку шатуна. Если демонтаж крышки затруднен, предварительно строньте ее несильными ударами молотка. Номер цилиндра выбит на боковой поверхности крышки.

Снятие крышки шатуна Nissan Qashqai

Предупреждение:

Крышки обрабатываются в сборе с шатуном, поэтому они невзаимозаменяемы. Ни в коем случае не обезличивайте их.

13. Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало.
Аналогично снимите остальные поршни.

Проталкивание шатуна ручкой молотка Nissan Qashqai

Примечание:

На боковых поверхностях нижних головок шатунов и их крышек выбиты номера цилиндров, в которых они установлены. Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.

Номер цилиндра на шатуне Nissan Qashqai

14. Выньте вкладыши из шатуна и его крышки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

Вкладыш шатуна и его крышки Nissan Qashqai

15. При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разводя их замки.

Поршневые кольца Nissan Qashqai

Предупреждение:

Не разводите замки поршневых колец больше, чем это требуется для их снятия. В противном случае возможно нарушение геометрии или даже поломка колец.

16. При необходимости замены поршня или шатуна сожмите съемником стопорные кольца, удерживающие поршневой палец.

Стопорные кольца поршневого пальца Nissan Qashqai

17. Ивлеките кольца из посадочных гнезд.

Извлечение кольца из гнезда Nissan Qashqai

18. Нагрейте поршень до 60-70 °С, выпрессуйте поршневой палец из поршня и верхней головки шатуна с помощью оправки диаметром около 17 мм.

Выпрессовка поршневого пальца Nissan Qashqai

19. Снимите поршень с шатуна.

Снятие поршня с шатуна Nissan Qashqai

Примечание:

Если предполагается снятие поршня с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.

Маркировка поршня номером цилиндра Nissan Qashqai

20. Выверните болты крепления крышек коренных подшипников.

21. Извлеките коленчатый вал из постелей коренных подшипников коленчатого вала.

Извлечение коленчатого вала Nissan Qashqai

22. Извлеките вкладыши коренных подшипников из постелей блока цилиндров.

Вкладыш коренного подшипника Nissan Qashqai

23. Снимите упорные полукольца коленчатого вала с торцовых поверхностей средней опоры вала в блоке цилиндров.

Упорное полукольцо коленчатого вала Nissan Qashqai

24. Извлеките вкладыши из крышек коренных подшипников. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно крышек.

Вкладыш коленчатого вала Nissan Qashqai

25. Выверните болты крепления задающего диска датчика положения коленчатого вала и снимите диск с вала.

Крепления задающего диска коленвала Nissan Qashqai

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
