Разборка и ремонт выкидного ключа не разборного нового типа

Ровно на следующий день после окончания гарантии у меня в руках ломается ключ. Держатель жала, предположительно силуминовый, ломается при складывании. Силы никакой не прилагал, сплав просто "устал". Хорошо, что возле дома…

Причем тут гарантия? А не причём, не факт, что поменяли бы по ней, просто эмоция…

Пока использовал второй, изучал как разобрать-починить первый ключ, т.к. без запасного неспокойно!

Вариант заказать болванку и прописывать в приборке у ОД отмёл сразу, лишних Х000 руб. нету!

В отличии от выкидышей старого типа, где достаточно под логотипом открутить болтик, тут всё сложнее. Ключ разбирается методом частичного разрушения. Ибо штифт!

Делал всё по инструкции с гольф клуба и вроде как у меня получилось чуток бережливей.

Раздобыл ключ по распродаже, строго такого же типа (со штифтом), ссылка внизу. Можно и в Китае было заказать, но не сильно дешевле для нашего варианта, где плата и чип единое целое, плюс хотелось срочно и перед покупкой посмотреть.

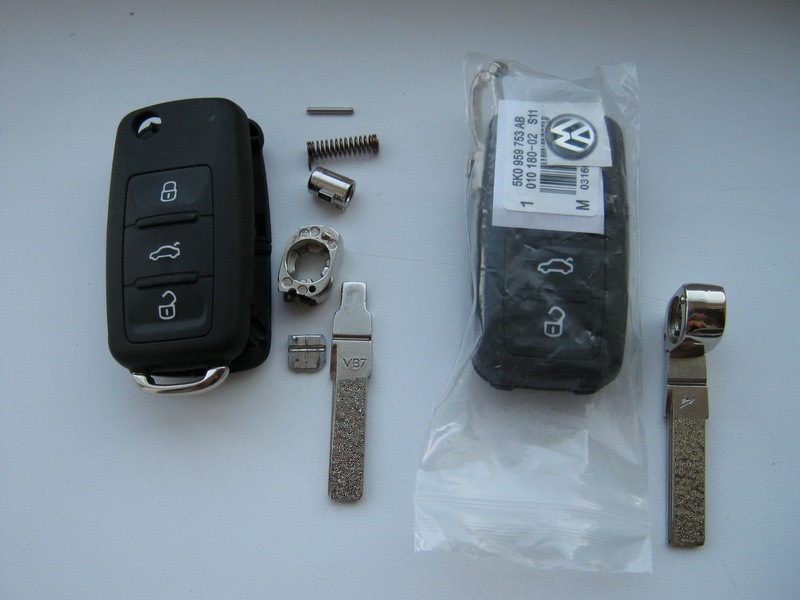

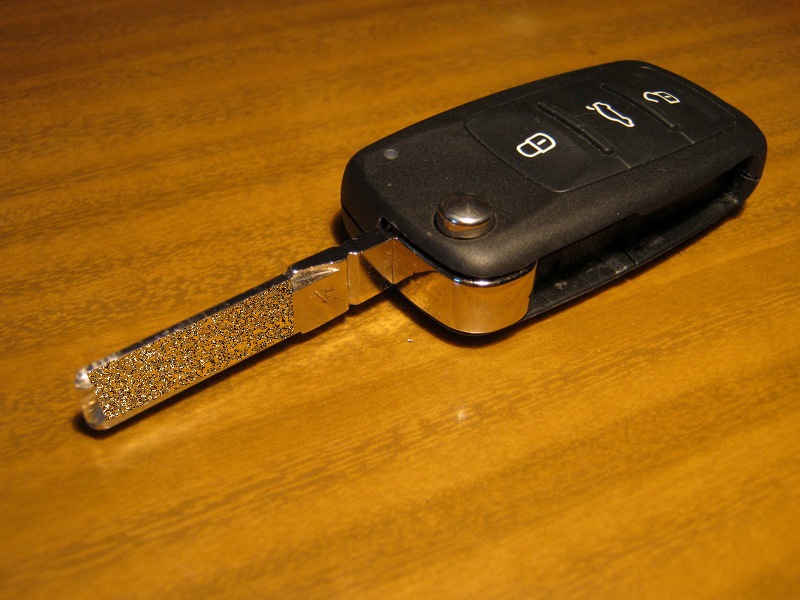

Наш сломанный ключ и приличный китайский не оригинал, на первый взгляд габариты держателя жала такие же:

Далее разборка. Отодрал наклейку — чуток повредилась при этом, плотно сидит, некритично. Зоны "не-сверления" заклеил для надежности, чтоб не перепутать в процессе:

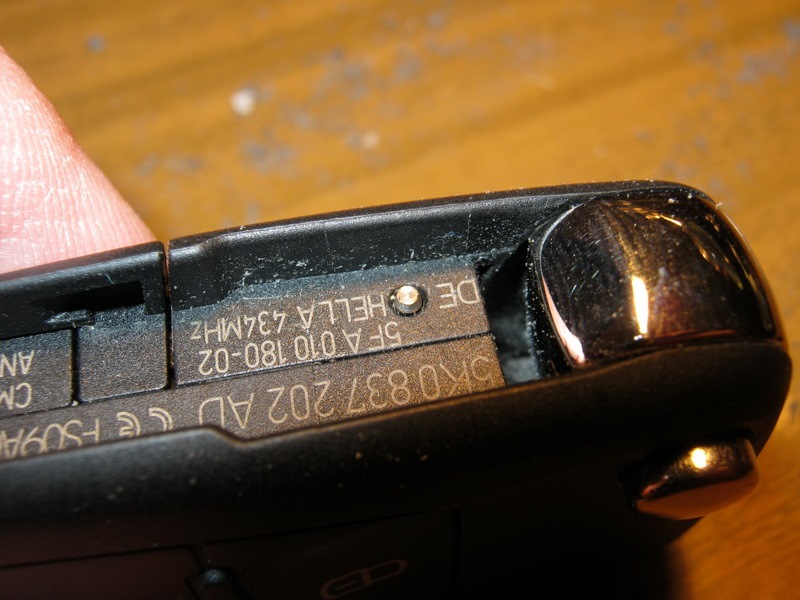

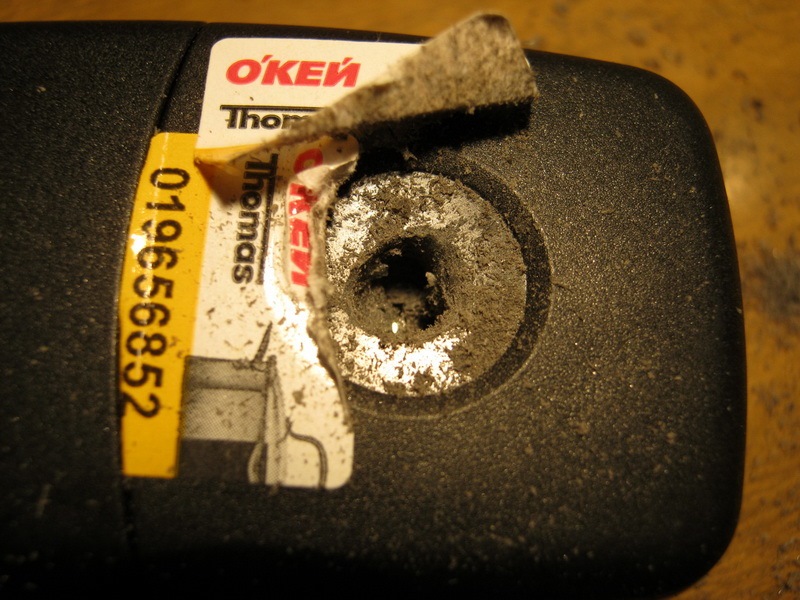

Сверлил дрелью, сначала строго в центре, чтобы нащупать штифт, потом пошёл в сторону его конца, по чуть-чуть. Если сильно уйти за штифт — просверлится плата (см. фото дальше). А тут штифт блестит точкой внизу отверстия:

Досверлил до конца штифта и стал толкать его на выход. Во, пошёл:

Потом нелегкая процедура располовинивания, цитата с оригинала инструкции:

"Сделать это крайне непросто. У ключа слишком качественный корпус и защелки держат его просто намертво, зато не ломаются. Поэтому не дерём зазор между половинками, а упираемся во внутренние элементы корпуса и отдираем их друг от друга."

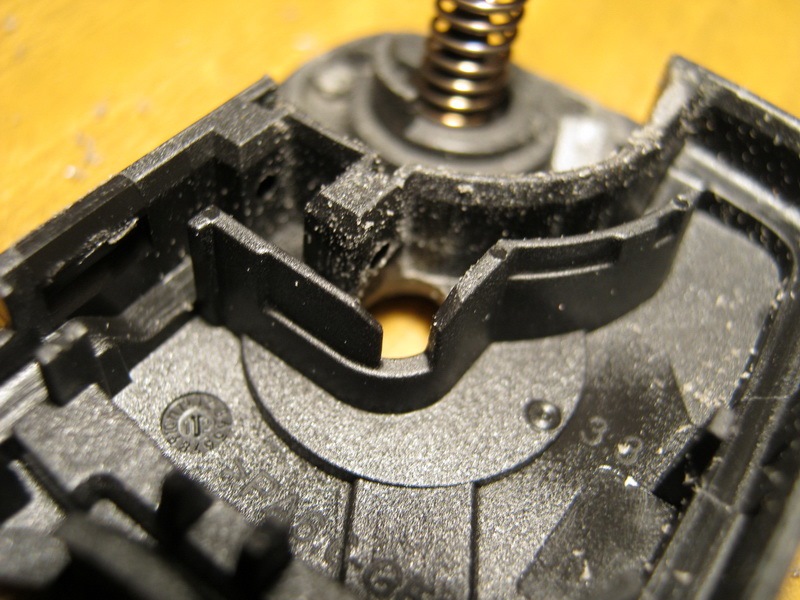

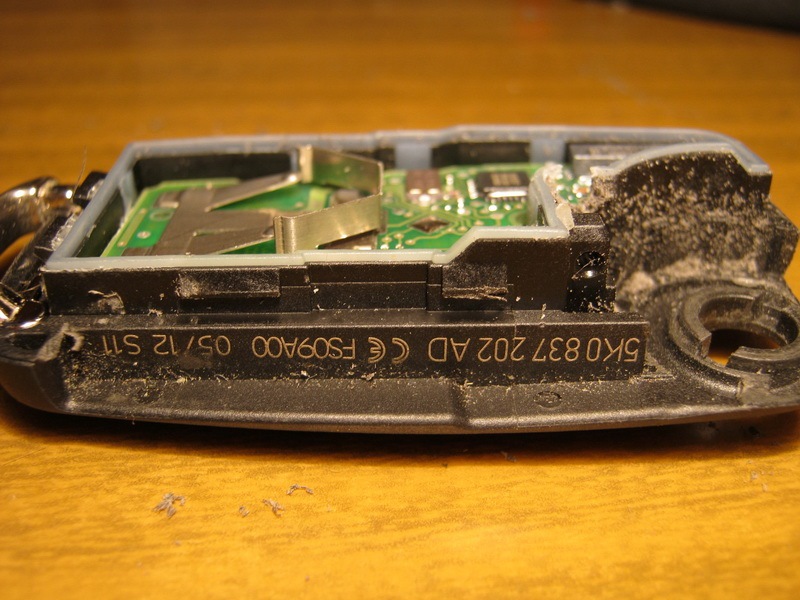

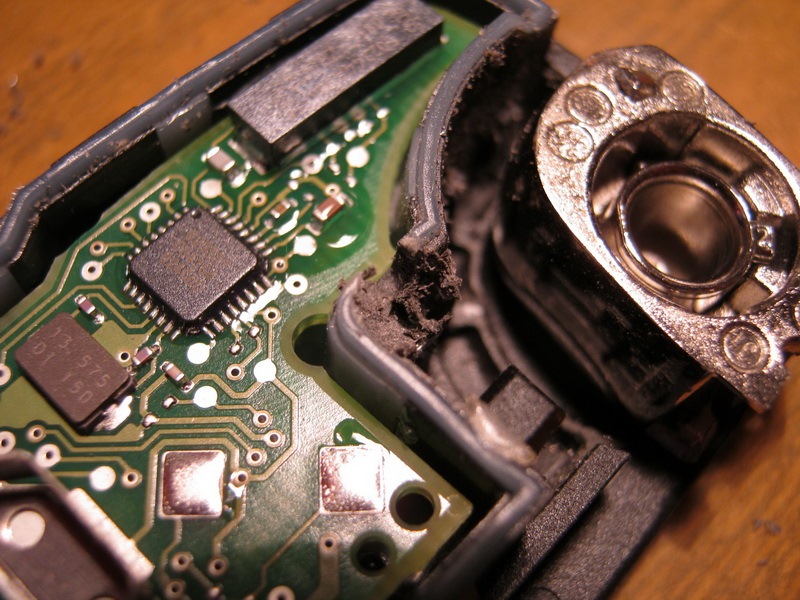

Преодолев сопротивление половинок и свой страх сломать, разобрал ключ. Красота, плата не задета, пострадала только перегородка, в которую штифт-то и упирался:

Обратная сторона, с дырками для штифта.

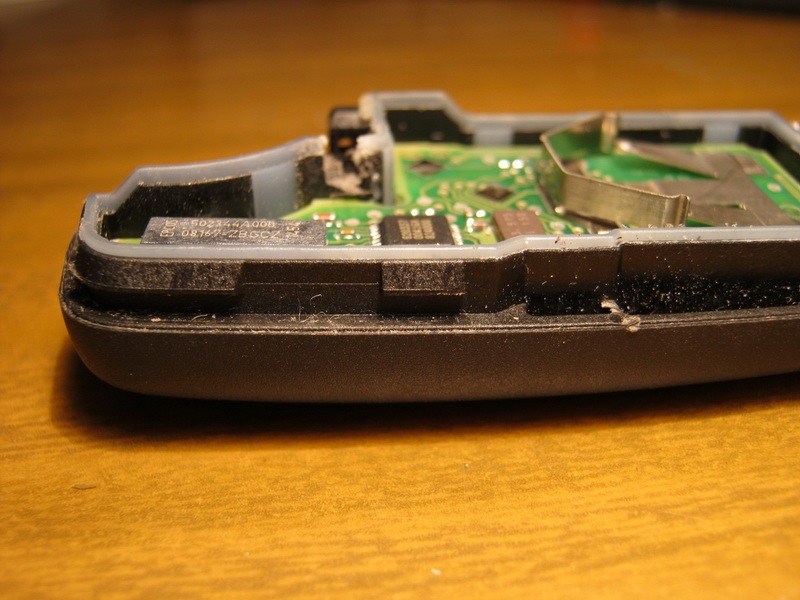

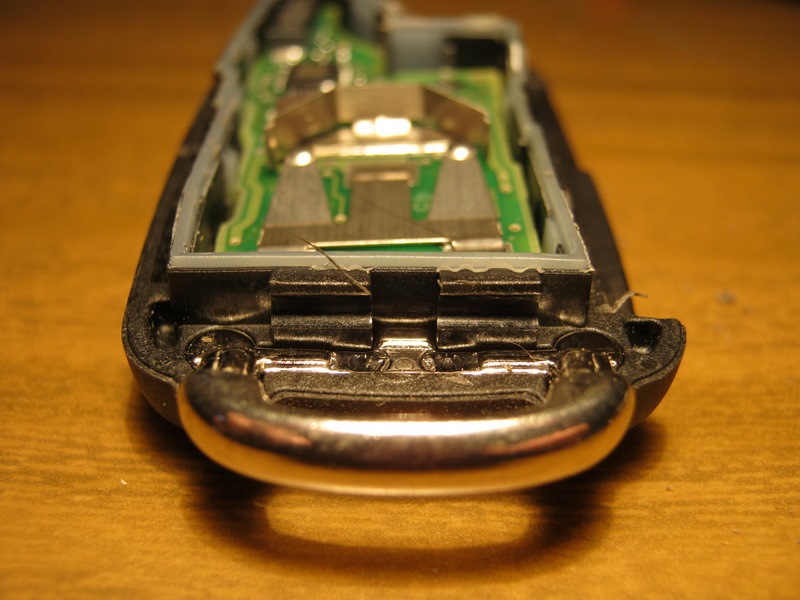

А вот расположение защелок, сопротивление которых надо преодолеть:

Дальше была варианты — переставить жало или обточить новое. Первый вариант чреват поломкой нового держателя, т.к. надо выбивать полый штифт-трубочку и не факт, что держатель не такой же хрупкий. И еще найди подходящий выталкиватель штифта — более крупный не лезет, мелкий — развальцовывает штифт, видел в интернете, как у человека получалось затупленной металлической олдскульной канцелярской кнопкой. Попробовал подручными средствами — не идет! Сломать второй держатель не хотелось, поэтому решил заточить новое жало в мастерской. После этого можно собирать ключ.

Я решил взять от новой болванки только держатель с жалом и вставить в родной, хотя, наверное, можно было переставить плату в новую болванку. Во втором случае пришлось бы сверлить про запас новый корпус, т.к. система "для сборки засунь штифт — для разборки сверли" там такая-же.

Сборка с небольшим нюансом — нужно "завести пружину" выкидывания жала.
Для этого, правильно разместив кнопку, держатель и совместив пружину с пазами в кнопке и крышке, нужно повернуть крышку против часовой стрелки, не разводя далеко половинки. И после этого защелкивать.

Далее — вставляем штифт, клеим наклейку-логотип.

Село всё хорошо, но держатель чуть-чуть уже родного и имеет место люфт менее миллиметра, для запасного ключа сойдет. Если что — можно будет переехать в новый корпус целиком.
