Разборка и сборка дифференциала на автомобиле Волга ГАЗ 31105 2004 - 2013

Инструменты:

• Молоток малый
• Гаечный ключ накидной прямой 12 мм
• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 14 мм
• Диномаметрический ключ
• Насадка на вороток 14 мм

1. Промаркируйте взаимное расположение ведомой шестерни 1 и фланца 2 коробки дифференциала. Отверните гайки 3 болтов крепления ведомой шестерни к коробке дифференциала и выбейте болты из гнезд ведомой шестерни, не повредив резьбы.

2. Снимите (спрессуйте) ведомую шестерню с коробки дифференциала.

3. Тонким твердым стержнем выбейте из отверстия 2 коробки дифференциала стопор оси сателлитов. Выбейте из коробки ось 1 сателлитов.

4. Выньте перекатыванием сателлиты 1 с шайбами, а затем выньте из гнезд полуосевые шестерни 2 с шайбами. Спрессуйте подшипники 3 дифференциала.

Примечание:

Рекомендуем связать проволокой подшипники с соответствующими наружными кольцами.

5. Промойте и просушите детали главной передачи.

6. Проверьте коробку дифференциала. Если на коробке обнаружены трещины, замените ее.

7. Проверьте зубья главной передачи. Если на них есть выкрашивание, сколы или задиры, замените обе шестерни главной передачи.

8. Осмотрите полуосевые шестерни, сателлиты, ось и шайбы. На полуосевых шестернях, сателлитах не должно быть поломанных зубьев и следов повышенного износа сферической поверхности. Поверхность оси должна быть гладкой и ровной и в местах посадки сателлитов не должна иметь ступенек. Если шайбы неравномерно изношены, замените их. Внутренние сопрягаемые поверхности коробки дифференциала не должны иметь следов износа.

9. Проверьте отсутствие следов износа на поверхностях посадочных мест под подшипники. Изношенные детали замените.

10. Подшипники ведущей шестерни и коробки дифференциала не должны иметь питтинга, раковин и видимого износа на поверхностях качения.

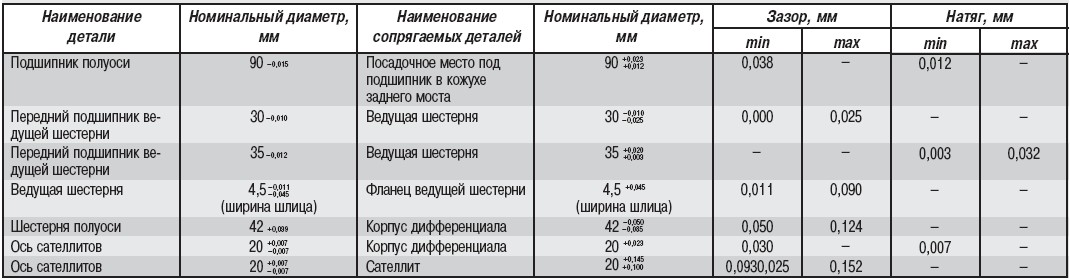

11. Размеры деталей главной передачи и заднего моста приведены в таблице.

12. Напрессуйте ведомую шестерню главной передачи на коробку дифференциала, совместив ранее сделанные метки.

13. Вставьте десять болтов в отверстия ведомой шестерни и заверните гайки крепления моментом 68–75 Н·м (6,8–7,5 кгс·м).

14. Напрессуйте на посадочные места коробки дифференциала роликовые подшипники.

15. Вставьте полуосевые шестерни с шайбами в коробку дифференциала.

16. Вставьте в окна коробки дифференциала сателлиты с шайбами, введя их в зацепление с полуосевыми шестернями. Затем проверните сателлиты так, чтобы совместились отверстия под ось на коробке дифференциала и сателлитах.

17. Вставьте ось сателлитов, совместив отверстия в коробке и оси под стопор.

18. Замерьте осевой зазор полуосевых шестерен с помощью двух щупов. При правильно подобранных шайбах зазор должен быть в пределах 0,03–0,05 мм.

19. Вставьте стопор оси и раскерните отверстие.
