Разборка и сборка редуктора главной передачи и регулировка зазоров шестерён Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Тиски

Детали и расходники:

  • Масло
  • Сапун задней крышки

Разборка и сборка редуктора главной передачи Mercedes Benz W203

Разборка и сборка редуктора главной передачи:

11 а, 43е, 46b — наружные кольца подшипника;

11b, 43d, 46a — внутренние кольцо подшипника;

13 — корпус дифференциала;

13а — болты;

29, 30 — стопорное кольца;

32а — радиальный сальник;

33 — фланец приводного вала;

40 — гайка;

41 — фланец;

42 — радиальный сальник;

44 — втулка;

45, 48 — прокладки;

47 — ведущая шестерня;

47а — ведомая шестерня;

50 — корпус редуктора;

54 — задняя крышка;

55 — сапун.

Разборка

1. Снимите корпус редуктор. Слейте масло из редуктора.

2. Закрепите редуктор в тисках.

3. Отсоедините заднюю крышку.

4. Снимите стопорное кольцо с обеих фланцев приводных валов.

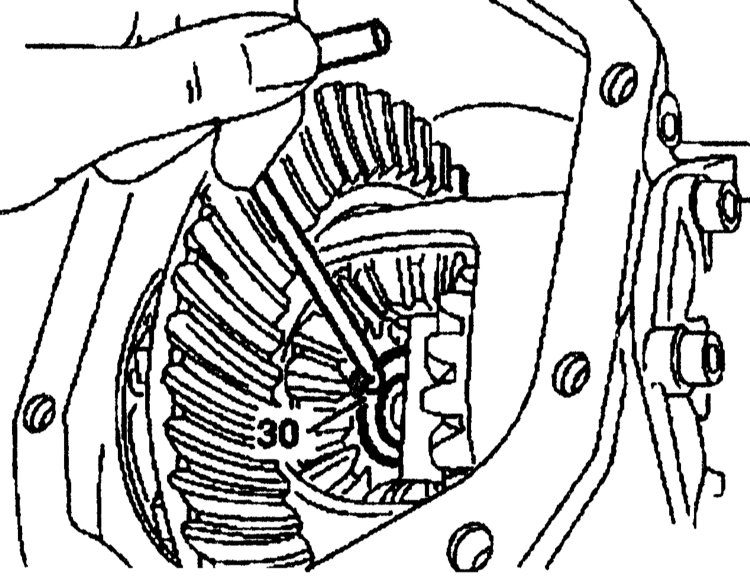

Снятие стопорного кольца с фланцев приводных валов Mercedes Benz W203

Снятие стопорного кольца:

30 - стопорное кольцо.

5. Снимите фланцы приводных валов.

6. Выпрессуйте левый и правый радиальные сальники.

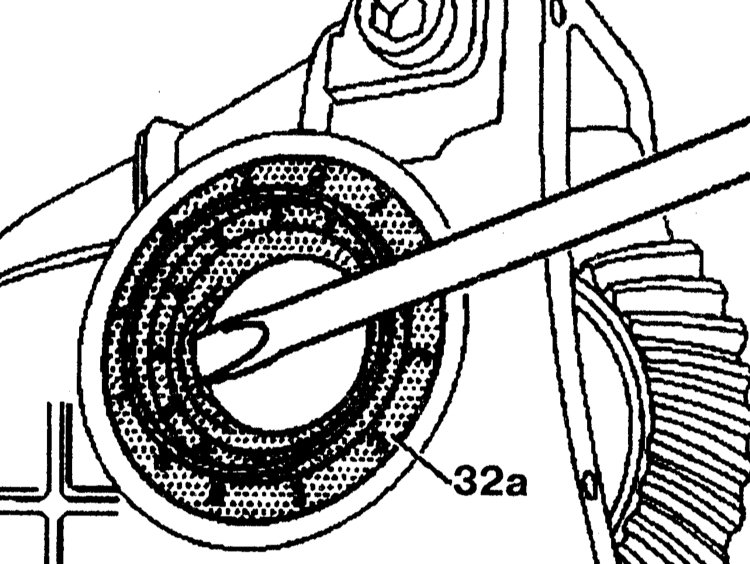

Левый и правый радиальные сальники Mercedes Benz W203

Левый и правый радиальный сальник:

32а - радиальный сальник.

7. Снимите стопорные кольца.

8. Вставьте штифт для шестерён дифференциала с правой стороны и нажмите дифференциал так, чтобы он с левой стороны коснулся корпуса редуктора. Извлеките оба наружных кольца роликовых подшипников из корпуса редуктора.

Штифт дифференциала Mercedes Benz W203

Установка штифта дифференциала:

046 - штифт.

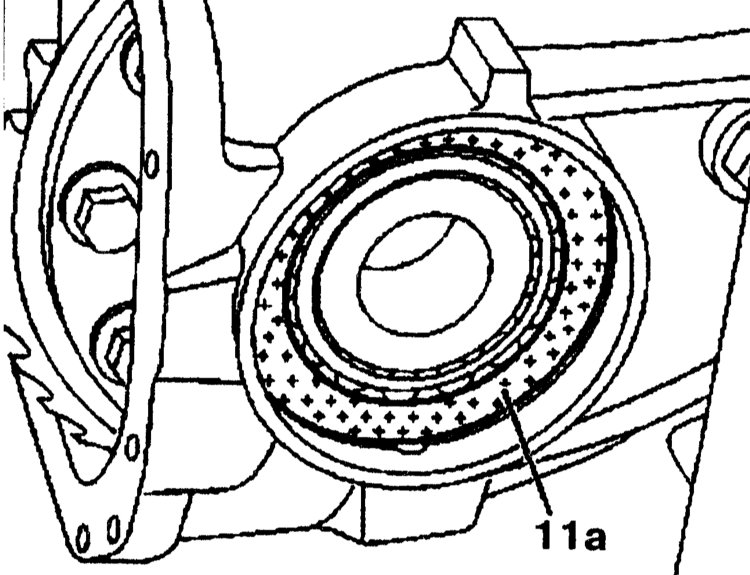

Наружные кольца роликовых подшипников из корпуса редуктора Mercedes Benz W203

Извлечение наружного кольца роликовых подшипников:

11а - наружное кольцо.

9. Извлеките дифференциал из редуктора.

10. Извлеките оба внутренних кольца конических роликовых подшипников из дифференциала.

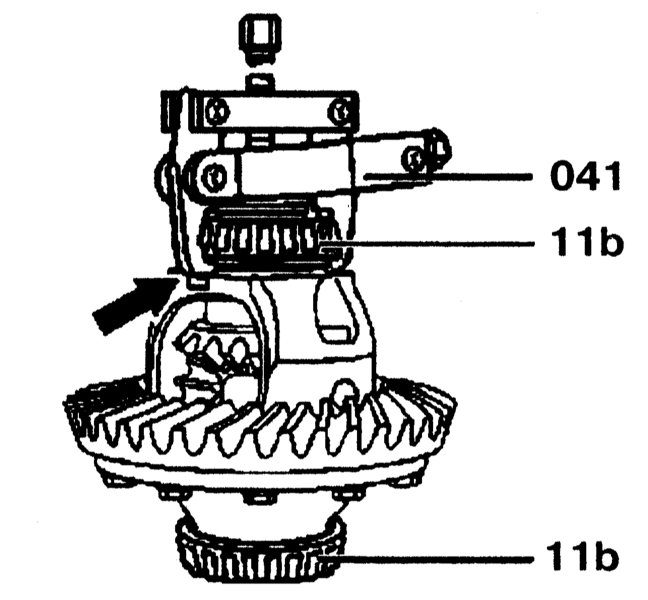

Внутренние кольца конических роликовых подшипников Mercedes Benz W203

Извлечение внутренних колец конических роликов полшипников:

11b - внутренне кольцо.

11. Ослабьте и отверните болты крепления ведомой шестерни главной передачи.

12. Снимите ведомую шестерню главной передачи с дифференциала.

13. Ослабьте и отверните гайку крепления фланца.

14. Снимите фланец.

15. Извлеките ведущую шестерню главной передачи из редуктора.

16. Выпрессуйте сальник из редуктора.

17. Снимите внутреннее кольцо подшипника.

18. Снимите наружные кольца подшипников и с редуктора.

19. Снимите прокладку.

20. Снимите втулку с прокладкой с ведущей шестерни.

Проверка

1. Проверьте все детали на отсутствие износа и, при необходимости, замените их.

2. Проверьте ведущую шестерню и ведомую шестерню на соответствие нумерации.

Сборка и регулировка

1. Запрессуйте внутреннее кольцо подшипника на ведущую шестерню.

2. Подсчитайте толщину прокладки и установите её в корпус редуктора.

3. Установите наружные кольца подшипников, в корпус редуктора.

4. Установите втулку с прокладками с обеих сторон на ведущую шестерню.

5. Установите ведущую шестерню в редуктор.

6. Установите внутреннее кольцо подшипника на ведущую шестерню и запрессуйте их вместе с радиальным сальником.

7. Установите фланец на ведущую шестерню.

8. Затяните гайку.

9. Отрегулируйте момент трения в подшипнике ведущей шестерни.

10. Проверьте зазор ведущей шестерни.

11. Установите ведомую шестерню на дифференциал. Для этого необходимо нагреть ведомую шестерню до температуры 75-85°С.

12. Запрессуйте внутреннее кольцо подшипника на дифференциал.

13. Далее сборка проводится в порядке, обратном разборке.

14. Проверьте и отрегулируйте осевой зазор фланца.

15. Закрепите заднюю крышку.

16. Снимите редуктор из тисков.

Установка

1. Установите редуктор.

2. Залейте масло. Объём масла: 1.2 л.

3. Замените сапун на задней крышке.

Технические данные:

Момент трения в подшипнике ведущей шестерни (новые конические роликовые подшипники): 215 - 245Нм.

Допустимое отклонение от регулировочного параметра на конце ведущей шестерни: - 0.02/+0.01 мм.

Зазор между ведущей и ведомой шестернями главной передачи: 0.08 - 0.014 мм.

Осевой зазор между фланцем и корпусом дифференциала: 0.03 - 0.3 мм.
