Разборка и сборка сцепления К3 в автоматической трансмиссии Mercedes-Benz W203

Разборка и сборка сцепления К3:

44а — наружная опора;

44b — уплотнительное кольцо;

44с — поршень;

44d — пружинная пластина;

4е, 44h — стопорные кольца;

44f — дисковая пружина;

44g — блок дисков;

072 — съёмник.

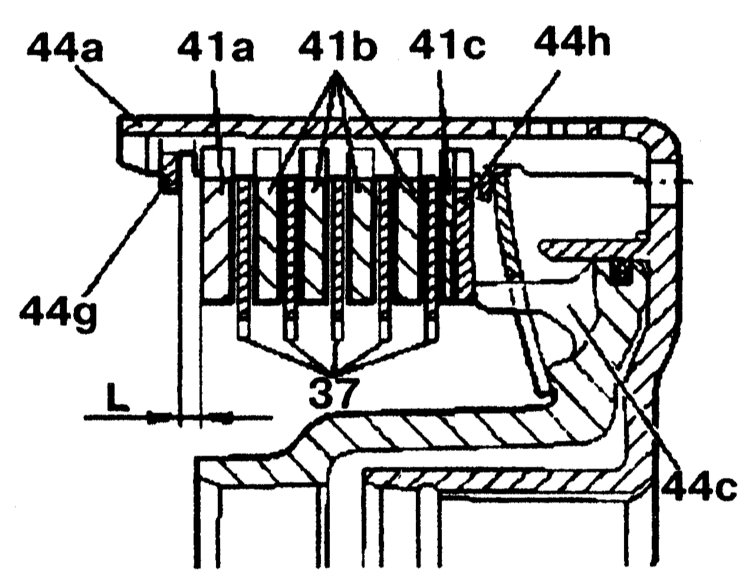

Проверка зазора между стопорным кольцом и наружным диском:

37 — Фрикционные диски толщиной 1.6 мм/новая толщина 2.1 мм

41а — Наружный диск толщиной 4.0 мм

41b — Наружный диск толщиной 3.5 мм/новая толщина 2.8 мм

41с — Наружный диск толщиной 1.8 мм

44а — Наружная опора сцепления К3

44g — Стопорное кольцо

44h — Дисковая пружина

L — Зазор

Разборка

1. Снимите стопорное кольцо с наружной опоры.

2. Снимите блок дисков и дисковую пружину с наружной опоры.

3. Установите съёмник на пружинную пластину и нажимайте на неё до тех пор, пока стопорное кольцо не освободится.

4. Снимите стопорное кольцо.

5. Снимите пружинную пластину и поршень с наружной опоры.

Сборка

Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом и наружным диском.

Величина зазоров в сцеплении К3 приведена в таблице. Отрегулируйте зазор с помощью стопорного кольца. Толщина стопорного кольца: 2.0, 2.3, 2.6, 2.9, 3.2 и 3.5 мм.

Зазоры в сцеплении К3, мм:

1 - диск 2 2.30 - 2.70 мм;

2 - диск 3 2.40 - 2.80 мм;

3 - диск 4 2.50 - 2.90 мм.
