Разборка рабочих компонентов привода механизма газораспределения в Toyota Camry

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инcтрументы:

  • Отвертка плоская большая
  • Насадка на вороток
  • Ключ торцевой
  • Молоток малый

1. Отверните четырнадцать болтов и две гайки крепления крышки цепи привода механизма газораспределения.                   Болты и гайки крепления крышки цепи привода механизма газораспределения Toyota Camry

Болты и гайки крепления крышки цепи привода механизма газораспределения

2. При помощи отвертки отделите крышку от головки и блока цилиндров.

3. Снимите крышку цепи привода механизма газораспределения.

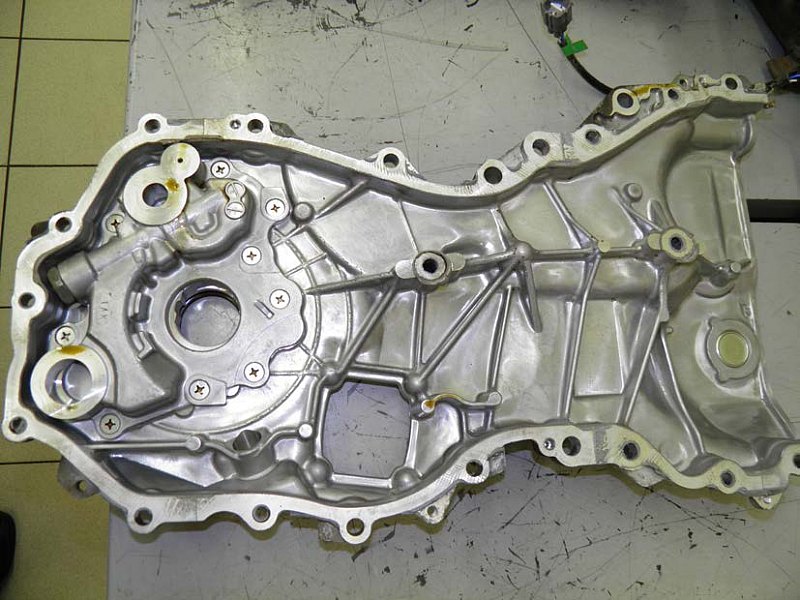

Крышка цепи привода Toyota Camry

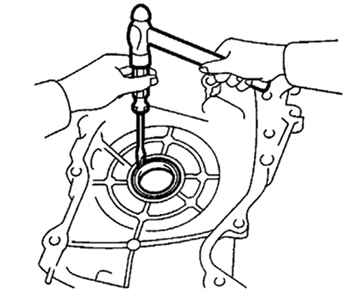

4. Снимите ротор датчика положения коленчатого вала, предварительно удалив с помощью отвертки кольцевое уплотнение.               Кольцевое уплотнение ротора датчика положения коленчатого вала Toyota Camry

Кольцевое уплотнение ротора датчика положения коленчатого валаРотор датчика коленвала Toyota Camry

5. Снимите направляющую цепи привода механизма газораспределения.

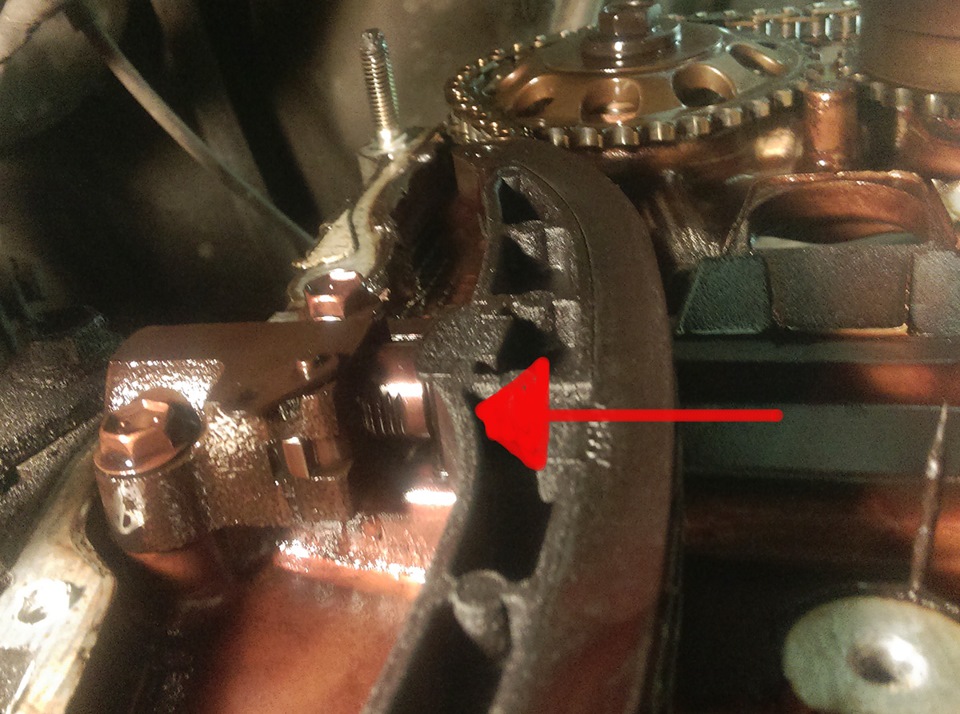

6. Снимите башмак натяжителя цепи привода механизма газораспределения.Натяжитель цепи привода механизма газораспределения Toyota Camry

7. Снимите успокоитель цепи привода механизма газораспределения.

8. Снимите цепь привода механизма газораспределения.

9. Снимите звездочку коленчатого вала.

Звездочка коленвала Toyota Camry
