Разборка шатунно-поршневой группы двигателя модели 1MZ-FE Toyota Camry 2001- 2006

Инструменты:

• Инструмент для снятия-установки поршневых колец (экспандер)
• Отвертка плоская средняя
• Электробокс
• Молоток малый
• Медный стержень

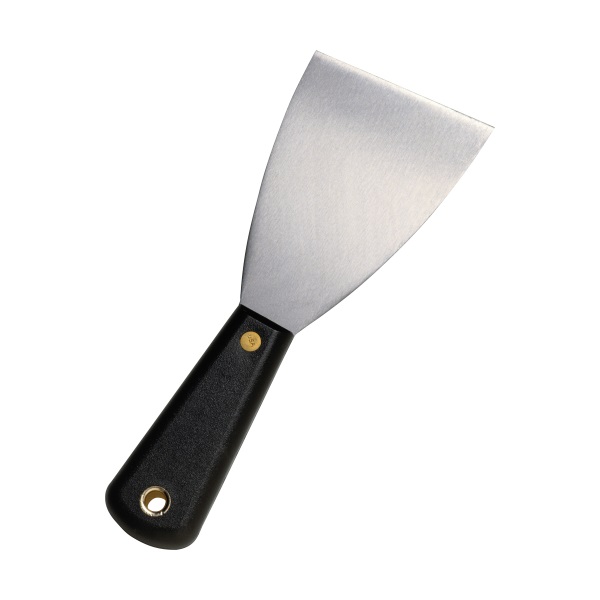

• Шпатель металлический

Детали и расходники:

• Шатунно-поршневая группа

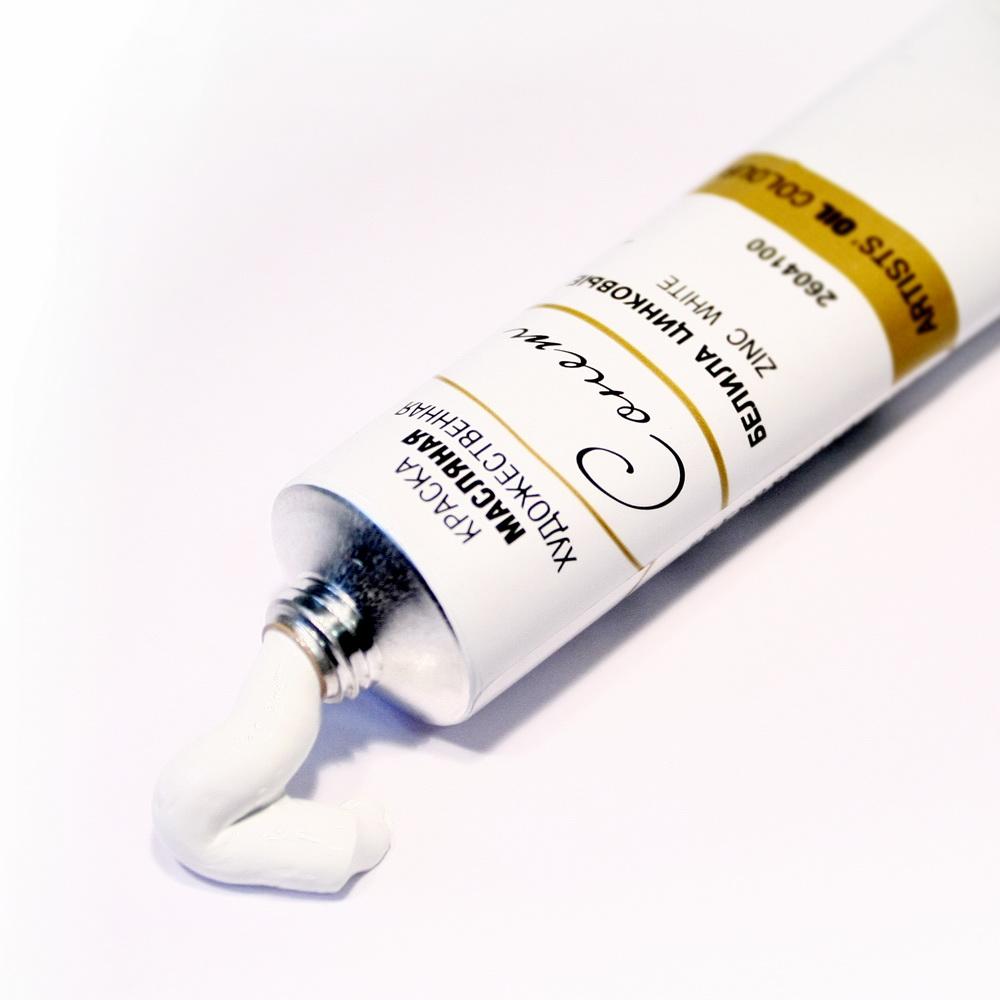

• Краска

1. Проверьте посадку соединения шатунно-поршневой группы, пытаясь перемещать поршень «взад-вперед» на поршневом пальце в направлении, перпендикулярном оси поршневого пальца.

Примечание:

При наличии заметного люфта замените весь узел.

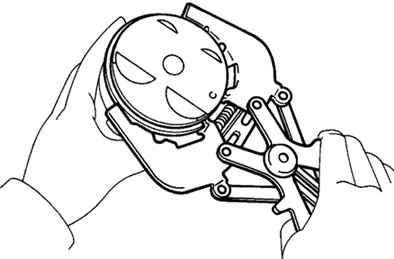

2. Специальным инструментом снимите оба компрессионных кольца.

Снятие компрессионных колец

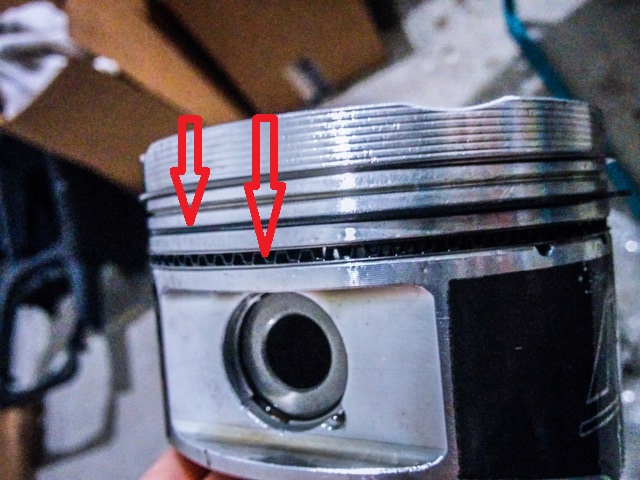

3. Вручную снимите элементы маслосъемного кольца (скребки и расширитель кольца).

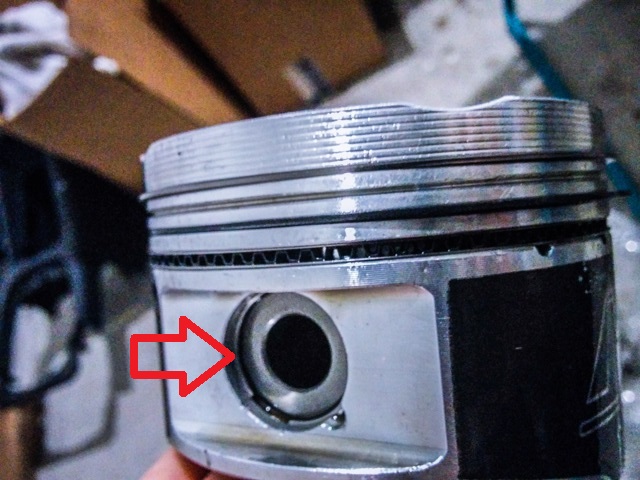

4. Используя отвертку, снимите стопорные кольца.

5. Постепенно нагрейте поршень до температуры 80–90 °С.

6. Используя молоток и медный стержень, выбейте поршневой палец и снимите шатун.

Примечание:

При необходимости нанесите метки на поршень и шатун, чтобы обеспечить правильность сборки. Не разукомплектовывайте поршень и поршневой палец. Разложите детали поршневой группы покомплектно.

7. Шпателем удалите нагар и другие углеродные отложения с днища поршня. Очистите канавки поршня от отложений.

8. Проверьте поршень и поршневые кольца.
