Проверка седел клапанов Toyota Camry 2001 - 2006

Инструменты:

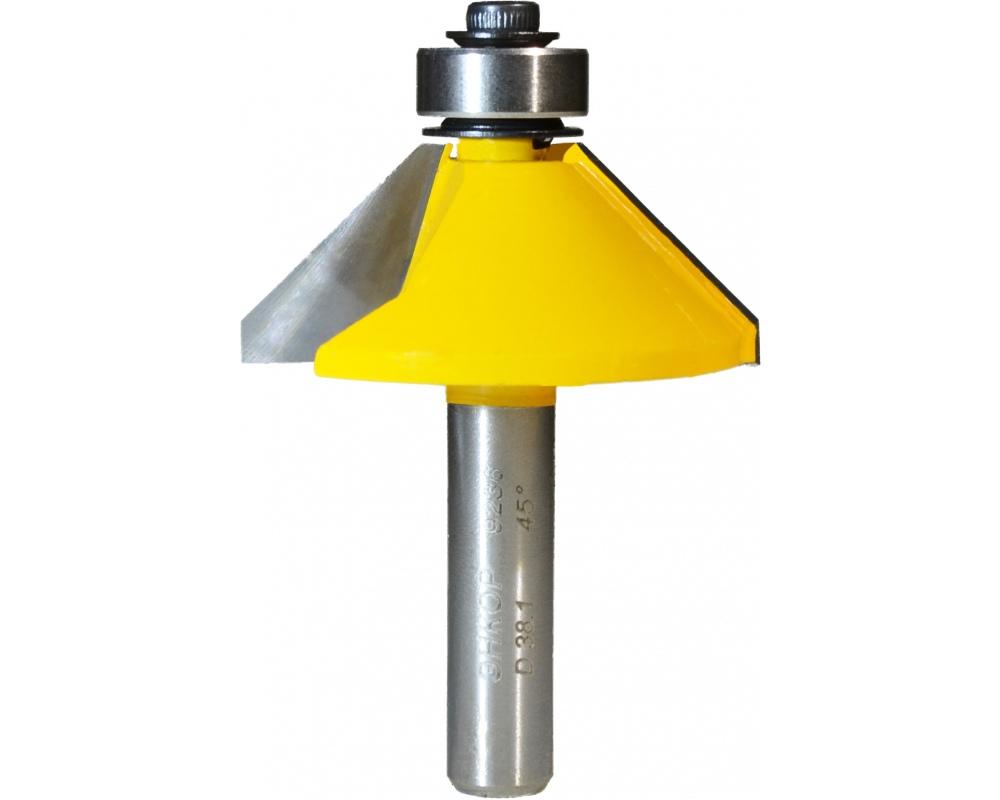

• Фреза с углом конуса 30°, 45° и 75°
• Насадка на вороток 10 мм
• Ключ торцевой

Детали и расходники:

• Белила
• Впускной и выпускной клапаны

1. Снимите головку блока цилиндров.

2. Снимите крышки и подшипники распределительного вала.

3. Снимите клапаны.

4. Нанесите тонкий слой белил на фаску клапана. Слегка прижмите рабочую фаску клапана к седлу, но не вращайте клапан. Затем выньте клапан и осмотрите седло и фаску клапана.

– Если краска остается по всей окружности (360°) фаски клапана, то клапан концентричен. В противном случае замените клапан.

– Если краска проявляется по всей окружности (360°) седла клапана, направляющая (втулка) клапана и седло клапана концентричны. В противном случае перешлифуйте фаску.

Допустимая толщина пятна контакта седла клапана

5. Убедитесь, что пятно контакта находится в средней части рабочей фаски клапана и имеет ширину 1,0–1,4 мм.

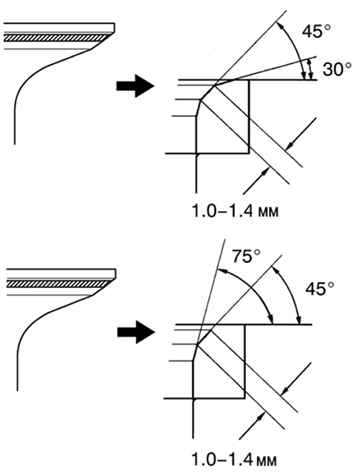

Проверка пятен контактов фасок седел клапанов

– Если пятно контакта расположено слишком высоко, скорректируйте фаску при помощи фрез с углом конуса 30° и 45°.

– Если пятно контакта расположено слишком низко, скорректируйте фаску при помощи фрез с углом конуса 75° и 45°.
