Регулировка педали и/или рычага стояночной тормозной системы автомобиля Toyota Camry 2001 - 2006

Инструменты:

• Балонный ключ

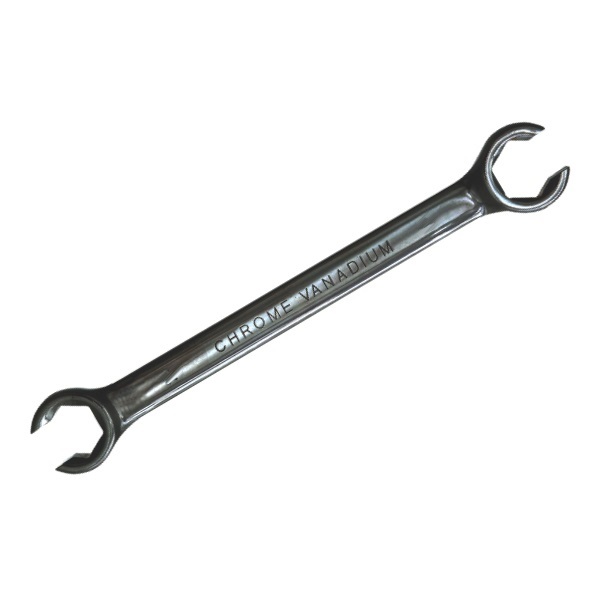

• Гаечный ключ накидной разрезной

1. Снимите заднее колесо.

2. Отрегулируйте зазор между колодками стояночной тормозной системы.

Регулировка хода рычага стояночной тормозной системы

3. Установите заднее колесо. Момент затяжки: 103 Н·м (1,050 кгс·см).

4. Проверьте ход педали стояночной тормозной системы (стояночная тормозная система с педальным приводом). Медленно, нажимая педаль стояночной тормозной системы до упора, сосчитайте количество щелчков.

Ход педали стояночной тормозной системы составляет 3–6 щелчков при 300 Н (31 кгс).

5. Проверьте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом). Вытягивая рычаг стояночной тормозной системы до упора, сосчитайте количество щелчков.

Ход рычага стояночной тормозной системы составляет 6–9 щелчков при 200 Н (20 кгс).

Регулировка хода педали стояночной тормозной системы

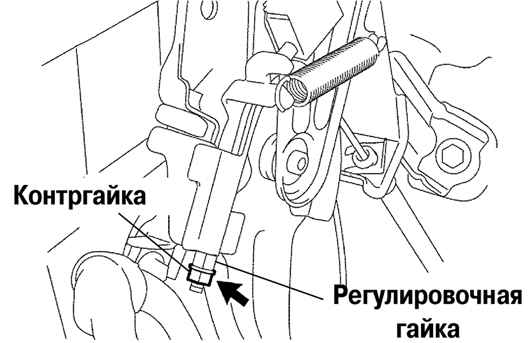

6. Отрегулируйте ход педали стояночной тормозной системы (стояночная тормозная система с рычажным приводом). Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и ослабьте контргайку. Возвратите педаль стояночной тормозной системы в исходное положение. Вращая регулировочную гайку, доведите ход педали стояночной тормозной системы до нормы.

Утопите педаль стояночной тормозной системы на 3 зубца, чтобы обеспечить свободное пространство для выполнения процедуры регулировки, и затяните контргайку. Момент затяжки: 5.4 Н·м (55 кгс·см).

Возвратите педаль стояночной тормозной системы в исходное положение. Проверьте, работает ли стояночная тормозная система. Убедитесь, что контрольная лампа 1 стояночной тормозной системы загорается при нажатии на педаль.

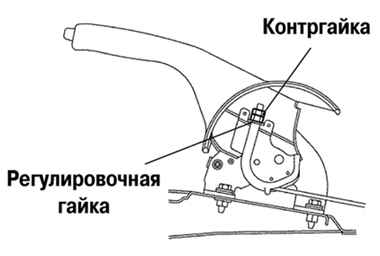

7. Отрегулируйте ход рычага стояночной тормозной системы (стояночная тормозная система с рычажным приводом).

1. Снимите верхнюю крышку консоли.

2. Снимите задний воздуховод номер 1.

3. Ослабьте контргайку и вращая регулировочную гайку доведите ход рычага до нормы.

4. Затяните контргайку.

Момент затяжки: 5.0 Н·м (51 кгс·см).

5. Установите задний воздуховод номер 1.

6. Установите верхнюю крышку консоли.
