Инструменты:
- Металлический угольник (90°)
- Штангенциркуль
- Тестер для измерения жесткости пружины
Детали и расходники:
- Пружина клапана
1. Используя металлический угольник (90°), проверьте неперпендикулярность пружины клапана.
- Максимально допустимая неперпендикулярность составляет – 2,0 мм.
Проверка неперпендикулярности пружины клапана
2. Штангенциркулем измерьте длину пружины в свободном состоянии.
- Длина пружины клапана – 45,50 мм.

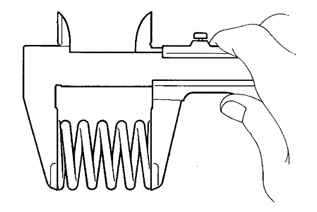

Измерение длины пружины клапана
Примечание:
Если длина пружины отличается от номинальной, замените пружину клапана.
3. Тестером для проверки пружин измерьте усилие, необходимое для сжатия пружины до установочной длины.
- Сила упругости пружины при длине 33,8 мм – 186–206 Н.

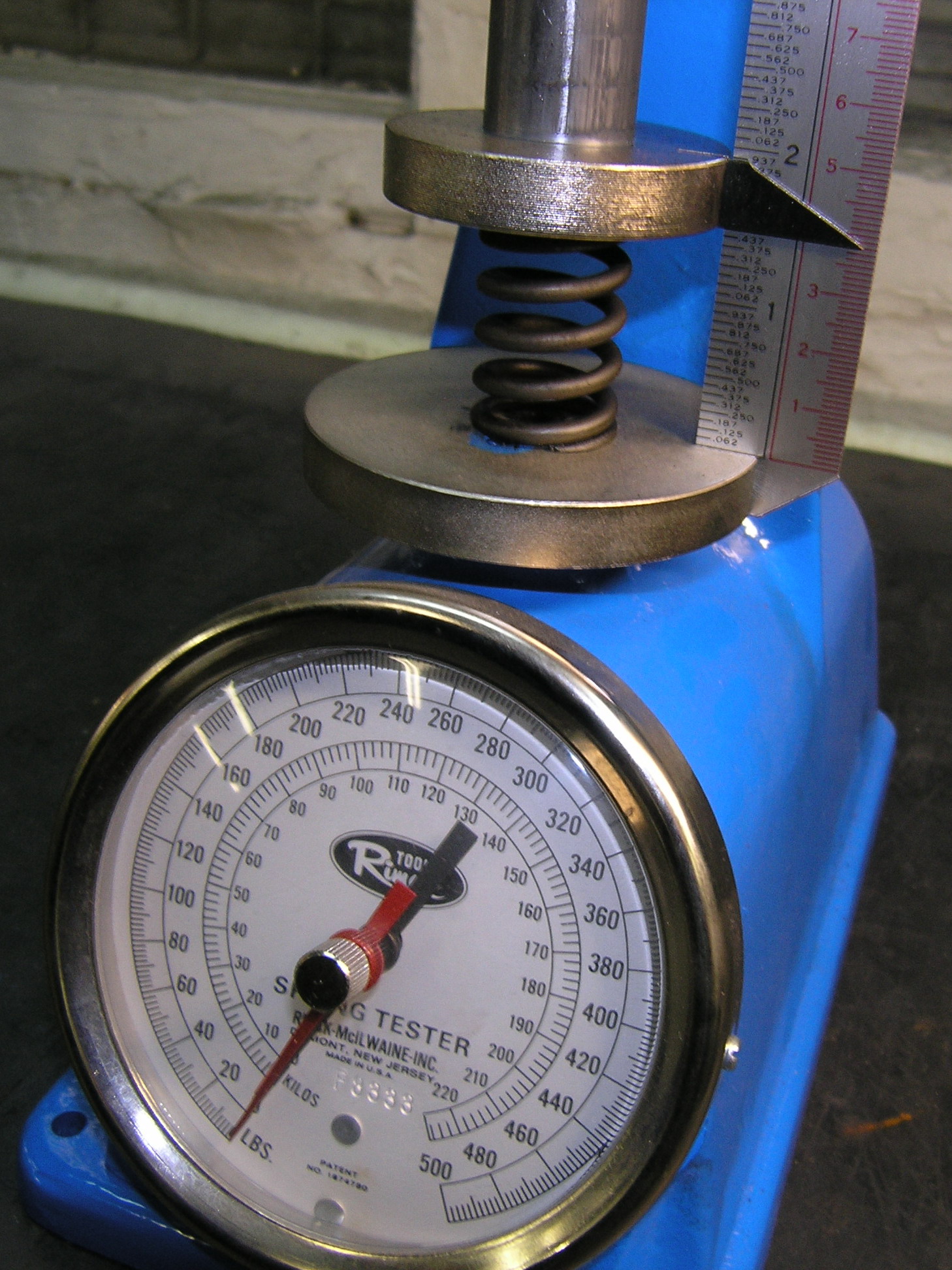

Измерение степени сжатия пружины с помощью тестера
Примечание:
Если усилие выходит за указанные пределы, замените пружину клапана.
