Компенсация отказов датчика положения дроссельной заслонки Toyota Camry 2001 - 2006

Датчик положения дроссельной заслонки включает две (главную дополнительную) цепи датчика. При неисправности в любой из цепей датчика, электронный блок управления двигателя обнаруживает разницу в напряжениях сигнала в этих двух цепях, отключает ток к электродвигателю привода дроссельной заслонки и переходит на аварийный режим работы. Тогда, под действием силы возвратной пружины, дроссельная заслонка возвращается в заданное положение и остается в этом положении. В этом случае транспортное средство может осуществлять движение в аварийном режиме, а мощность двигателя регулируется посредством управления впрыском топлива и установкой угла опережения зажигания в соответствии с углом открытия акселератора.

Аналогичный алгоритм управления используется, если электронный блок управления двигателя обнаруживает неисправность в системе электродвигателя привода дроссельной заслонки.

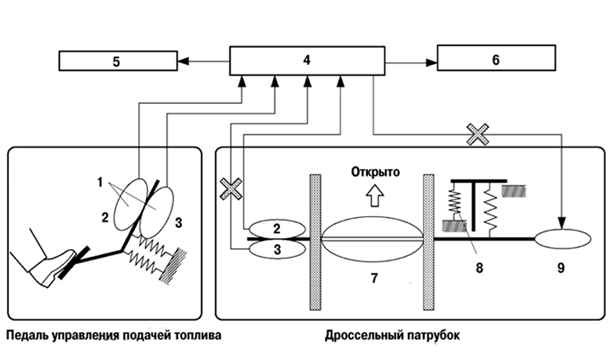

Режим компенсации отказов датчика положения дроссельной заслонки:

1 – датчик положения педали управления подачей топлива;

2 – главный;

3 – дополнительный;

4 – электронный блок управления двигателем;

5 – топливные форсунки;

6 – катушка зажигания.
