Снятие ремня привода ГРМ двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Специальный инструмент 09213-54015
  • Специальный инструмент 09950-50013
  • Насадка на вороток 10 мм
  • Гаечный ключ торцевой Т-образный

Детали и расходники:

  • Краска

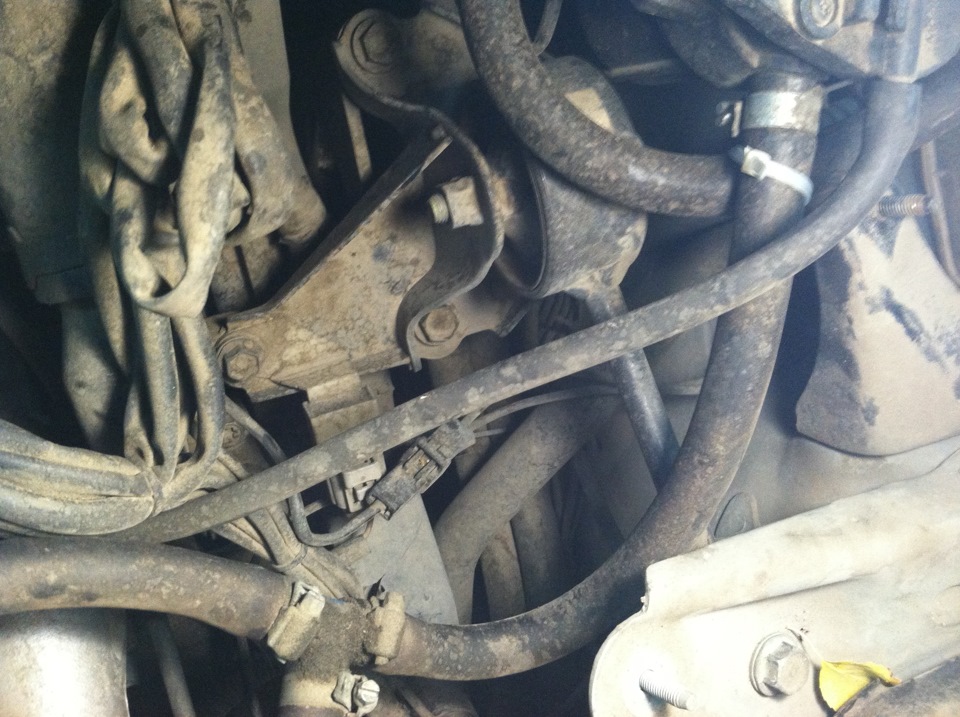

1. Ослабьте болт крепления генератора. Отверните гайку и снимите кронштейн №2 генератора.

Насадка на вороток

Снятие планки генератора Toyota Camry

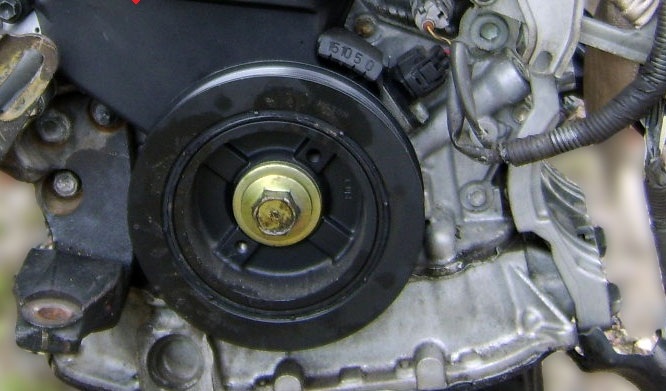

2. Удерживая шкив коленчатого вала специальными инструментами 09213-54015 и 09950-50013, отверните болт крепления шкива и снимите шкив.

Набор 09213-54015 для ремонта двигателей Toyota Camry

Специальный инструмент 09330-00021

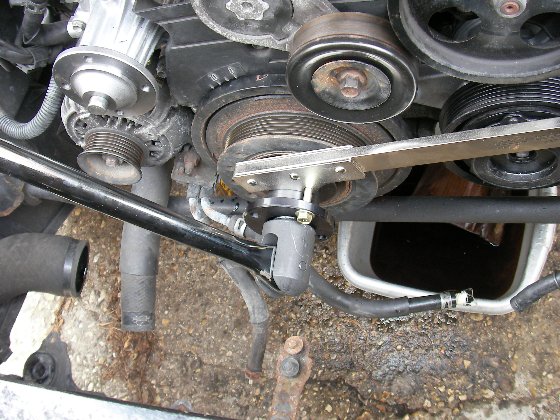

Снятие шкива коленчатого вала Toyota Camry

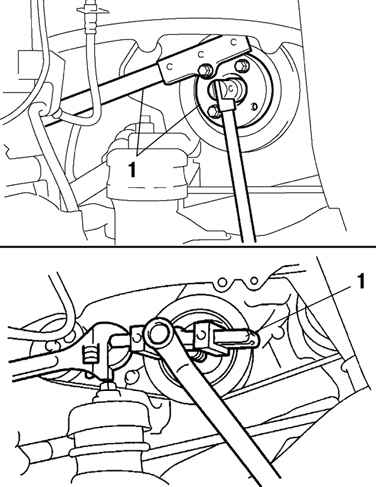

Снятие шкива привода ГРМ Toyota Camry

Снятие шкива привода ГРМ:

1 – специальные инструменты.

3. Отверните четыре болта и снимите крышку №1 ремня привода ГРМ.

Снятие крышки ремня ГРМ Toyota Camry

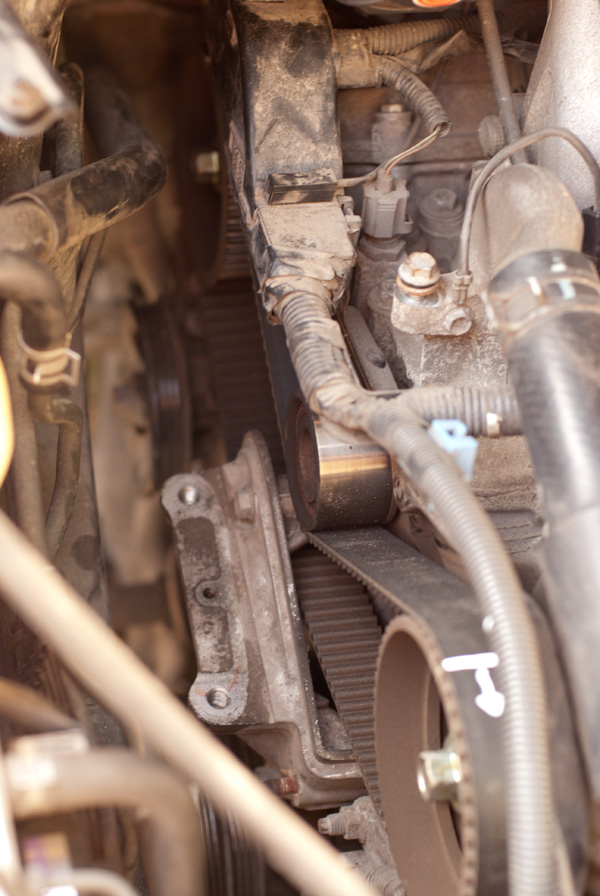

4. Снимите направляющую ремня привода ГРМ.

Направляющая ремня привода ГРМ Toyota Camry

5. Снимите крышку №2 ремня привода ГРМ.

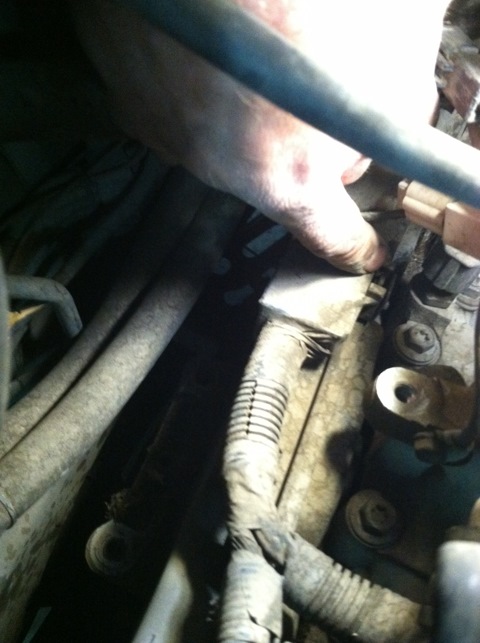

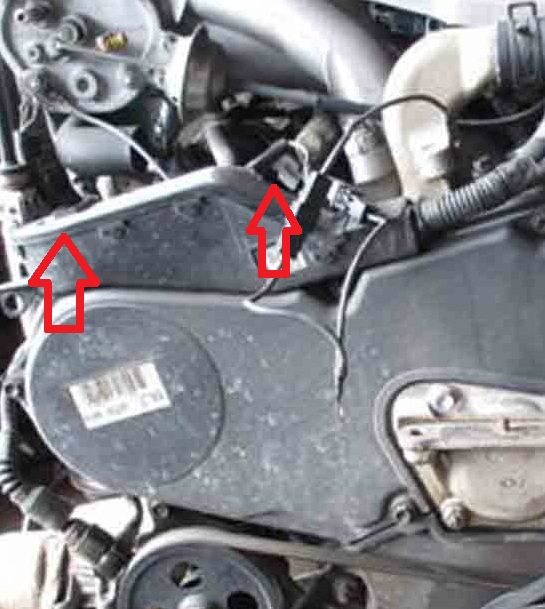

6. Отверните болт и снимите защиту проводки с крышки №3 ремня привода ГРМ.

7. Снимите зажим защиты проводки с крышки №3 ремня привода ГРМ.

Снимаем защиту проводки Toyota Camry

8. Отверните 5 болтов, освободите две клипсы крепления и снимите крышку №2 ремня привода ГРМ.

Снятие крышки 2 ремня ГРМ Toyota Camry

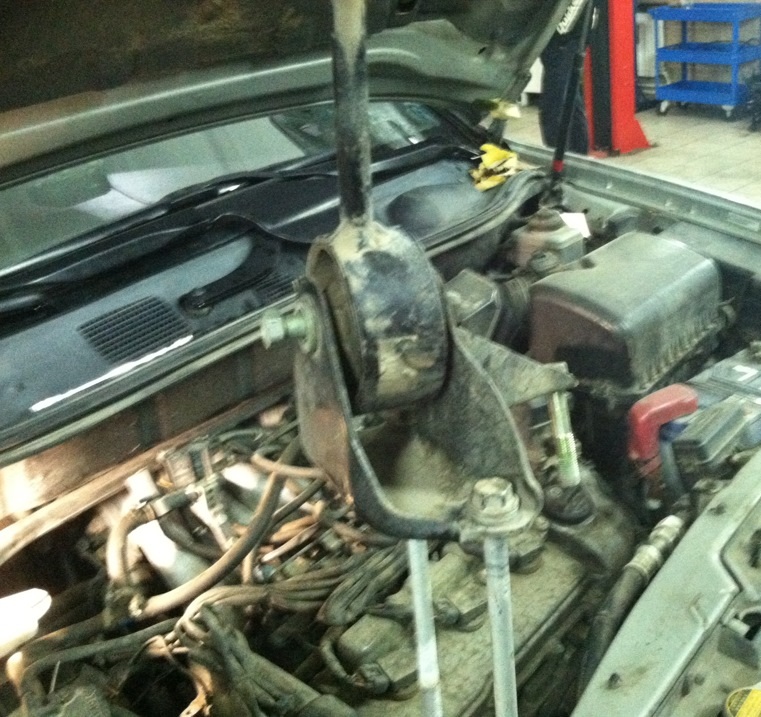

9. Отверните два болта и гайку и снимите правую опору двигателя.

Правая опора двигателя Toyota Camry

10. Установите поршень 1-го цилиндра в ВМТ такта сжатия как описано здесь.

11. Временно установите болт крепления шкива коленчатого вала на вал.

Болт коленвала Toyota Camry

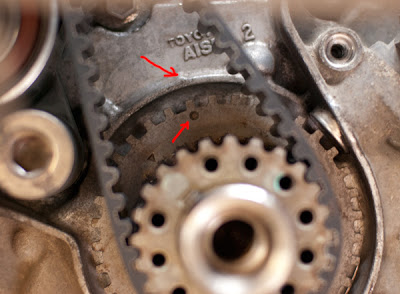

12. Проверните коленчатый вал, совместив установочные метки на зубчатом шкиве коленчатого вала и корпусе масляного насоса.

Совмещение установочных меток на зубчатом шкиве коленчатого вала и корпусе масляного насоса Toyota Camry

Совмещение установочных меток на зубчатом шкиве коленчатого вала и корпусе масляного насоса

Примечание:

Всегда проворачивайте коленчатый вал по часовой стрелке.

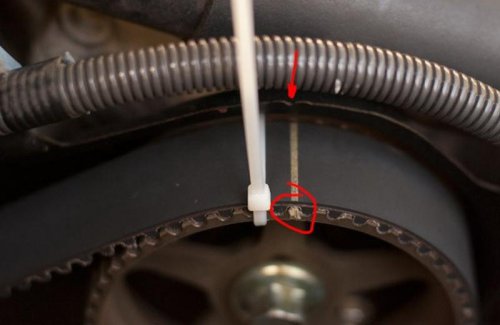

13. Проверьте, совпадают ли метки на зубчатых шкивах распределительных валов с метками на крышке №3 ремня привода ГРМ. В противном случае, поверните коленчатый вал на один оборот (360°).

Метки на распредвале Toyota Camry

14. Отверните болт шкива коленчатого вала.

15. Если ремень привода ГРМ будет использоваться повторно, проверьте наличие на внешней стороне ремня трех установочных меток и метки, указывающей направление вращения. Если метки отсутствуют, нанесите три установочные метки напротив меток на зубчатых шкивах распределительных и коленчатого валов и метку направления вращения.

Краска

Метка вращения коленвала Toyota Camry

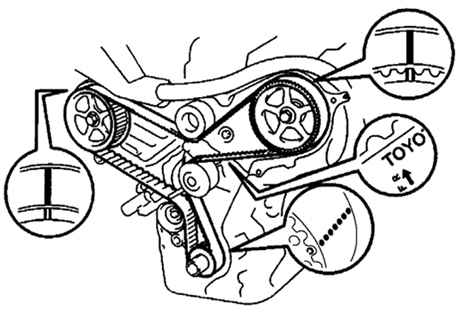

Маркировка меток привода ГРМ Toyota Camry

Маркировка меток ремня привода ГРМ

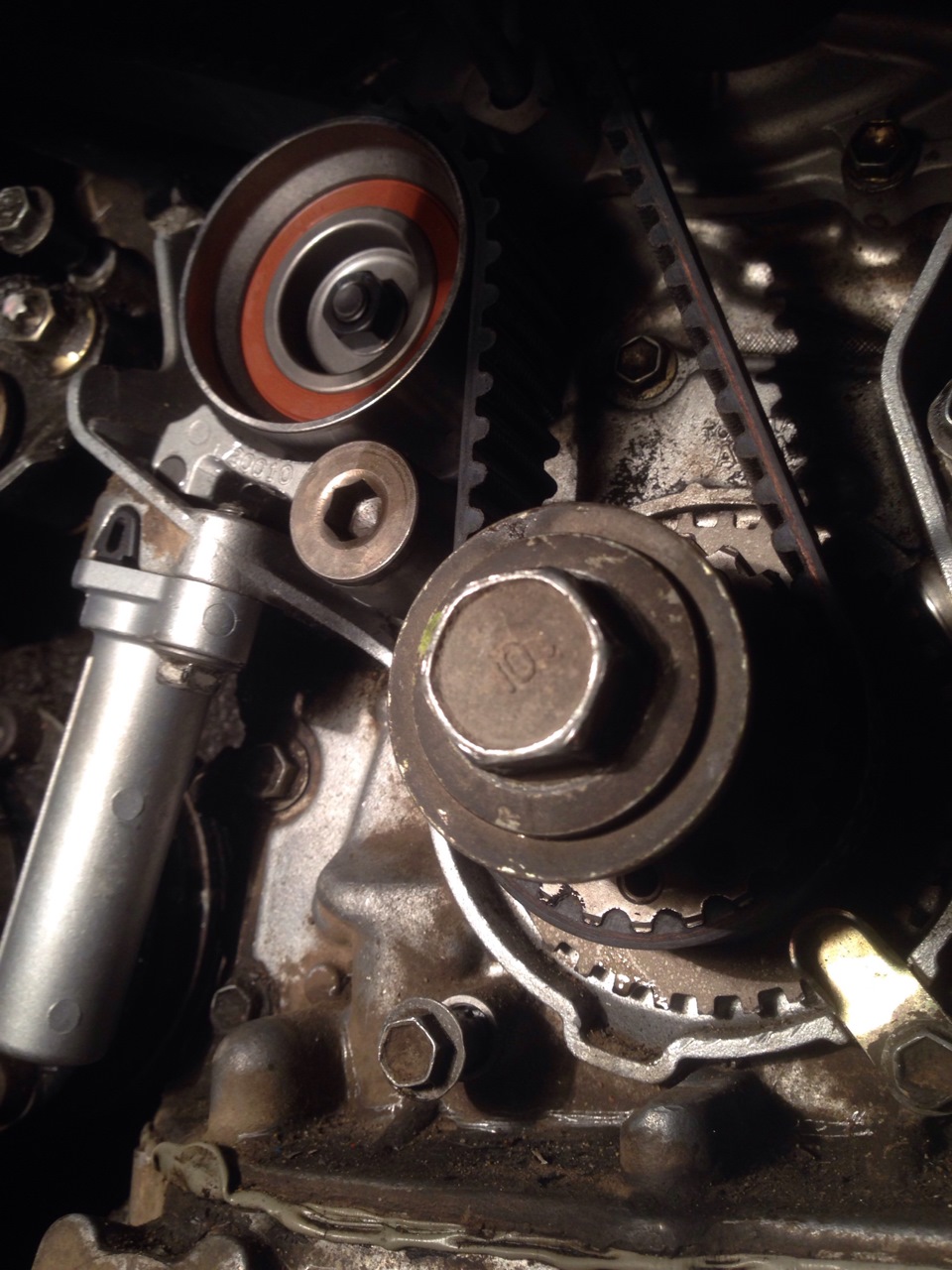

16. Попеременно ослабляя, отверните два болта, снимите натяжитель ремня привода ГРМ и пыльник.

Натяжитель ремня ГРМ Toyota Camry

17. Снимите ремень привода ГРМ.
