Регулировка передней и задней дверей Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Линейка
  • Штангенциркуль
  • Насадка на вороток 8 мм
  • Вороток под торцевую насадку
  • Ключ с наконечником Torx (звездочка) T8
  • Динамометрический ключ

Проверка зазоров передней двери

Проверьте зазоры в сопряжении передней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.

  • А — 3.5 ± 0.5 мм
  • В — 4.5 ± 0.5 мм
  • С — 0 ± 1.0 мм

Проверка зазоров передней двери Audi A4 II (B6)

Примечание:

Задняя дверь должна быть отрегулирована.

Проверка задней двери

Проверьте зазоры в сопряжении задней двери. Зазоры должны быть равномерными по всему периметру прилегания к кузову.

  • А — 4.5 ± 0.5 мм
  • В — 3.5 ± 0.5 мм
  • С — 0 ± 1.0 мм

Проверка зазоров задней двери Audi A4 II (B6)

Примечание:

Задняя дверь должна быть отрегулирована.

Регулировка передней и задней дверей​

1. Ослабьте винты крепления фиксатора замка.

2. Регулировка двери в продольном направлении.

Ослабьте винты крепления петель (стрелки А) к стойке А (3) (для задней двери: стойка В) так, чтобы дверь (2) с петлями (1) могла переместиться в пазах.

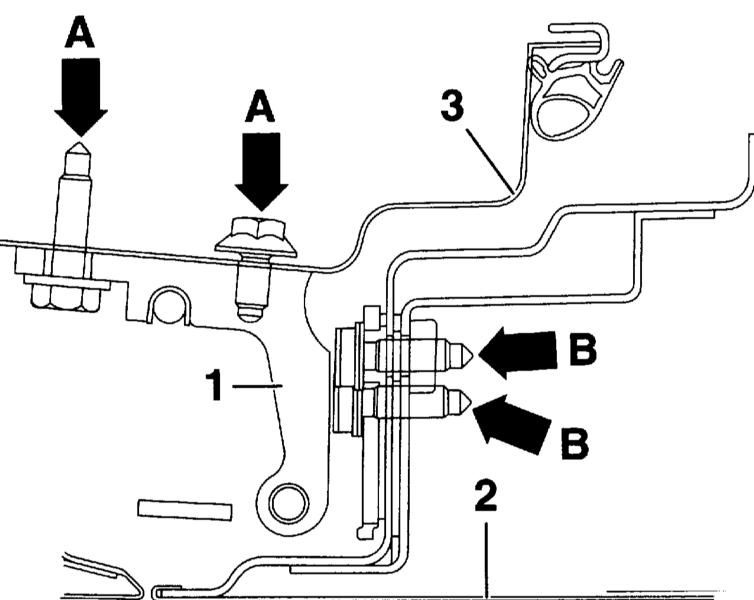

Схема нижней петли закрытой двери​ Audi A4 II (B6)

Нижняя петля при закрытой двери.

Примечание:

К некоторым винтам крепления доступ имеется только изнутри. Для этого необходимо сначала снять нижнюю обивку на стойке А или В.

3. Выставьте дверь в соответствии с заданными зазорами и затяните винты крепления петель моментом 32 Нм.

4. Регулировка двери в поперечном направлении.

1-й приём: ослабьте винты крепления петель (стрелки В) так, чтобы можно было сместить дверь (2) с петлями в пазах. Выставьте дверь так, чтобы её контур был заподлицо с прилегающими элементами кузова. Это относится прежде всего к передней части двери. В задней части дверь регулируется за счёт фиксатора замка. Винты крепления петель затяните моментом 32 Нм.

2-й приём: в задней части двери регулировка осуществляется за счёт фиксатора замка (1).

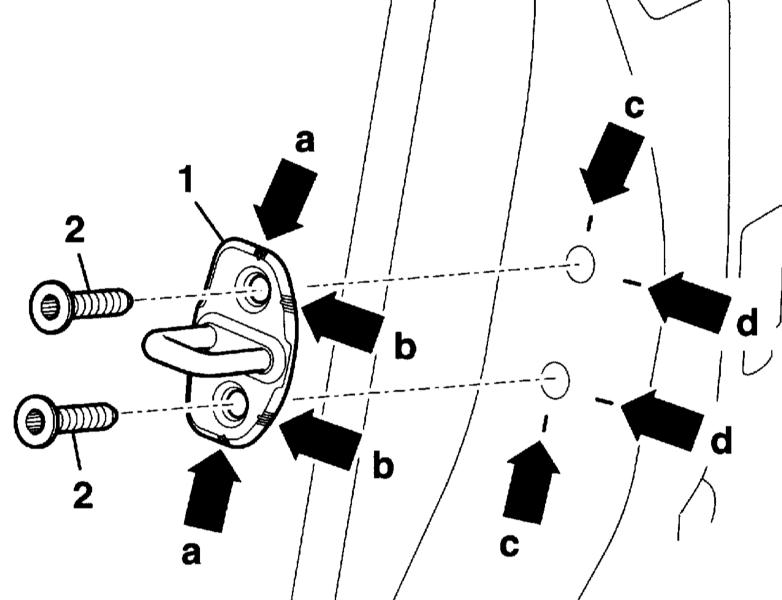

Схема фиксатора замка для регулировки передней и задней дверей​ Audi A4 II (B6)

Примечание:

Метки (стрелки а/с) применяются для боковой регулировки, метки (стрелки b/d) для регулировки по высоте.

5. Ослабьте винты (2) и сместите фиксатор замка. Отрегулируйте фиксатор так, чтобы дверь стояла немного наружу.

7. Осторожно закройте дверь так, чтобы была заподлицо с прилегающими элементами кузова, и фиксатор замка правильно заходил в замок.

8. Затяните винты крепления фиксатора замка моментом 25 Нм.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
