Регулировка ремня привода навесных агрегатов двигателя объёмом 1.8

Инструменты:

• Измеритель натяжения ремня

1. Проверьте правильность посадки ремня в канавках шкивов.

2. Приложите усилие 100 Н к обратной (нерабочей) стороне ремня в середине ветви между двумя шкивами.

3. Измерьте прогиб ремня с помощью измерителя натяжения.

Внимание:

При установке поликлинового ремня убедитесь в правильности посадки беговых дорожек ремня в канавках шкивов.

Если при работе ремень «визжит» или проскальзывает, проверьте поверхности контакта со шкивами и сам шкив на отсутствие износа, повреждения или расслоения. Кроме того, проверьте степень натяжения ремня.

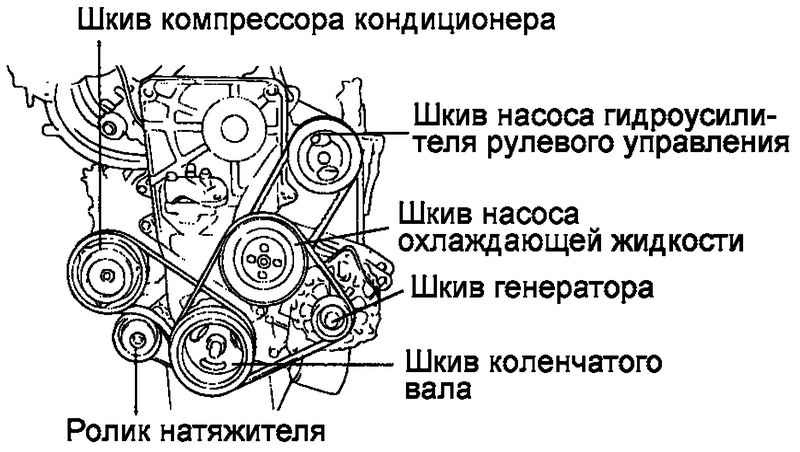

Контур ремня привода навесных агрегатов

Примечание:

Натяжение ремня измеряется в середине ветви ремня между указанными шкивами.

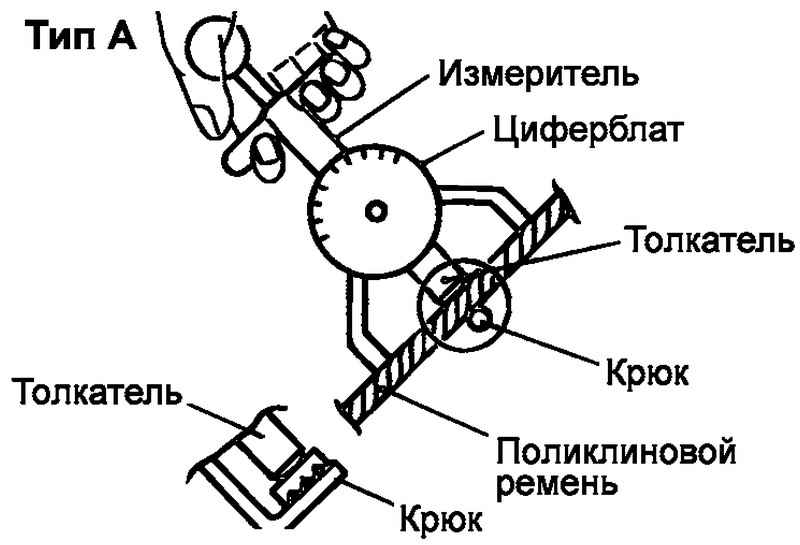

Измеритель натяжения – тип «А»

Внимание:

Не допускайте касания циферблатом измерителя чего-либо при выполнении измерений.

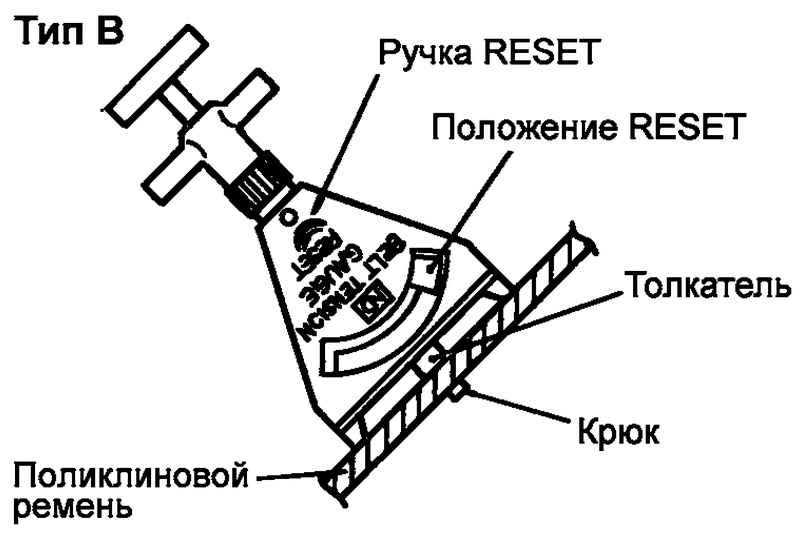

Измеритель натяжения – тип «В»

4. При выполнении измерений поверните ручку «RESET» в направлении, указанном стрелкой, и установите указатель в положение «RESET».

5. Если измеритель натяжения снять с ремня, то указатель останется в положении, соответствующем значению натяжения. Считайте показания после снятия измерителя натяжения.
