Регулировка стояночного тормоза с задними барабанными тормозными механизмами

Инструменты:

• Домкрат винтовой или домкрат подкатной

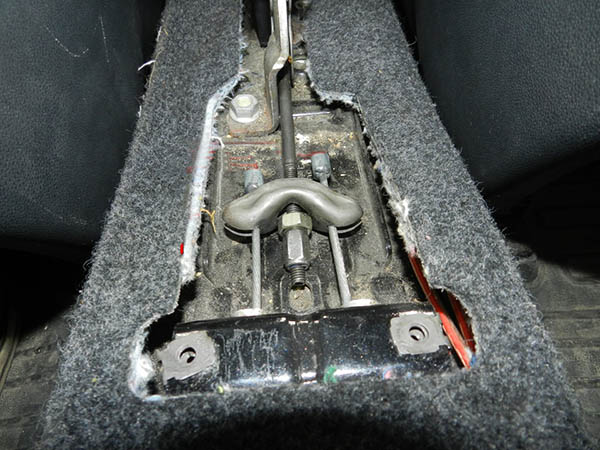

Уравнитель тросов привода стояночного тормоза

1 – уравнитель;

2 – тросы;

3 – регулировочная гайка;

4 – тяга.

Порядок выполнения

1. Снимите напольную консоль.

2. Убедитесь, что рычаг стояночного тормоза был опущен до упора вниз.

3. Для самоустановки элементов стояночного тормоза несколько раз резко нажмите на педаль тормоза, а потом три раза затяните и опустите рычаг стояночного тормоза.

4. Поднимите рычаг на один щелчок (из полностью опущенного положения).

5. Затяните регулировочную гайку 3 (см. рис. Уравнитель тросов привода стояночного тормоза) до того момента, когда задние колеса можно будет с трудом проворачивать руками. Имейте в виду, что регулировочная гайка самоконтрящаяся, поэтому из нее всегда должно выступать несколько витков резьбы тяги, иначе не будет самоконтрящегося эффекта.

6. Опустите рычаг стояночного тормоза до упора вниз и проверните руками задние колеса. Они должны вращаться равномерно, без заеданий.

7. Поднимите рычаг на четыре щелчка. Колеса не должны проворачиваться. В противном случае повторите регулировку.

8. Установите напольную консоль.
