Регулировка высоты положения педали сцепления Toyota Camry 2001 - 2006

Инструменты:

• Линейка или рулетка
• Гаечный ключ рожковый 8 мм
• Динамометрический ключ

Осмотрите и отрегулируйте педаль сцепления. Для этого:

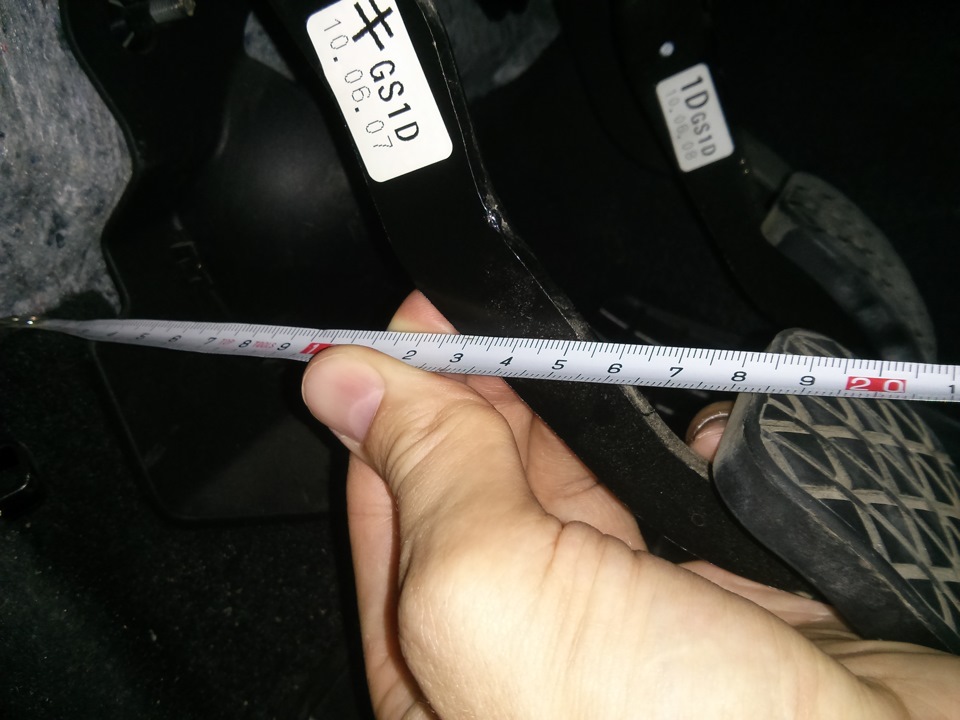

1. Отогните ковер пола и проверьте высоту положения педали сцепления.

Высота положения педали от пола: 159,0–169,0 мм.

Примечание:

Если высота не соответствует указанной, отрегулируйте ее.

2. Ослабьте контргайку и вращайте болт стопора, пока не будет достигнута правильная высота.

3. Затяните контргайку моментом затяжки 25,5 Н·м.

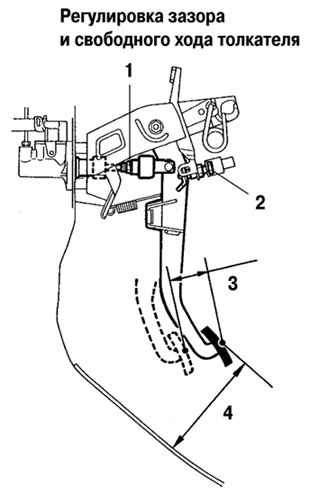

Схема регулировки педали сцепления:

1 – регулировка высоты педали;

2 – зазор толкателя;

3 – ход педали;

4 – высота педали.
