Регулировка зазоров в механизме привода впускных клапанов двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 24 мм
• Гаечный ключ накидной прямой 10 мм
• Ключ трещоточный
• Удлинитель
• Головка 10 мм
• Головка 12 мм
• Вороток под торцевую насадку
• Насадка на вороток 22 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Круглогубцы изогнутые
• Нож (или скребок)
• Динамометрический ключ
• Противооткатный упор (башмак)
• Щуп плоский

Детали и расходники:

• Прокладка крышки головки блока цилиндров 1035A714 - 2 шт.

• Уплотнительная прокладка верхней части впускного коллектора 1540A193 (при необходимости)
• Прокладка дроссельного узла (1542A096 – выпуск до 05.2009г. или MN176527 – выпуск с 07.2010г., при необходимости)

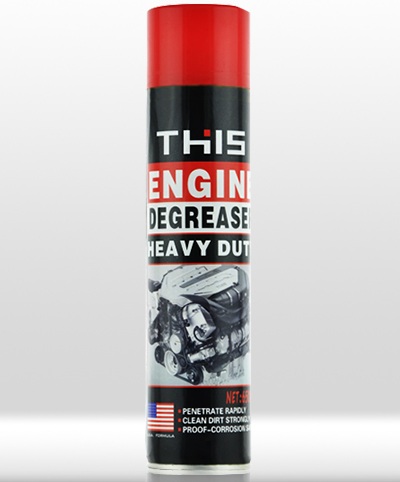

• Очиститель деталей (обезжириватель)

• Ветошь

Примечания:

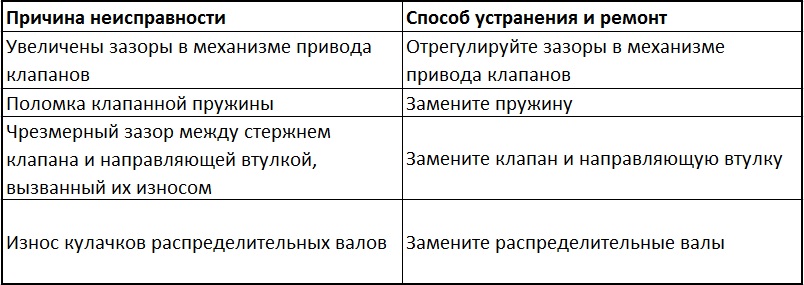

Зазоры в приводе впускных клапанов проверяйте в соответствии с регламентом технического обслуживания при пробеге 15 тыс. км и при выполнении любых ремонтных работ, связанных со снятием распределительного вала или осей коромысел.
Проверка зазоров клапанов впуска (и регулировка при необходимости) проводится при температуре головки блока цилиндров не более 38 °С.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите крышку головки блока цилиндров, как описано здесь.

3. Установите поршень 1-го цилиндра в ВМТ такта сжатия, как описано здесь (пункты 1-3 и 7).

4. Переместите поочередно коромысла 1-го и 4-го цилиндров вверх и вниз вручную, чтобы определить, поршень какого цилиндра находится в верхней мертвой точке на такте сжатия. Если коромысла впускных и выпускных клапанов имеют небольшой свободный ход, поршень в цилиндре, соответствующем этим коромыслам, находится в верхней мертвой точке в такте сжатия.

5. Проверка и регулировка зазора может быть выполнена на коромыслах впускных клапанов, обозначенных белыми стрелками, когда поршень 1-го цилиндра находится в ВМТ такта сжатия. Следовательно, на коромыслах впускных клапанов, обозначеных черными стрелками, когда поршень 4-го цилиндра находится в ВМТ такта сжатия.

6. Вставьте щуп между стержнем клапана и регулировочным винтом (щуп должен заходить с легким защемлением).

Примечание:

Нормативные зазоры клапанов Митсубиси Аутлендер ХЛ (впускных) – 0,10 мм.
Регулировка тепловых зазоров клапанов выпуска осуществляется с помощью гидрокомпенсаторов.

7. Если зазор не попадает в указанный интервал значений, ослабьте контровочную гайку А и выставите необходимый зазор, вращая регулировочный винт Б.

8. Проверьте правильность регулировки, при необходимости повторите регулировку.

9. Удерживая регулировочный винт от проворота, затяните контровочную гайку впускного клапана моментом 9 ±1 Н·м.

10. Поверните коленчатый вал на 360° по часовой стрелке, чтобы выровнять вырез на шкиве коленчатого вала с меткой "T" на индикаторе синхронизации.

11. Повторите работы пунктов 6-9 на других коромыслах для регулировки зазора впускных клапанов цилиндров №2, 3, 4 или №1, 5, 6.

12. Установите крышку головки блока цилиндров и все остальные снятые детали в последовательности, обратной снятию.
