Снятие и установка электродвигателей вентилятора отопителя в Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите крышку нижнего вещевого ящика салона.

3. Подденьте отверткой фиксаторы пистонов (по одному с левой и правой стороны) крепления нижней накладки панели приборов...

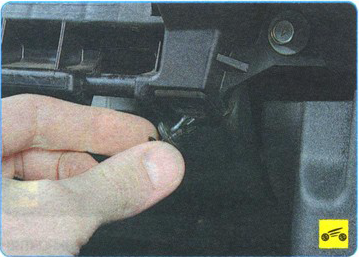

4. ...и извлеките пистоны крепления.

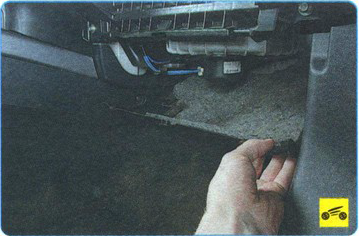

5. Снимите нижнию накладку панели приборов, опуская ее вниз.

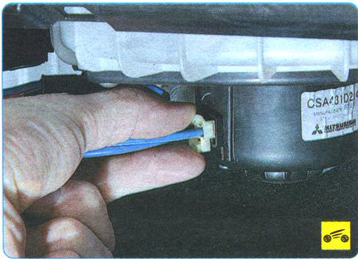

6. Нажмите на фиксатор колодки жгута проводов...

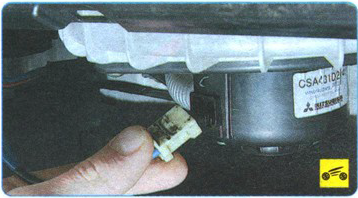

7. ...и отсоедините колодку от вентилятора отопителя.

8. Выверните три винта крепления вентилятора отопителя к климатическому блоку...

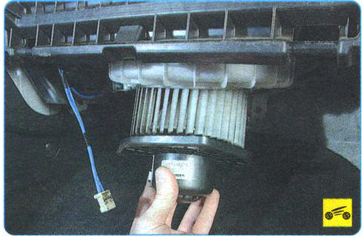

9. ...и извлеките вентилятор из отверстия в климатическом блоке.

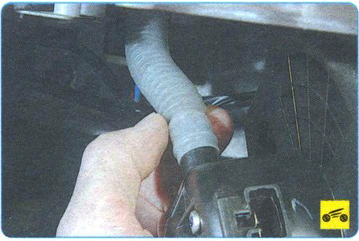

10. Снимите с патрубка вентилятора отопителя воздухоподводящий шланг охлаждения щеток электродвигателя...

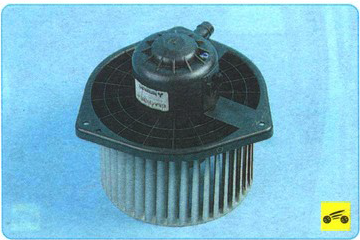

11. ...и снимите вентилятор.

12. Установите вентилятор отопителя и все снятые детали в обратной последовательности.

Источник: Руководство по эксплуатации издательства "Третий Рим"
