Замена топливного бака Mitsubishi Outlander 2007 - 2010, XL

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь бака по линии стыка верхней и нижней его частей, можно пропаять эти места (рекомендуется проводить работу в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем запаяйте место течи мягким припоем.

Паять можно только тщательно промытый и просушеный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться. Для промывки топливного бака используйте моющие средства «Яобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак. Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Поэтому перед снятием топливного бака постарайтесь выработать как можно больше топлива из бака, а остатки топлива удалить после отсоединения шланга наливной трубы.

Вам потребуются: ключи «на 7», «на 12», «на 14», отвертка с плоским лезвием.

1. Снизьте давление в системе питания.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

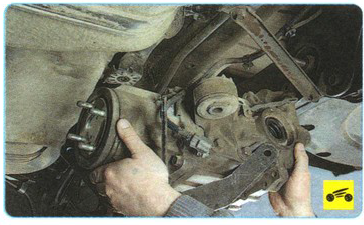

3. На полноприводном автомобиле снимите редуктор заднего моста.

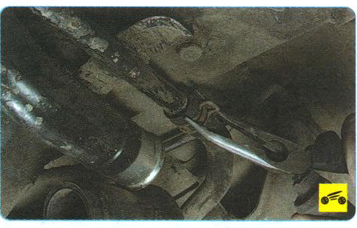

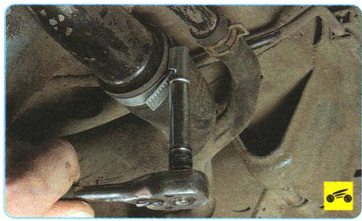

4. Ослабте хомут крепления шланга.

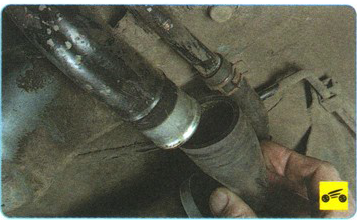

5. ...и отсоедините шланг от патрубка наливной трубы топливного бака.

6. Сожмите пассатижами отогнутые ушки хомута крепления шланга, сдвиньте хомут по шлангу...

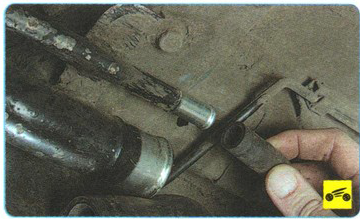

7. ...и снимите шланг с патрубка трубы вентиляции топливного бака.

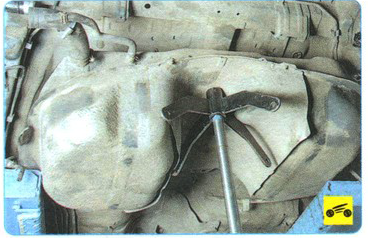

8. Установите под топливный бак надежную опору.

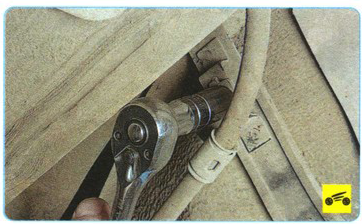

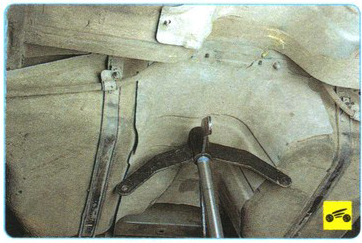

9. Отверните гайки крепления кронштейнов тросов стояночного тормоза от хомутов топливного бака.

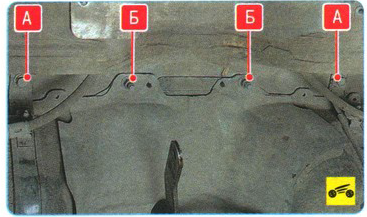

10. Выверните два болта А переднего крепления хомутов топливного бака и отверните две гайки Б крепления топливного бака к основанию кузова.

11. Опустите хомуты крепления и слегка опустите вниз топливный бак.

12. Ослабьте хомут крепления шланга вентиляции топливного бака, сдвиньте его по шлангу...

13. ...и отсоедините шланг вентиляции от штуцера топливного бака.

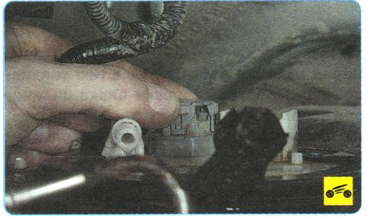

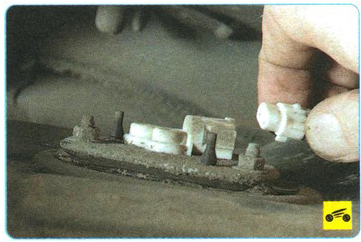

14. Отожмите фиксатор крепления...

15. ...и разъедините колодки «массы».

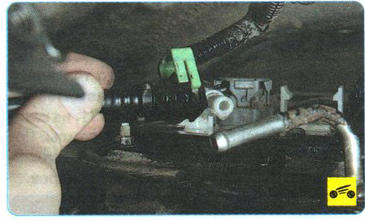

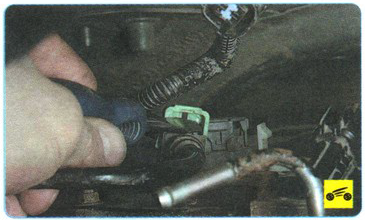

16. Подденьте отверткой с прямым лезвием фиксатор наконечника топливопровода и поднимите фиксатор вверх.

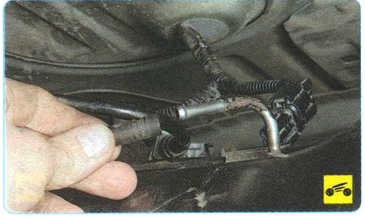

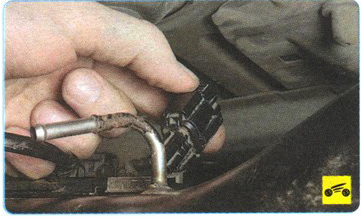

17. Отсоедините наконечник топливной магистрали от штуцера топливного модуля.

При снятии шланга может вытечь немного топлива. Вытрите его ветошью.

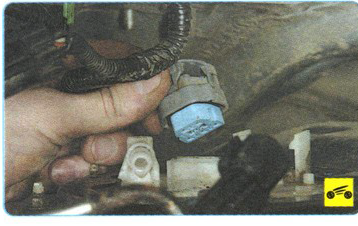

18. Отожмите фиксатор...

19. ...и отсоедините колодку жгута проводов от топливного модуля.

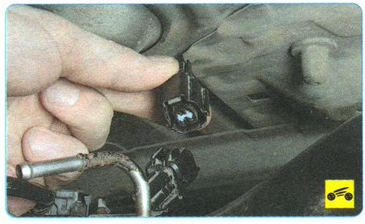

20. На полноприводном автомобиле отсоедините колодку проводов от дополнительного датчика уровня топлива.

21. Аккуратно опустите бак.

22. Установите топливный бак в порядке, обратном снятию.

23. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

Источник: Руководство по эксплуатации издательства "Третий Рим"
