Снятие и установка раздаточной коробки Mitsubishi Outlander 2007 - 2010, XL

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Торцевая головка 14 мм
  • Торцевая головка 17 мм
  • Ключ трещоточный
  • Удлинитель торцевых головок
  • Ключ накидной прямой 24 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Шприц
  • Широкая емкость для слива масла
  • Тканевые перчатки
  • Уплотнительное кольцо
  • Уплотнительное кольцо вентиляционного канала раздаточной коробки
  • Трансмиссионное масло

Примечание:

Работы по снятию раздаточной коробки удобнее выполнять на подъемнике или смотровой канаве.

Снятие и установка раздаточной коробки Mitsubishi Outlander XL

1. Слейте масло из раздаточной коробки.

2. Снимите карданную передачу.

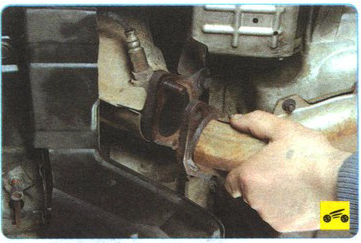

3. Снимите приемную трубу.

4. Выверните два болта переднего крепления защитного бруса силового агрегата к рамке радиатора.

5. Выверните болт заднего крепления к поперечине передней подвески.

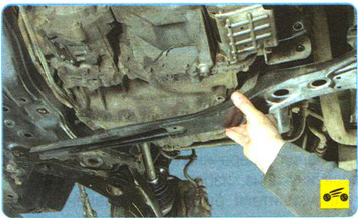

6. Снимите защитный брус.

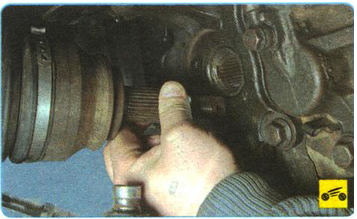

7. Снимите приводы передних колес.

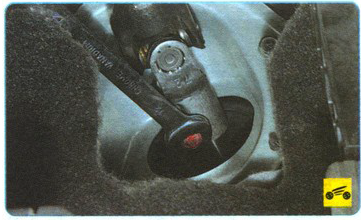

8. В салоне автомобиля, под панелью приборов, выверните болт клеммового соединения рулевого вала с валом рулевого колеса.

Примечание:

Перед разъединением, пометьте их взаимное расположение.

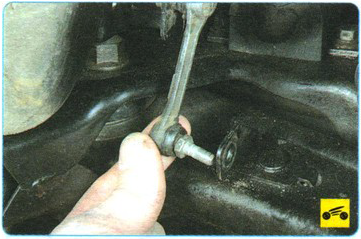

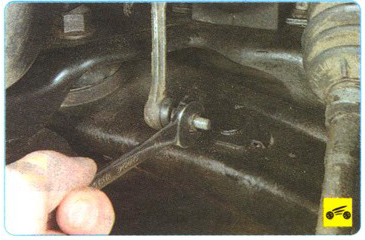

9. Отверните гайку крепления тяги датчика электрокорректора фар к нижнему рычагу передней подвески.

10. Извлеките шпильку тяги из отверстия в кронштейне рычага.

11. Подведите под поперечину передней подвески надежные опоры, выверните болты крепления поперечины к кузову и опустите поперечину вниз, избегая натяжения шлангов гидроусилителя рулевого управления.

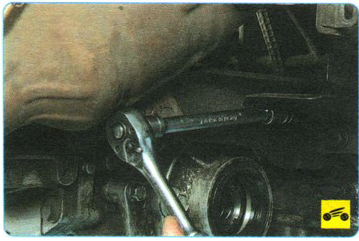

12. Выверните два болта крепления кронштейна каталитического нейтрализатора к блоку цилиндров.

13. Выверните болт крепления каталитического нейтрализатора к кронштейну.

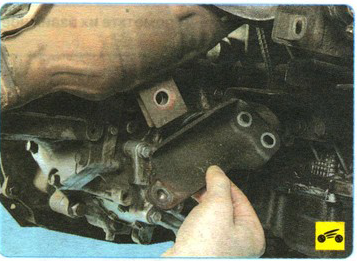

14. Снимите кронштейн.

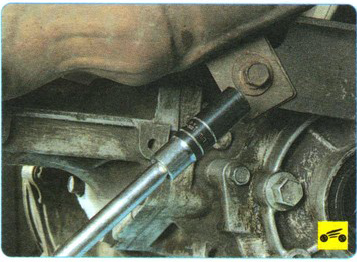

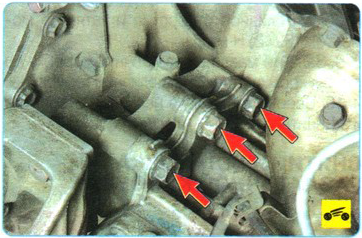

15. Выверните три болта верхнего крепления раздаточной коробки Mitsubishi Outlander.

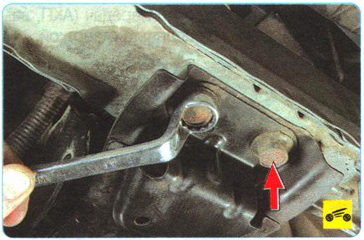

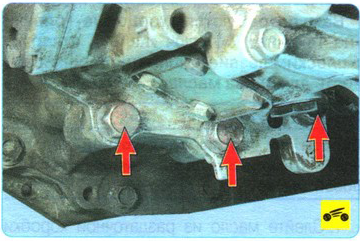

16. Выверните три болта нижнего крепления раздаточной коробки к картеру коробки передач.

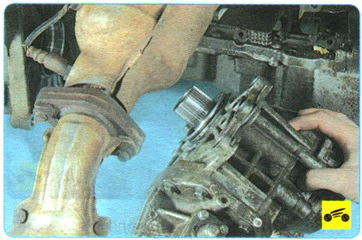

17. Снимите раздаточную коробку сдвинув ее вправо и вниз.

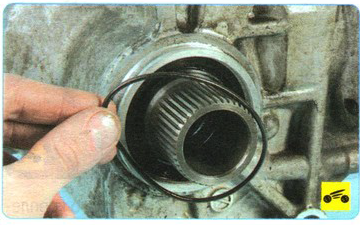

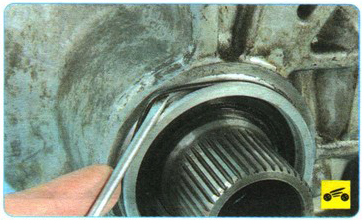

18. Перед установкой, замените уплотнительное кольцо между раздаточной коробкой и механической коробкой передач (АКП, вариатором), для чего подденьте отверткой и снимите кольцо.

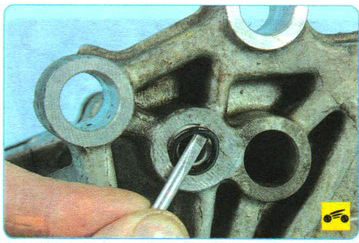

19. Подденьте отверткой и извлеките уплотнительное кольцо вентиляционного канала раздаточной коробки.

20. Смажьте трансмиссионным маслом рабочую кромку уплотнителей.

21. Установите раздаточную коробку и все снятые детали в порядке, обратном снятию.

22. Залейте масло в раздаточную коробку.

Источник: Руководство по эксплуатации издательства "Третий Рим"
