Ремонт амортизаторной стойки передней подвески Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ накидной изогнутый - 19 мм
• Приспособление для сжатия пружин
• Монтажная лопатка

Детали и расходники:

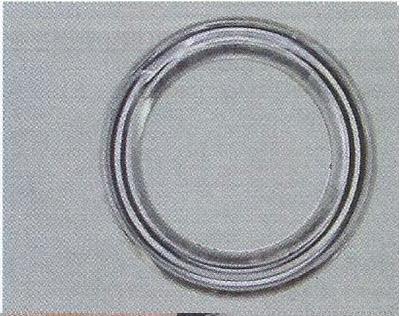

• Резиновая прокладка пружины
• Защитный чехол штока амортизаторной стойки
• Верхняя опора стойки

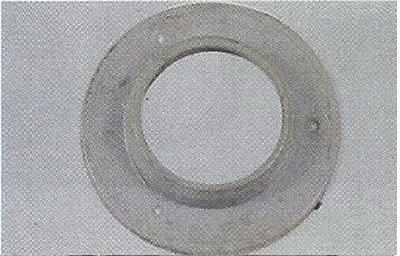

• Втулка опорного подшипника стойки

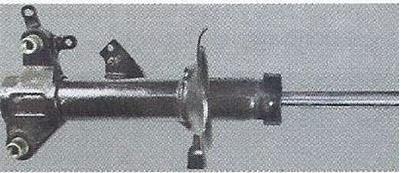

• Амортизаторная стойка

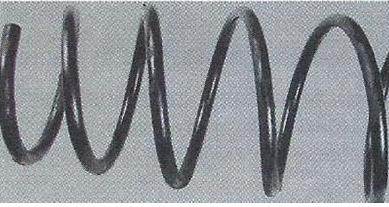

• Пружина

Ремонт амортизатора телескопической стойки в гаражных условиях обычно не приводит к желаемому результату, поэтому в данном подразделе рассмотрена только замена амортизатора, пружины подвески и верхней опоры стойки.

Детали передней амортизаторной стойки:

1 - амортизатор;

2 - пружина;

3 - гайка штока амортизатора;

4 - верхняя пластина крепления амортизаторной стойки;

5 - втулка упорного подшипника амортизаторной стойки;

6 - верхняя опора крепления амортизаторной стойки;

7 - верхняя опорная чашка пружины;

8 - верхнее резиновое кольцо;

9 - защитный чехол.

1. Снимите амортизаторную стойку с автомобиля. Более подробно здесь.

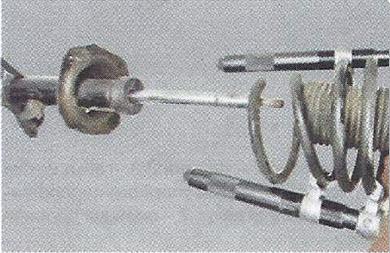

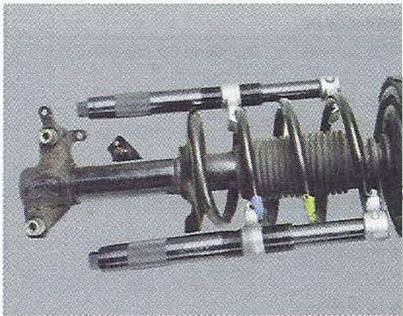

2. Установите приспособление для сжатия пружины и сожмите пружину.

3. Отверните гайку штока амортизатора.

4. Снимите верхнюю пластину крепления амортизаторной стойки с прокладкой.

5. Снимите втулку упорного подшипника амортизаторной стойки.

6. Снимите верхнюю тарелку пружины с буфером сжатия и пружиной.

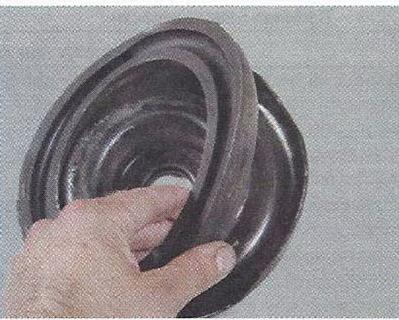

7. Снимите с верхней тарелки пружины резиновую прокладку.

8. Осмотрите резиновую прокладку пружины. Если она обжата, затвердела или надорвана, замените ее.

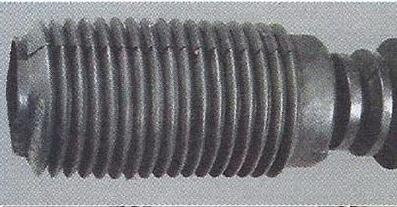

9. Осмотрите защитный чехол штока амортизаторной стойки. Если на нем появились потертости или трещины, замените чехол.

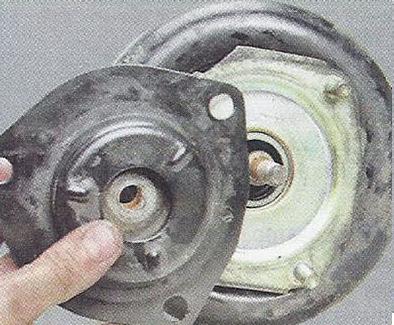

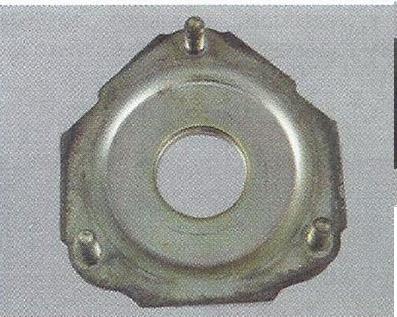

10. Осмотрите верхнюю опору стойки. Дефектную опору замените.

11. Проверьте втулку опорного подшипника стойки. Сильно изношенную втулку замените новой.

12. Осмотрите детали стойки. При обнаружении трещин, деформации и разрушений на корпусе стойки, нижней чашке пружины замените стойку.

13. Установите амортизаторную стойку в вертикальное положение и несколько раз до упора опустите, поднимите шток амортизатора. Перемещая шток, убедитесь в том, что он перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, замените амортизаторную стойку при обнаружении потеков жидкости.

Примечание:

Данная проверка работы амортизаторной стойки приблизительная, для более точной оценки ее технического состояния обратитесь в автосервис.

14. Замените пружину, если на ней обнаружены трещины или деформированы ее витки.

15. Соберите телескопическую стойку в порядке, обратном разборке.

Примечания:

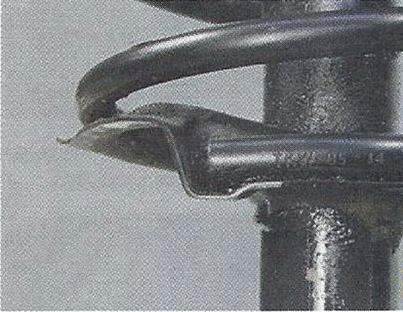

При установке пружины следите за тем, чтобы конец нижнего витка упирался в специальный выступ нижней чашки пружины.

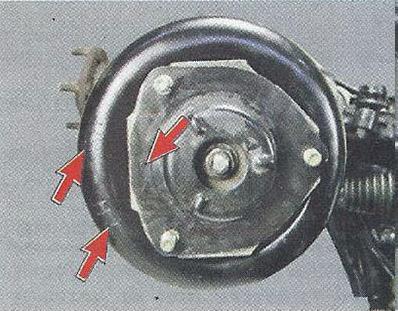

При установке верхней опорной чашки и верхней опоры убедитесь, что пружина правильно встала в резиновое гнездо, а метки на верхней пластине крепления амортизаторной стойки и метка на верхней опорной чашке пружины при установке стойки на автомобиль обращены наружу.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
