Ремонт механической коробки переключения передач в автомобиле Mitsubishi Lancer 9 (2.0)

Приступим, в принципе ничего сложного нет.

Перед снятием коробки, слейте масло, и выньте ШРУСЫ!

1. Снимаем коробку с автомобиля. (весит килограмм 40 поэтому осторожнее!)

2. Снимаем выжимной подшипник, вилку сцепления и откручиваем вал на котором держался выжимной. 4 болта под ключик на "10" Откручиваем датчик скорости и датчик заднего хода.

3. Откручиваем по кругу 14 болтов крепления половинок корпуса снаружи, и 2 болта внутри колокола (со стороны выжимного подшипника и диска cцепления). Ключ "14"

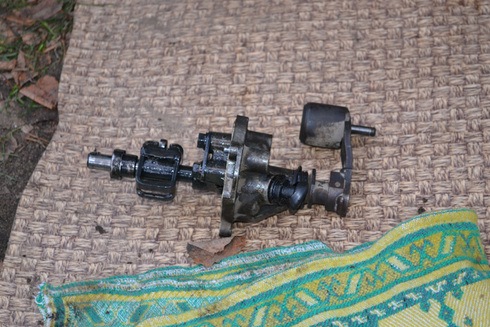

4. Снимаем муфту переключения, для этого: Ставим нейтральное положение скоростей, муфта должна двигаться вдоль своей оси (к болту (1) и от него) откручиваем болт фиксации муфты (1). И 4 болта крепления самой муфты (2). Вынимаем муфту в сборе, выйти должна легко. На конце оси есть поднипник "Т" образной формы, его не теряем.

1

2

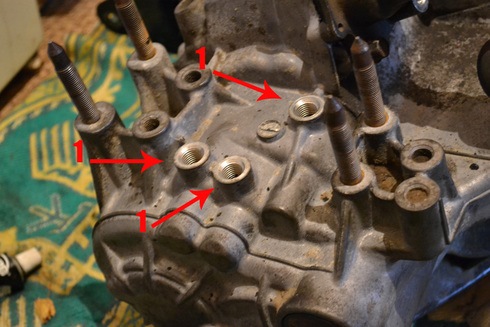

5. Откручиваем 3 болта крепления осей вилок переключения передач (1) Они имеют одинаковую длинну и резьбу, поэтому можно и перепутать. Ничего страшного не случится, просто позже усилия при переключении кпп немного изменятся в виду разного износа пружин и шариков в этих болтах.

3
6. Откручиваем нижний лючок. крепится на 6 болтиках на "10".

7. Откручиваем шестерню задней передачи, болт находится рядом с болтом отверстия для заливки масла. Он под звёздочку, но можно открутить разводным ключём, т.к. нчего раньше не откручивалось и всё закисшее.

8. Переварачиваем коробку вниз "колоколом". Сверху будет видна резиновая заглушка (1), аккуратненько выковыриваем её отвёрткой. Засажена она туда плотно, поэтому вытащить её не повредив бортик наверное нельзя (установку потом необходимо производить на герметик) разжимаем стопорное кольцо подшипника вторичного вала (2) при этом тянем верхний корпус коробки вверх, покачивая. Или есть помощник слегка ударяем молоточком по подшипнику. Выйти должно довольно легко.

4

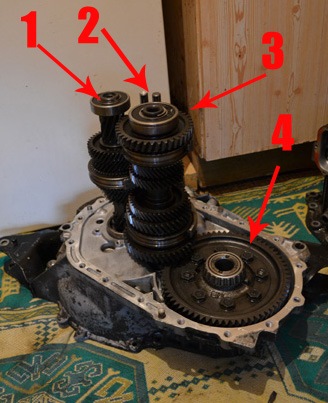

9. Сняться должен только корпус, валы и вилки переключения должны остаться во второй половине корпуса.

Первичный вал (1)
Вилки ПП (2)
Вторичный вал (3)
Планетарка (она же дифференциал) (4)

5

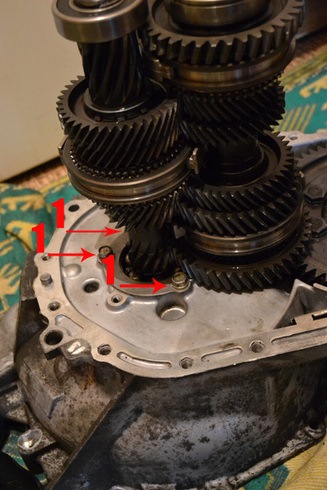

10. Для того чтобы снять валы необходимо открутить 3 болта (1) фиксации подшипника первичного вала.

6

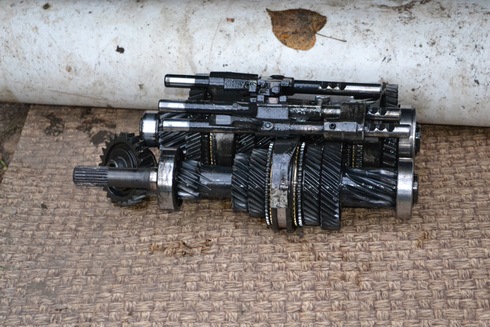

11. Валы необходимо снимать вместе, не разъеденяя друг от друга (дабы избежать трудностей по их соединению, если конечно цель разбора не замена подшипников валов).

7

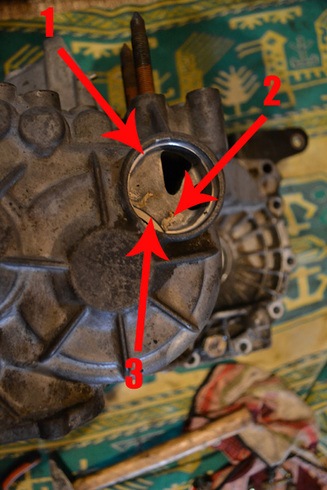

12. После снятия валов дефектуем подшипники. Сборные закрытые подшипники необходимо покрутить, послушать, проверить на наличе люфтов. Роликовые рассыпные подшипники необходимо осмотреть визуально на наличие выработки. Внешняя обойма таких подшипников в корпусе должна стоять неподвижно, т.е. быть запресована. Если всётаки какая-то из обойм имеет свободное вращение в корпусе то необходимо следующее. Место для подшипника первичного вала, сальник первичного вала. Подшипник вторичного вала (2) Внешняя обойма подшипника дифференциала с сальником ШРУСА.

8

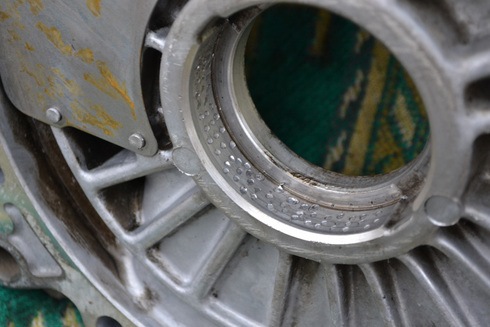

13. Аккуратно вынимаем внешнюю обойму из корпуса (3). Выбиваем сальник ШРУСА. Берём круглое керно, молоток и аккуратно керним всю поверхность посадочного места обоймы.

9
14. После того как керновка закончилась, запресовываем обойму обратно. ВНИМАНИЕ! При снятии обоймы, могут иметься проставочные кольца. Их нужно вставить на свои места обратно. причём с одной стороны они могут быть, а с другой нет.

15. В нижней части коробки, расположен магнит, который притягивает металлиескую стружку образовавшуюся во время эксплуатации автомобиля его можно разобрать и почистить.

16. Сборку производить в обратном порядке, с использованием герметика! Болты крепления половинок затягивать в последовательности крест на крест, с протяжкой.

Примечания: Коробку отмывал на мойке, и внутри и снаружи. Причём снаружи кое-как отмыли! ито не всё. Перепресовывать подшипники отдавал в сервис. Перебрать при желании можно за 1 день.

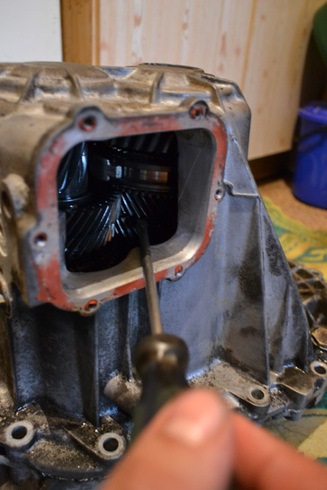

Внимание: при установке вторичного вала необходимо уделить роликовому подшипнику который находится в корпусе, вставлять вал надо аккуратно, поправляя тонкой отвёрткой ролики подшипника! Для того чтобы верхний подшипник вторичного вала окончательно зашёл в стопорное кольцо необходимо засунуть отвёртку между шестернями вторичного вала и поддеть его вверх.

10
Вот в принципе и все.
