Ремонт модуля топливного насоса на Nissan Almera Classic

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Бокорезы

Детали и расходники:

  • Уплотнительные кольца
  • Фильтр топливного насоса
  • Клапан стакана топливного насоса

Разборка и ремонт модуля топливного насоса на Nissan Almera Classic

1. Снимите с автомобиля модуль топливного насоса (инструкция здесь).

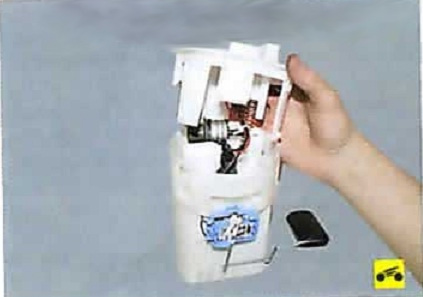

Модуль топливного насоса Nissan Almera Classic

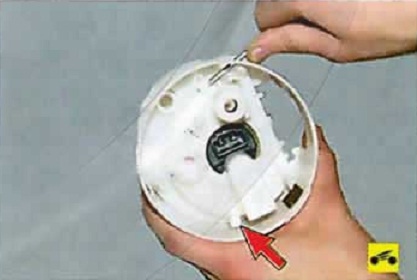

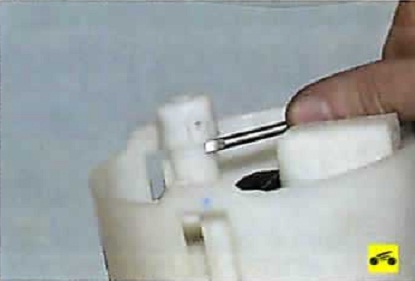

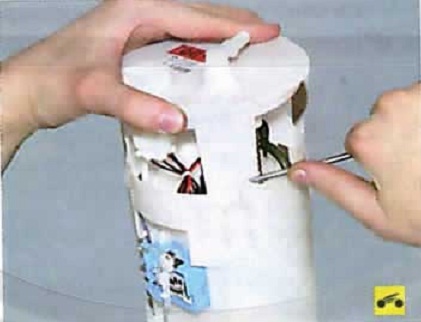

2. Отожмите отверткой три фиксатора.

Фиксаторы топливного насоса Nissan Almera Classic

3. Отсоедините крышку модуля топливного насоса от стакана.

Снятие крышки модуля топливного насоса Nissan Almera Classic

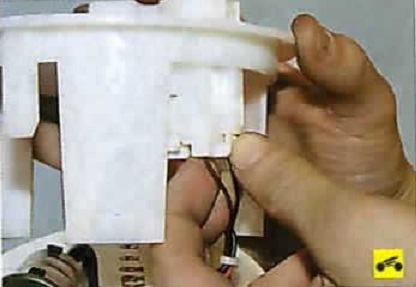

4. Нажмите на фиксатор.

Нажатие на фиксатор модуля топливного насоса Nissan Almera Classic

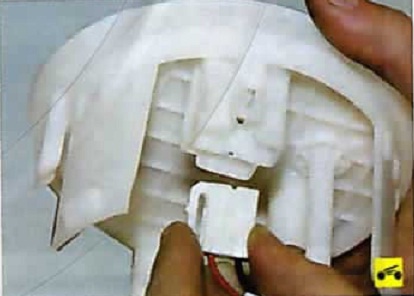

5. Отсоедините колодку проводов датчика уровня топлива от разъема крышки.

Отсоединение колодки проводов датчика уровня топлива Nissan Almera Classic

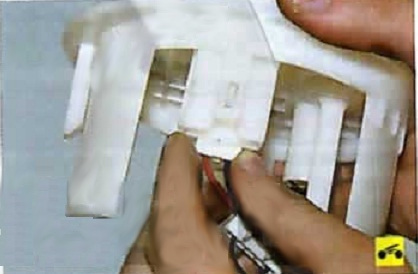

6. Нажмите на фиксатор, расположенный в левой части колодки проводов питания топливного насоса.

Фиксатор левой части колодки проводов питания топливного насоса Nissan Almera Classic

7. Отсоедините колодку от разъема крышки.

Отсоединение колодки от разъема крышки топливного насоса Nissan Almera Classic

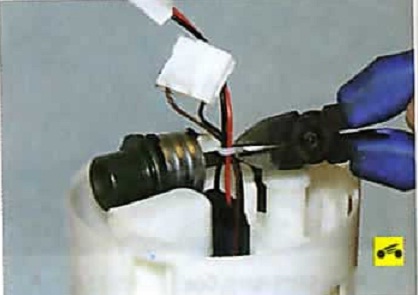

8. Перережьте пластмассовый хомут, стягивающий провода.

Перерезание проводов топливного насоса Nissan Almera Classic

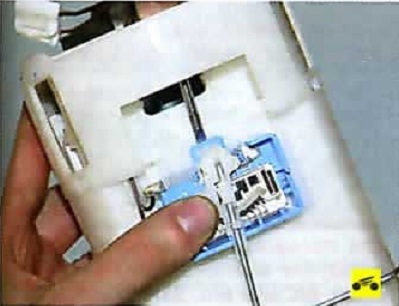

9. Отожмите фиксатор в верхней части датчика уровня топлива.

Фиксатор верхней части датчика уровня топлива Nissan Almera Classic

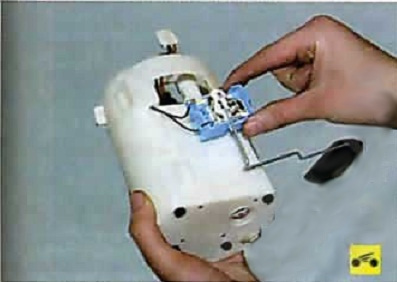

10. Снимите датчик со стакана.

Снятие датчика уровня топлива Nissan Almera Classic

11. Разожмите кронштейн крепления регулятора.

Кронштейн крепления регулятора Nissan Almera Classic

12. Снимите кронштейн.

Снятие кронштейна крепления регулятора Nissan Almera Classic

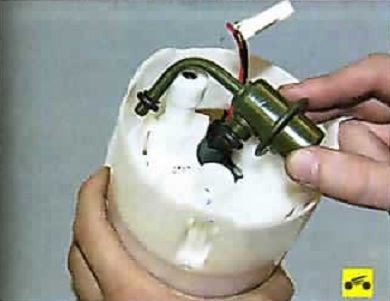

13. Преодолевая сопротивление уплотнительных колец, извлеките из корпуса топливного модуля регулятор давления.

Регулятор давления топлива Nissan Almera Classic

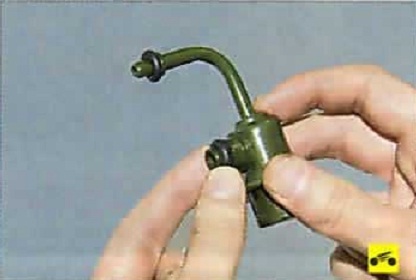

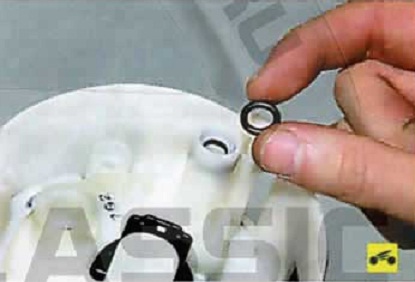

14. Снимите со штуцеров регулятора давления уплотнительные кольца.

Снятие уплотнительных колец со штуцеров регулятора давления Nissan Almera Classic

15. Замените уплотнительные кольца.

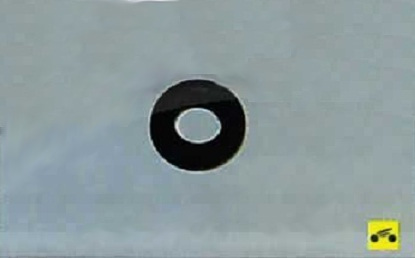

Уплотнительное кольцо регулятора давления топлива Nissan Almera Classic

16. Нажмите на фиксатор.

Фиксатор колодки с проводами топливного насоса Nissan Almera Classic

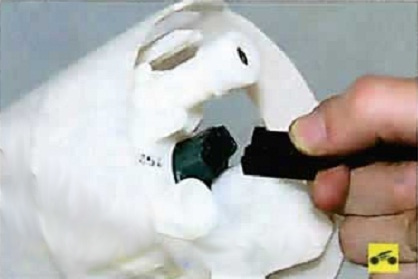

17. Отсоедините колодку с проводами от топливного насоса.

Отсоединение колодки с проводами от топливного насоса Nissan Almera Classic

18. Отожмите фиксатор.

Фиксатор наконечника напорной магистрали Nissan Almera Classic

19. Снимите наконечник с напорной магистрали.

Снятие наконечника с напорной магистрали Nissan Almera Classic

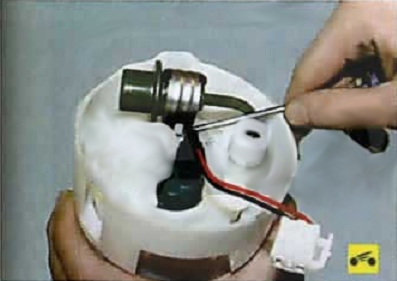

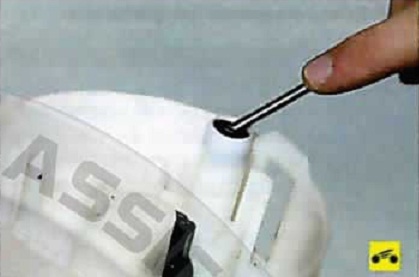

20. Подденьте отверткой уплотнительное кольцо в канавке напорной магистрали.

Уплотнительное кольцо в канавке напорной магистрали Nissan Almera Classic

21. Извлеките уплотнительное кольцо из канавки напорной магистрали. Замените сильно обжатое, затвердевшее или поврежденное кольцо.

Снятие уплотнительного кольца из канавки напорной магистрали Nissan Almera Classic

22. Отожмите два фиксатора корпуса топливного насоса.

Фиксаторы корпуса топливного насоса Nissan Almera Classic

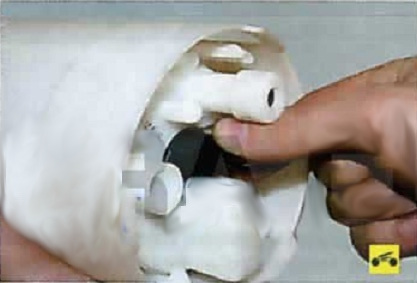

23. Преодолевая упругое сопротивление наконечника выпускного штуцера топливного насоса, извлеките из корпуса модуля корпус топливного насоса.

Извлечение корпуса топливного насоса Nissan Almera Classic

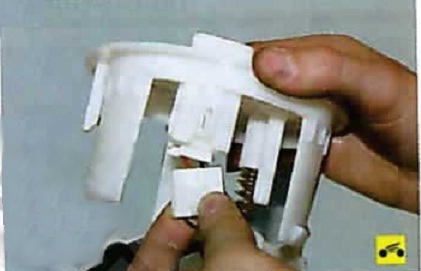

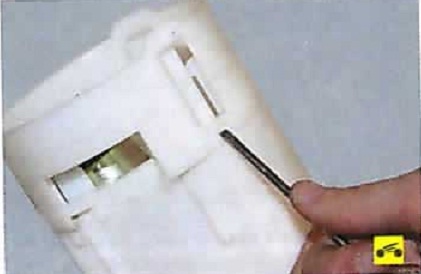

24. Отожмите отверткой три фиксатора корпуса топливного насоса.

Фиксаторы корпуса топливного насоса Nissan Almera Classic

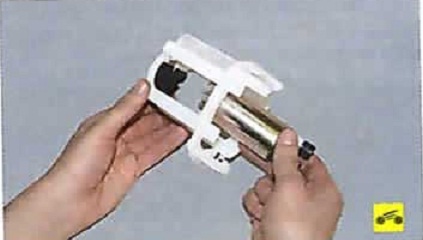

25. Сдвиньте наружу корпус топливного насоса.

Сдвиг корпуса топливного насоса Nissan Almera Classic

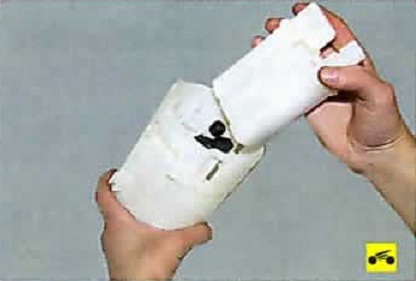

26. Извлеките топливный насос в сборе с корпусом и топливным фильтром из стакана топливного модуля.

Извлечение топливного насоса Nissan Almera Classic

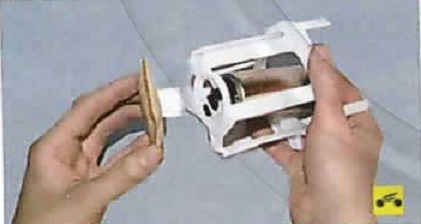

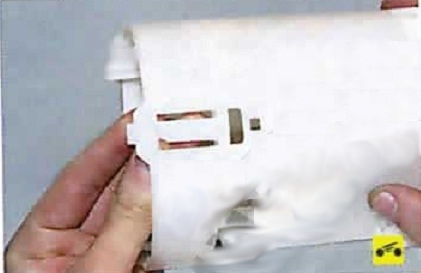

27. Снимите топливный фильтр с всасывающего патрубка топливного насоса.

Снятие топливного фильтра с всасывающего патрубка топливного насоса Nissan Almera Classic

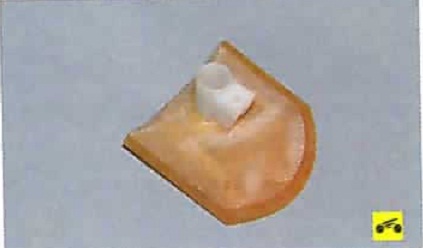

28. Промойте или замените фильтр, если он загрязнен.

Фильтр топливного насоса Nissan Almera Classic

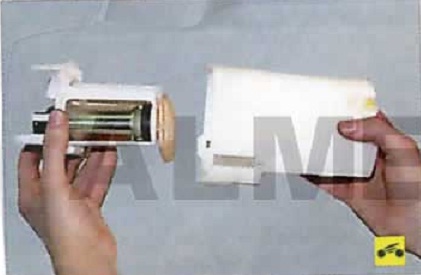

29. Извлеките топливный насос из корпуса.

Извлечение топливного насоса из корпуса Nissan Almera Classic

Примечание:

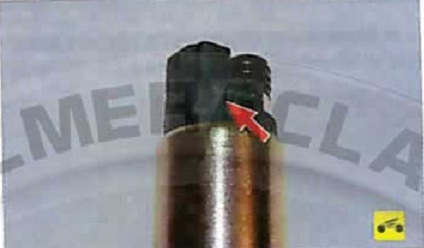

На топливном насосе есть маркировка с указанием номера по каталогу.

Маркировка топливного насоса Nissan Almera Classic

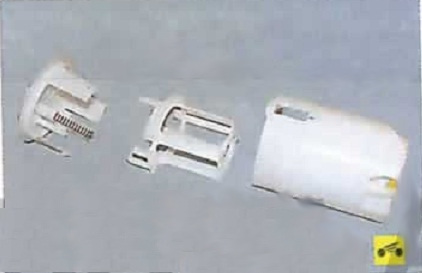

30. Проверьте целость корпусных деталей модуля топливного насоса. Замените поврежденные детали.

Детали модуля топливного насоса Nissan Almera Classic

31. Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь стакана и удерживать ее в стакане модуля топливного насоса.

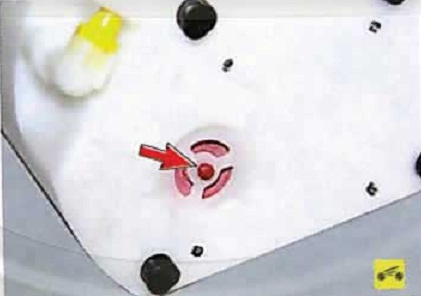

Расположение клапана стакана топливного насоса Nissan Almera Classic

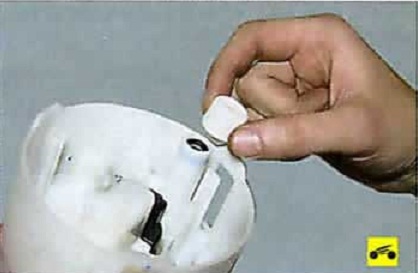

32. Замените неисправный клапан или стакан в сборе.

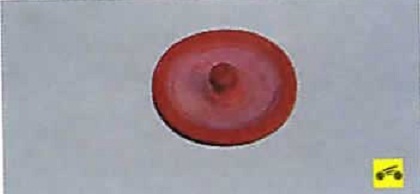

Клапан стакана топливного насоса Nissan Almera Classic

33. Соберите топливный модуль в порядке, обратном разборке.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://remont-nissan-almera.net/dvigatel/154-sistema-pitaniya-remont-modulya-toplivnogo-nasosa.html
