Ремонт моторчика блока климат-контроля в автомобиле Ford Focus 2

В один прекрасный день еду, слушаю музычку, жара на улице, закрываю окна и включаю климат на минимум. И через полминуты покрываюсь потом. Музыку на минимум, а вентилятор печки то не крутится! хотя заслонки все двигаются, температура меняется. До этого климатом не пользовался недели две.

Предохранители и релюшки целые. Еду на сервис к электрику, он смотрел минут 20 и выдаёт: У тебя щетки на моторчике стёрлись, а чтобы снять моторчик, нужно снимать всю панель.

Изучаю систему. Кстати на климатных фокусах можно запустить самодиагностику блока климат-контроля. Для активации самодиагностики нужно включить климат, зажать кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд, затем отпустить и сразу нажать «AUTO» в течение 1.5 секунд. Запустится самодиагностика. На дисплее будет отображаться ход выполнения процесса. Обнаруженные ошибки будут отображены на обеих сторонах дисплея. Коды четырёхзначные.

Итак, принцип работы вентилятора довольно прост — имеется три устройства, отвечающие за обороты вентилятора:

1. Блок климата, который на панели с кнопочками.

2. Регулятор/усилитель оборотов моторчика (он находится чуть выше крышки салонного фильтра). Внутри его плата с парой транзисторов. Он усиливает слаботочный сигнал от блока климата и передаёт на моторчик усиленный. У него очень мощное охлаждение в виде множества двухсантиметровых ножек которые выходят в область перед моторчиком, то есть блок этот охлаждается потоком воздуха, забираемого моторчиком, следовательно охлаждается он только когда моторчик крутится.

Вот его фото

Регулятор

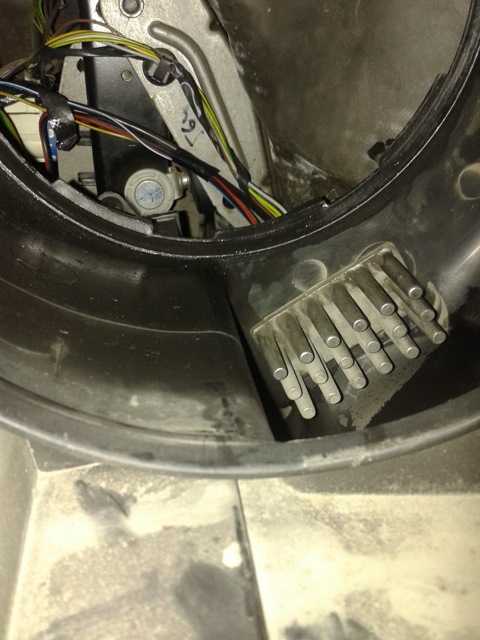

Так он у меня выглядит установленный, здесь на фото моторчик снят. Фото сделано со стороны бардачка.

А на неклиматных фокусах стоит обычное термореле с сопротивлениями. И если оно ломается, то вентилятор работает только на одной 4 скорости.

3. Сам моторчик с двумя контактами, один идёт из регулятора, а второй масса.

От блока климата идёт пара проводков + и — на регулятор. А через регулятор идёт провод на моторчик, то есть к нему подходит колодка с четырьмя контактами. Вольтаж с блока климата идёт на моём заведенном авто от 13,6 до 13,1 Вольт. Причём с уменьшением числа оборотов на блоке напруга на регулятор увеличивается. Затем регулятор преобразует и усиливает это сигнал и выдаёт на моторчик сигнал с напругой от 5 до 12 Вольт на моём незаведенном авто. Силу тока не измерял.

Вообще, сначала я просто снял моторчик печки. Снимается не сказать, что трудно, но не очень удобно, нужна только торкс отвертка. Моторчик снял за 10 минут. Снимать панель не нужно. Сначала разобрал бардачок, вытащил его, затем отсоединил колодку рециркуляции и открутил три самореза, крепящие кожух печки, он же шторка рециркуляции, здесь сложнее всего открутить третий саморез, он находится между кожухом и стенкой, отделяющей подкапотное пространство и салон. Но всё можно нащупать рукой. Потом положил на пол ГЕМ модуль — он под бардачком крепится на пару закручивающихся от руки саморезов и через образовавшееся пространство вытащил кожух рециркуляции. И увидел моторчик

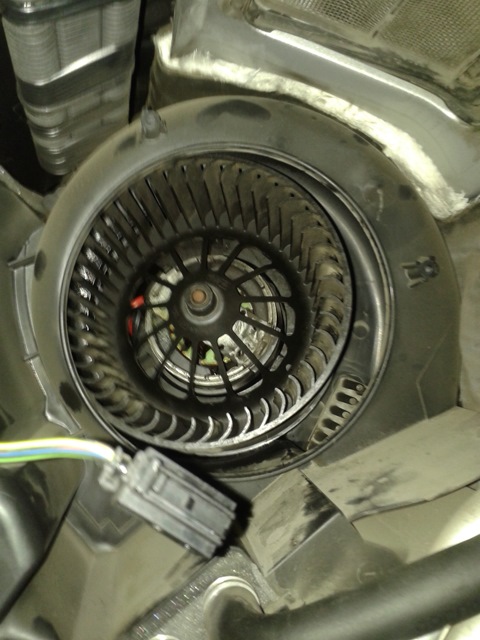

Фото со стороны бардачка. На фото моторчик не зафиксирован (фотал чтоб посмотреть как его обратно установить) Кстати здесь сверху фото видна сетка забора воздуха с улицы.

Нужно отщелкнуть язычок на корпусе моторчика со стороны водителя и провернуть против часовой стрелки. Всё, моторчик можно вытащить через низ бардачка.

Моторчик был весь грязный и еле-еле крутился от руки. Засоряется он от того, что находится перед салонным фильтром и вся грязь сначала проходит через него. Почистил я его отверткой и задул везде где можно WD-40. Моторчик стал намного легче крутиться, но если провернуть резко от руки, то он делал где-то полоборота самостоятельно. Ладно думаю, дай поставлю. Поставил, подключил и всё закрутилось нормально, повключал-повыключал климат, и на третий-четвертый раз моторчик опять встал. Я подлез рукой к нему, а он крутится, но еле-еле, я ему помог и он закрутился нормально. Затем опять выключил-включил климат, и опять то же самое, но только с моей помощью моторчик уже не раскрутился до нужных оборотов, я опять выключил-включил климат, и моторчик вообще не крутился и не раскручивался с моей помощью.

Ладно, делаю перекур и снимаю опять моторчик, решил прочистить карбклинером, плюс запитал напрямую от аккума, ну он нормально крутиться, только в путь. Поставил на место и опять то же самое всё повторилось. Мне это поднадоело. На следующий день купил литиевую аэрозольную смазку, снял, промазал все подшипники, крыльчатка еще чуть легче крутиться стала, теперь сама делала примерно один оборот после раскрутки рукой. Ставлю назад и всё повторяется снова, но когда он работал еще сам, я покрутил его минут 10 на максимальных оборотах для расхождения смазки, но ничего не изменилось — он всё равно в стал.

На форуме подсказали разобрать моторчик полностью и смазать везде литолом. Так и сделал. Еще заехал а автомагазин, покрутил новые моторчики от тазов — оказалось они крутяться легче чем мой, "типа" почищенный.

Разобрал свой моторчик минут за 10. Крыльчатку не грел феном, как советовали, чуть побрызгал WD40 и зажав в тисках вал снизу, аккуратно покручивая крыльчатка снялась. На всякий случай пометил маркером положение, затем так же поставил. При покручивании брался не за края крыльчатки — так она сильно гнётся, а за часть, которая около вала.

Система там безподшипниковая. Вал с обмоткой просто стоит насквозь в два шарика которые довольно жество закреплены на пластинах сзади и спереди корпуса моторчика. То есть вал крутится внутри этих шариков.

Развальцевал пластину, держащую вал и снял обмотку. Смотрю — а шарик, который запрессован в эту пластину остался на валу. Его заклинило там и мотор крутил вал вместе с этим шариком, прилагая большие усилия для этого. Снял с вала шарик, а под ним всё ржавое было.

Всё промыл карбклинером, затем везде промазал литолом, запрессовал шарик обратно на пластину и собрал. Ничего не люфтит и не задевает. Только когда завальцевал пластинку, смотрю а у меня вал со стороны щёток торчит на 2 миллиметра больше чем раньше, походу не так собрал, но вроде все так, пришлось крыльчатку не до конца на 2 миллиметра вставлять.

Крутиться крыльчатка стала реально легче — как на новых. Поставил мотор на место, 10 раз проверил, поставил кожух заслонки, заодно и там смазал литолом движущиеся части, еще 10 раз проверил — ничего не свистит, не вибрирует, всё норм. Кстати мотор у меня и раньше не свистел, не вибрировал, ни зимой, ни сейчас — просто встал и всё.

На разборку-сборку и смазку моторчика ушло не больше часа. Собрал всё обратно минут за 10. Третий дальний саморез кожуха рециркуляции прикрутил при помощи изоленты — саморез изолентой прикрепил к отвертке.

Работой доволен. Так, что у кого полностью встал моторчик — разбирайте его и смазывайте полностью литолом. Скорее всего заклинило именно моторчик. А я еще зачем-то всякими измерениями занимался. Ничего сложного нету.

Кстати кому интересна маркировка на моём моторчике

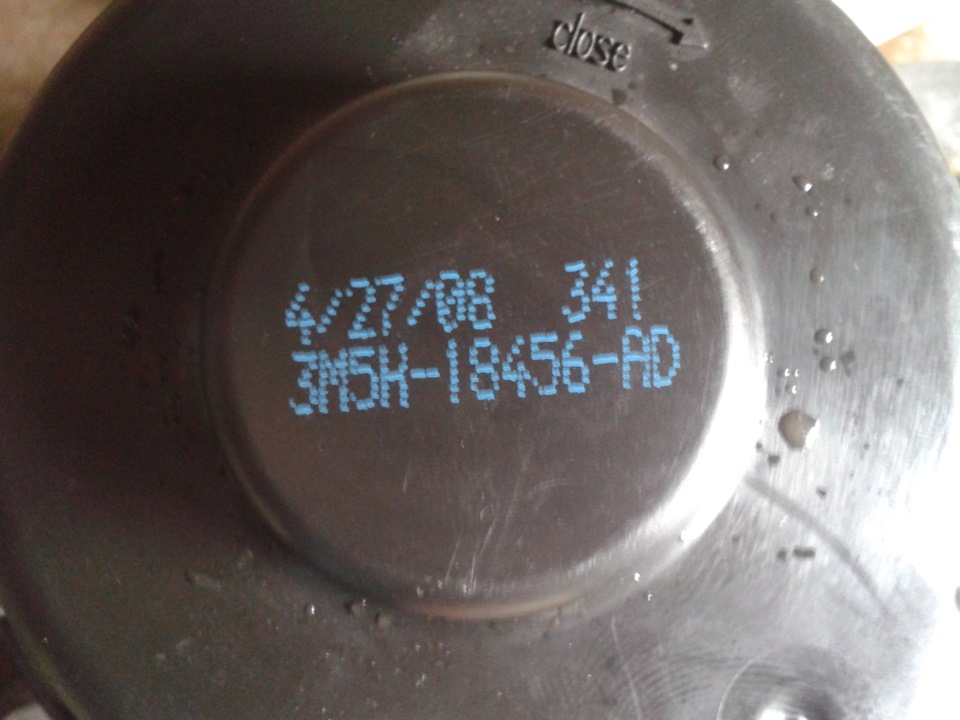

Сверху корпуса моторчика

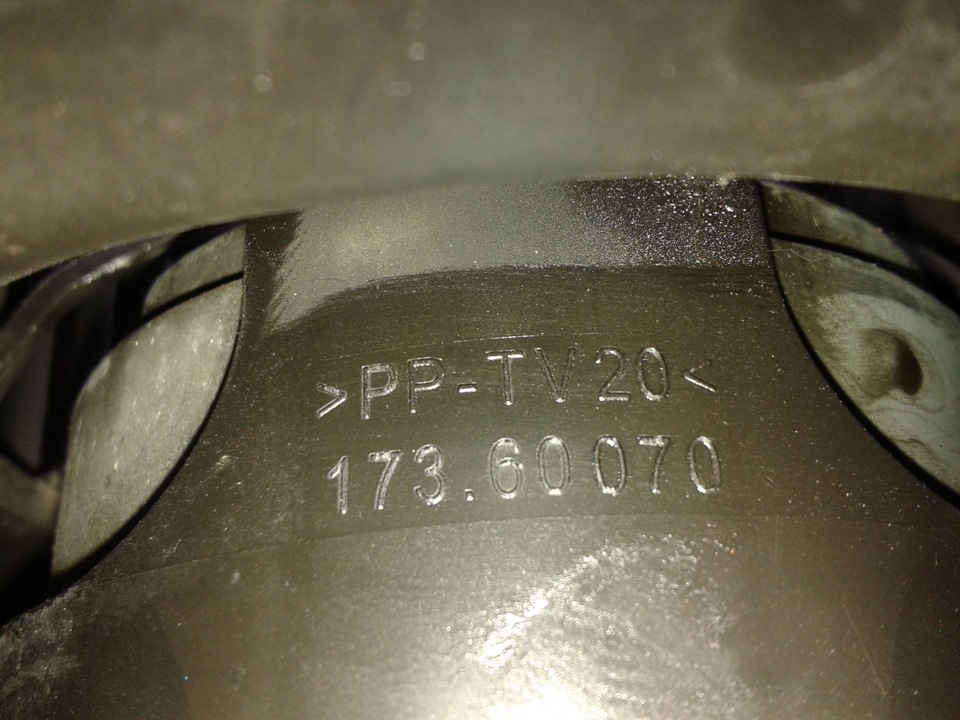

Сбоку корпуса моторчика
