Снятие и установка электронного блока управления системой пассивной безопасности в автомобиле Ford Focus 2

Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля поля, а также ключ TORX Т30.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола.

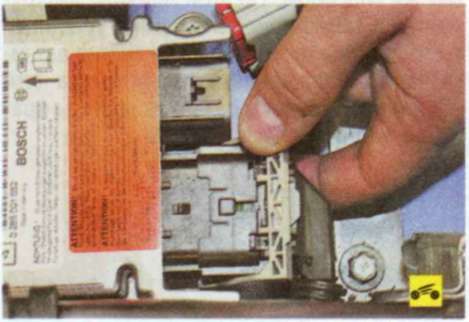

3. Отожмите фиксатор малой колодки жгута проводов...

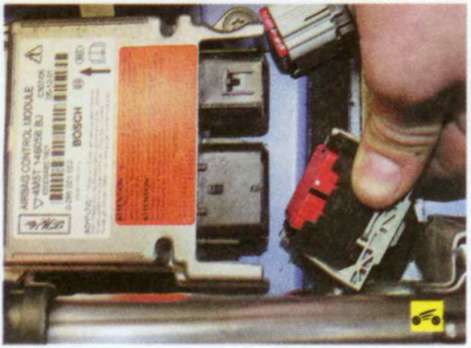

4. ...и отсоедините колодку от блока управления системой пассивной безопасности.

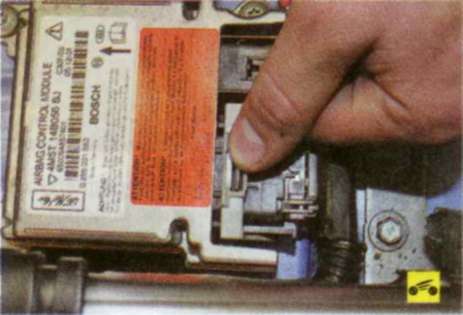

5. Нажмите на фиксатор держателя большой колодки жгута проводов...

6. ...отстегните держатель...

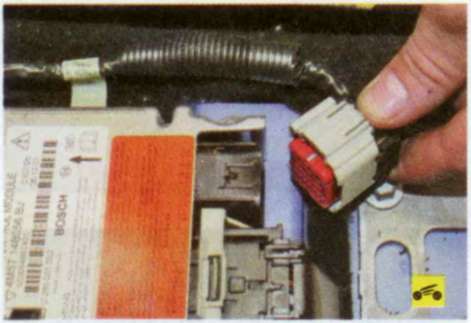

7. ...и отсоедините колодку от блока.

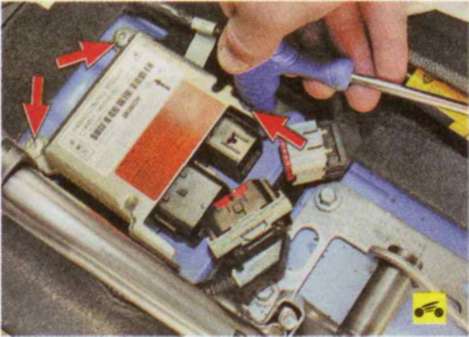

8. Выверните три болта крепления блока управления к основанию кузова...

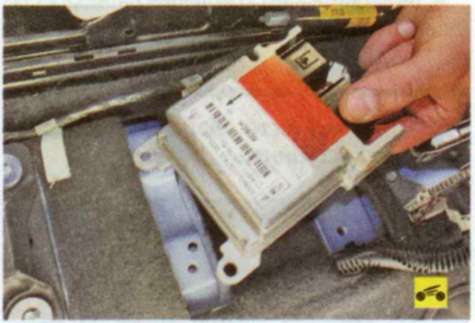

9. ...и снимите блок.

Примечания

Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой. Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку на его этикетке: она должна быть направлена вперед по направлению движения автомобиля.

10. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
