Ремонт моторчика стеклоподъёмника водительской двери

Пробег 221 000 километров. Замучил моторчик стеклоподъёмника водительской двери. То открывался, то вообще не реагировал на нажатие кнопки. Последнее время необходимо было стукнуть легонько по двери. Тогда моторчик работал как ничего и не было. С каждым днем стучать по двери приходилось все чаще и сильнее. Замена провода от моторчика до штекера не помогла. Пришлось разбирать всё повторно.

Информация может для кого-то и не новая, но кому-нибудь будет полезна, я уверен.

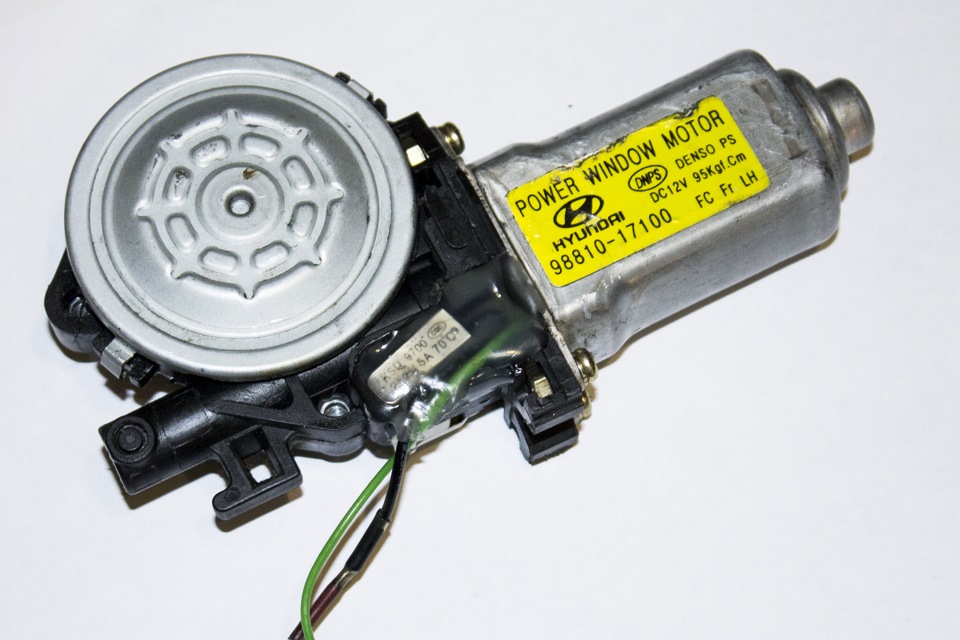

Первым делом я снял весь механизм, принес домой и открутил моторчик ЭСП. Далее я расковырял весь герметик на проводах, выкрутил болты крышки, снял крышку. Внутренности у меня были запаяны к пластику. Аккуратно сделав прорези я вытащил "кишки" моторчика наружу.

Внутренности моторчика

Вот такая нелицеприятная картина. Качество моторчика вроде бы и не плохое, но насторожило то, что все компоненты напрессованы друг к другу (то есть не припаяны).

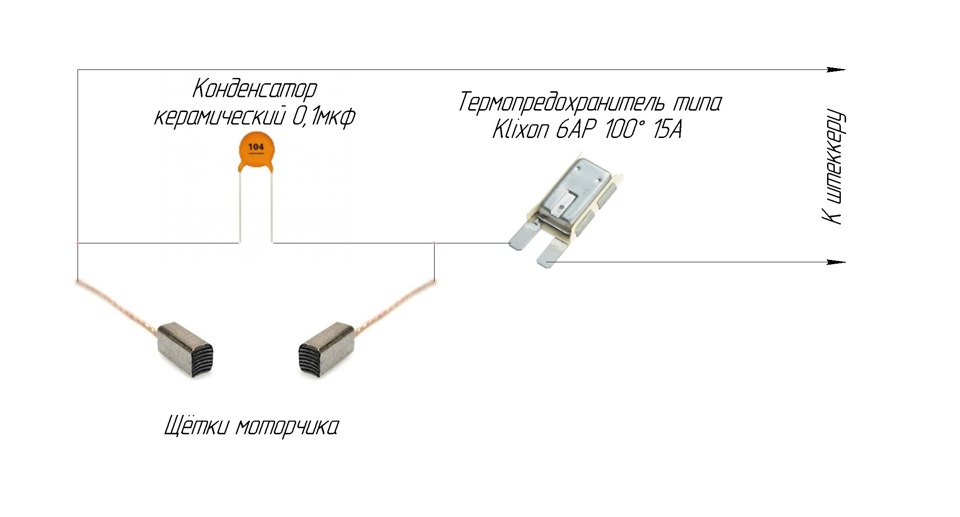

Нарисовал схему "внутренностей", дабы простому обывателю понятно было о чем идет речь и он всегда мог это повторить.

Схема

После прозвонки выяснилось, что барахлит термо предохранитель Klixon серии 6AP. Принцип работы этой штуки чрезвычайно прост — при температуре свыше 100 градусов он размыкает цепь. То есть не даёт моторчику перегреться и расплавиться. Точно такая же штука стоит в чайнике, которая его выключает когда вода закипает (ну примерно тот же принцип работы).

Решено менять. В электронных деталях подобрал аналог — KSDI-70 70C 5A (B-1009). Как можно понять из названия — срабатывает на 70 градусах цельсия. Пусть будет с запасом. Стоимость такой штуки — всего лишь 18 рублей. Подобрать можно и любой другой аналог, тут выбор достаточно большой.

Керамический конденсатор взял из запасов. Но цена ему в районе 5 рублей.

Впаиваем всё на место:

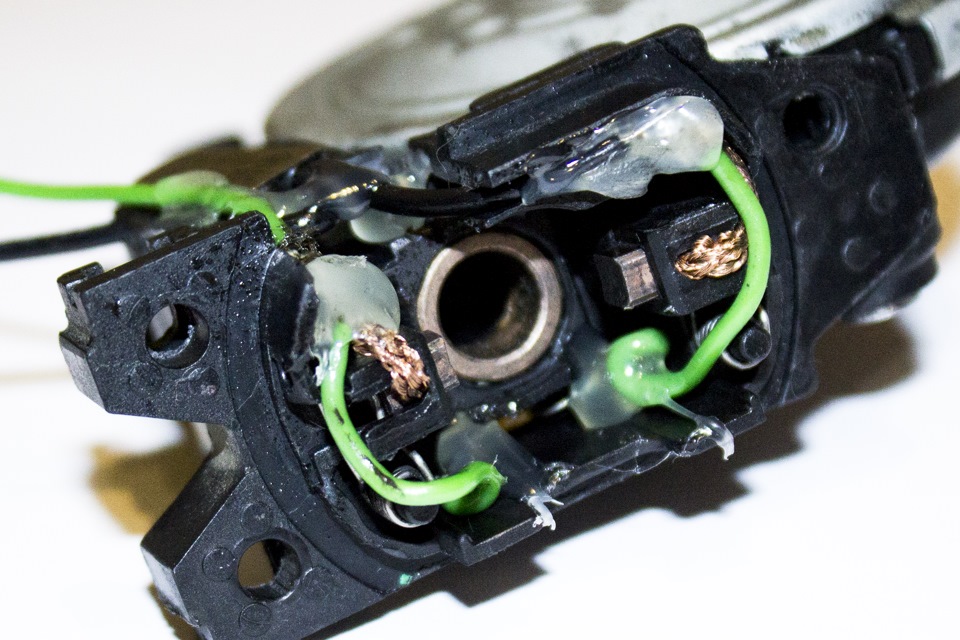

Стальные токопроводящие пластины я заменил на обычные провода, вклеив их на термоклей для надёжности.

Собираем (залил все термоклеем сверху, чтобы защитить от влаги).

Проверка показала — моторчик вновь работает! 20ю рублями и парой часов работы (час из которой ушел на мучение гугла в поисках аналогов) я сэкономил кучу денег, избежав покупки новой детали.

Прежде чем собирать мотор, на роторе зачистил контактные места (там где скользят щётки).
