Проверка давления в гидросистеме управления АКПП Hyundai Matrix

Прогрейте АКПП до нормальной рабочей температуры масла (ATF).

Поднимите автомобиль на подъемнике так, чтобы вывесить передние колеса.

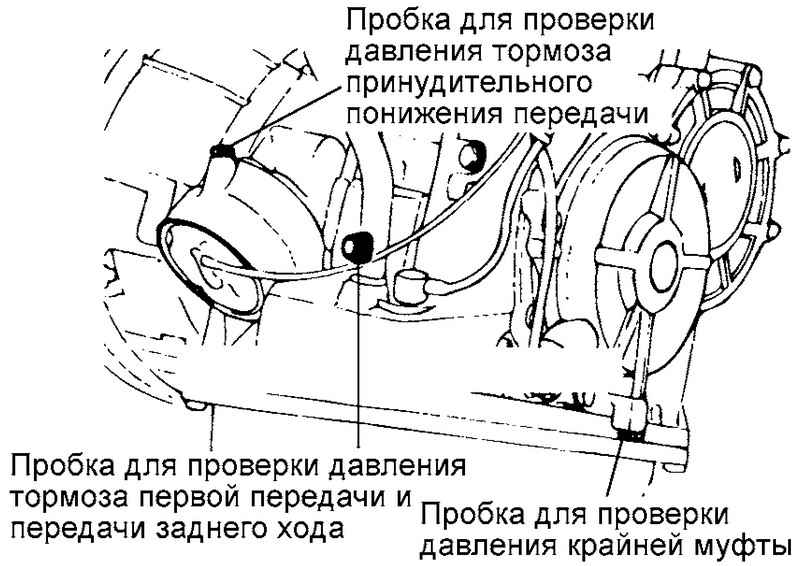

Рис. 3.69. Пробки для проверки давления в гидросистеме

Установите контрольный тахометр для измерения частоты вращения коленчатого вала двигателя так, чтобы его показания можно было легко считать.

Подсоедините переходник и манометр (09452-21002 и 09452-21500) к соответствующим отверстиям для проверки давления.

При проверке давления включения задней передачи (reverse pressure) следует использовать манометр на 3000 кПа.

Рис. 3.70. Отверстия для установки манометра

Измерьте давление масла в АКПП (ATF) в каждой магистрали при различных условиях (рис. 3.70).

Проверьте соответствие измеренных величин диапазонам номинальных значений, приведенным ниже в таблице 3.16. Если измеренное давление выходит за пределы диапазона номинальных значений, выполните проверку и устраните неисправность в соответствии с таблицей 3.17.
