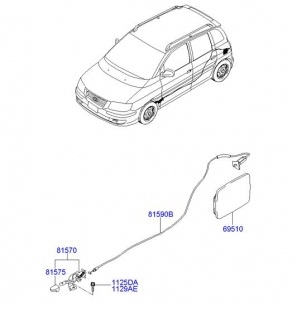

Снятие и установка крышки люка наливной трубы топливного бака Hyundai Matrix

Вам потребуются: все инструменты, необходимые для снятия задней облицовки левого порога пола и облицовок багажника, а также торцовая головка «на 10».

1. Снимите переднюю и заднюю облицовки левого порога пола.

2. Снимите облицовки арки левого заднего колеса, обоих задних фонарей и панели.

3. Выверните через окно в коврике пола болт крепления блока рукояток.

4. Отогните край коврика и извлеките из-под коврика блок рукояток вместе с тросами приводов, протянув блок через окно в поперечине пола.

5. Выньте из прорези кронштейна блока рычагов наконечник оболочки троса привода замка крышки люка наливной трубы топливного бака и, вынув наконечник троса из прорези рычага, отсоедините трос.

ПРИМЕЧАНИЕ

При необходимости аналогично отсоедините от блока рукояток трос привода замка багажника (с желтым наконечником) и снимите блок рукояток.

6. Извлеките оболочку троса из держателей на левом пороге пола на левой боковине в багажнике и на усилителе панели задка.

7. Откройте крышку люка наливной горловины топливного бака и извлеките из гнезда в правом заднем крыле замок крышки люка наливной трубы топливного бака, преодолевая сопротивление его фиксаторов.

8. Отсоедините от рычага замка наконечник троса разъедините корпус замка и наконечник оболочки троса и снимите замок.

9. Снимите трос привода, извлекая оба его конца в багажник

10. Осмотрите уплотнитель замка. Сильно затвердевший или поврежденный уплотнитель замените.

11. Установите в порядке, обратном снятию, замок крышки люка наливной трубы топливного бака и его привод, а также все снятые детали.
