Ремонт педального узла Renault Logan 2004-2009 Бензин

6.2. Педальный узел: 1 – гайка оси; 2 – шайба; 3, 6, 8 – дистанционные втулки; 4 – втулка педали; 5 – педаль тормоза; 7 – возвратная пружина педали сцепления; 9 – ось педалей; 10 – накладка площадки педали сцепления; 11 – педаль сцепления; 12 – накладка площадки педали тормоза; 13 – кронштейн педального узла.

Педаль 11 (рис. 6.2) сцепления, изготовленная из пластмассы, установлена на одной оси со сварной стальной педалью 5 тормоза. Ось 9 закреплена гайкой 1 в кронштейне 13, установленном на щите передка кузова. Педаль сцепления возвращается в исходное положение пружиной 7. Педали установлены на оси через пластмассовые втулки 4. В случае появления скрипа или заедания педалей на оси, разберите и отремонтируйте педальный узел.

Вам потребуются ключи «на 13» (два).

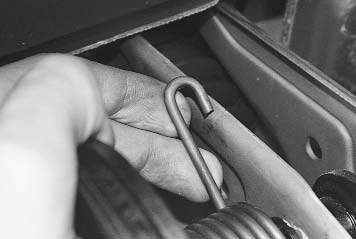

1. Выведите из зацепления с краем кронштейна педального узла отогнутый конец возвратной пружины педали сцепления.

2. Отсоедините от сектора педали сцепления трос привода выключения сцепления.

3. Отсоедините от педали тормоза толкатель вакуумного усилителя тормозов.

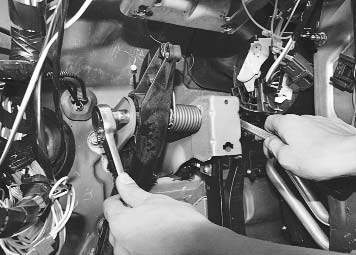

4. Отверните гайку 1 (см. рис. 6.2) крепления оси педалей, удерживая ось от проворачивания вторым ключом.

5. Извлеките ось из отверстий педалей и кронштейна, поочередно снимая с оси дистанционную втулку 3, педаль тормоза 5 в сборе с втулками 4, дистанционную втулку 6, пружину 7, дистанционную втулку 8 и педаль сцепления 11 в сборе с втулками 4.

6. Извлеките из отверстий педалей пластмассовые втулки 4. Изношенные или поврежденные втулки замените.

7. Соберите педальный узел в порядке, обратном разборке. Ось педалей и их втулки смажьте тонким слоем консистентной смазки. При необходимости установите новую возвратную пружину педали сцепления.

8. Присоедините к педалям сцепления и тормоза трос привода выключения сцепления и толкатель вакуумного усилителя тормозов соответственно.
