Регулировка света фар Renault Logan 2004-2015 Бензин

Инструмент:

• Шестигранный ключ 8 мм

Детали и расходники:

• Мел

Примечание:

Проверка и регулировка света фарт проводится на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

1. Проверяем давление в шинах. При необходимости доводим его до нормы.

2. Устанавливаем автомобиль перпендикулярно гладкой стене (например, двери гаража), на расстоянии 3 м. На сиденье водителя помещаем груз массой 75 кг. Размечаем на стене экран, который показан на рисунке ниже. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок. Измеряем на автомобиле высоту от центра фар до пола. Оно соответствует высоте h экране.

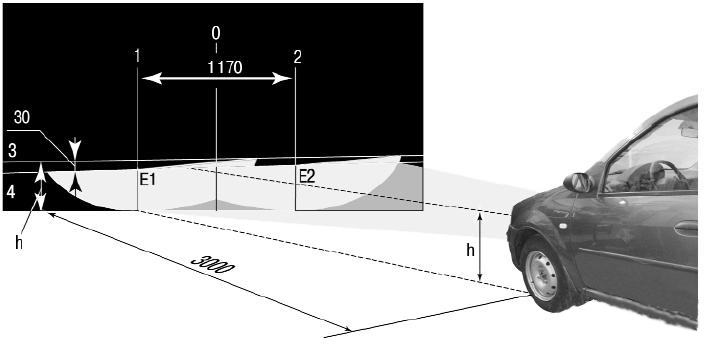

Схема экрана для регулировки пучков света фар.

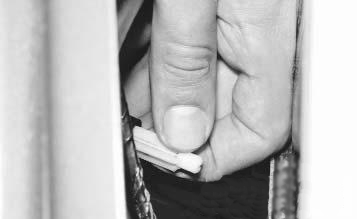

3. Переключаем регулятор корректора света фар (А), если он установлен, которое соответствует нагрузке автомобиля с одним водителем.

4. Включаем ближний свет.

5. Рекомендуется выполнять регулировку для каждой фары в отдельности. Поэтому закрываем одну из фар непрозрачным материалом.

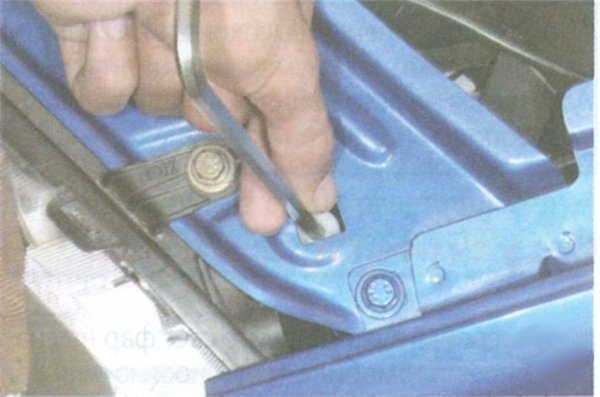

6. Открываем капот и выполняем регулировку, для каждой фары, положения светового пятна на экране по горизонтали (если оно не соответствует рисунку).

7. Аналогичным образом, вращая регулировочные винты, устанавливаем положение светового пятна по вертикали.

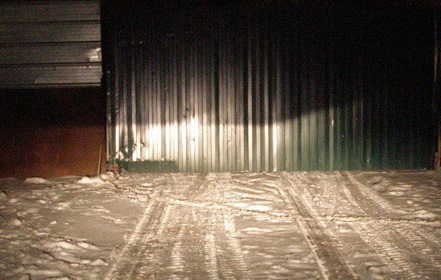

8. Фары можно считать отрегулированными, если верхние границы левых частей световых пятен совпадают с линией 4 (см. схему экрана), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
