Ремонт трубки, системы омывателя лобового стекла

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

С момента покупки очень мучился с давлением и вообще был не доволен работой форсунок омывателя лобового стекла. Вода лилась, но очень слабо и не сразу, а также кончалась в бачке очень быстро (думал, что течёт). В конце зимы жидкость омывателя, перестала течь вообще! В ходе обследования была замечена оторванная трубка омывателя, где идёт петля капота у водительской двери.

Заказал запчасти:
1J0 955 751 D — Трубка гофрированная омывателя стекла переднего без обогрева.
8E0 955 987 D — Форсунка омывателя ветрового стекла левая.
8E0 955 988 D — Форсунка омывателя ветрового стекла. Форсунки с обогревом.

Ремонт:

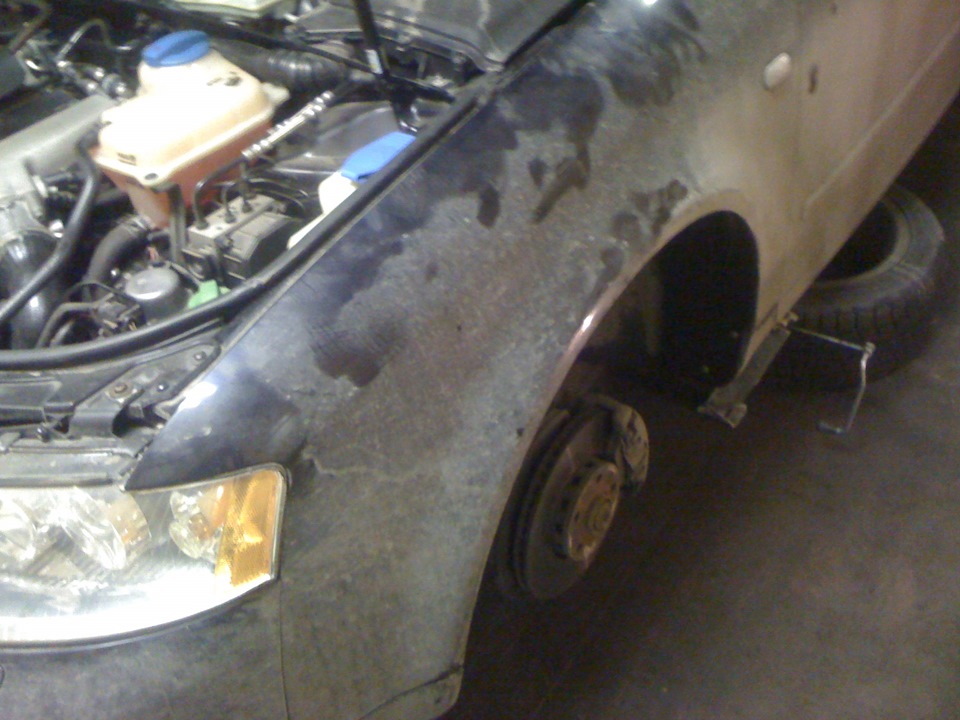

Для начала надо снять переднее левое колесо.

Снимаем подкрылок, чтобы добраться до связки проводов и трубки омывателя лобового стекла. Для того, чтобы найти куда уходит трубка пришлось снять бачок верхний и потом нижний. После на ощупь искать его в стяжке проводов. Проводов там очень много идёт.

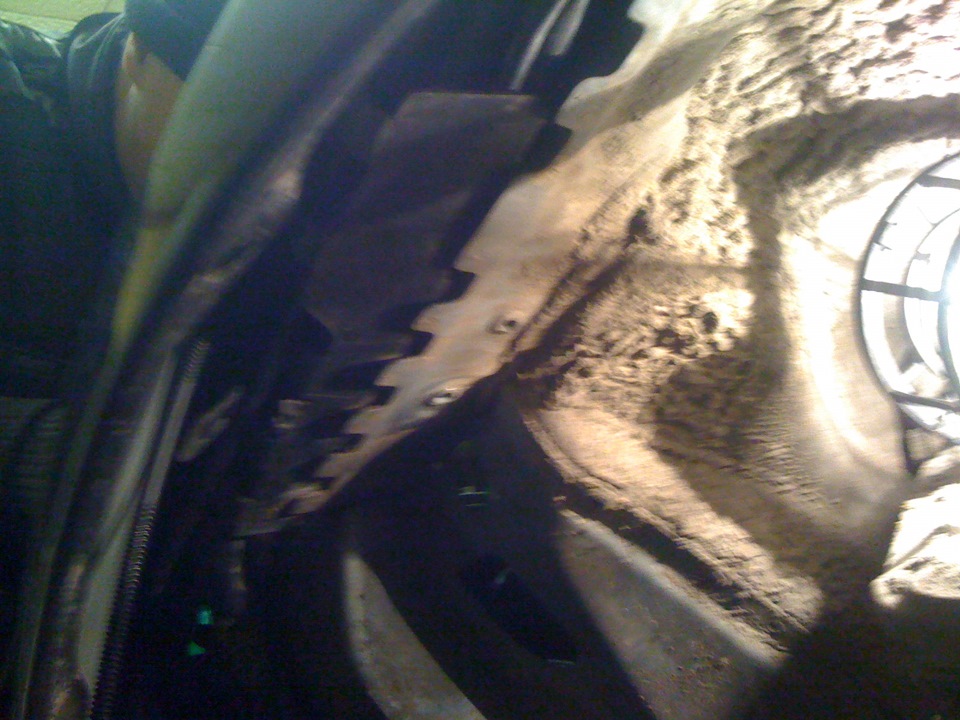

Пучок проводов в пластмассовом кожухе за ребристой железкой.

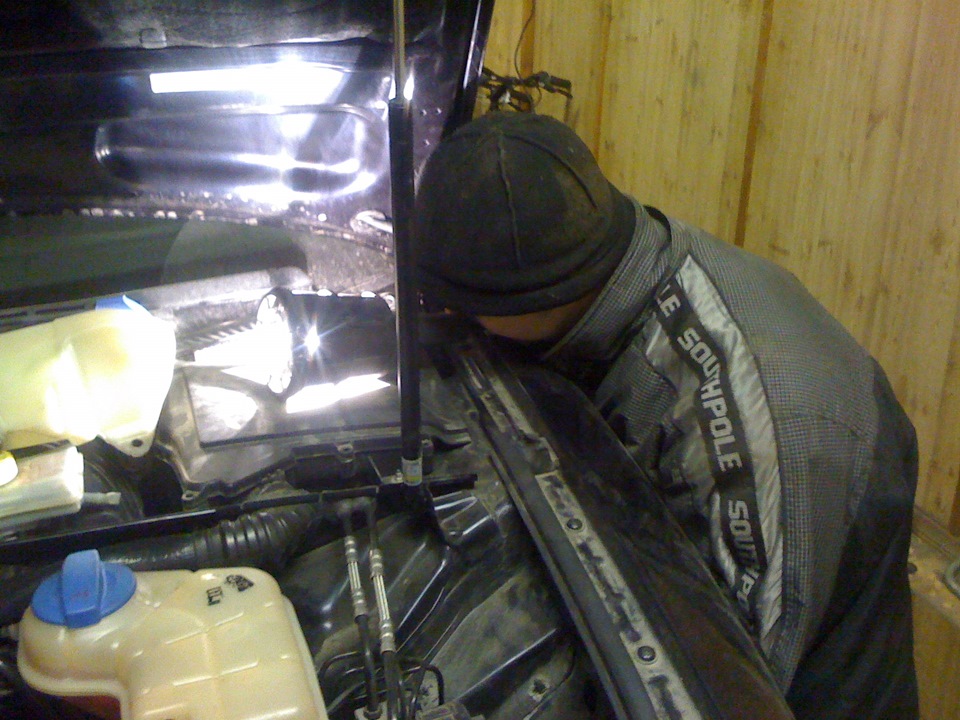

Трубка шла сначала вдоль проводов, а в середине уходила внутрь за железную перегородку, которую нащупать удалось только руками. Трубка идёт по этому туннелю до отверстия у петли капота, в котором вставлена резиновая заглушка (она настолько плотная, что мешала нам с самого начала).

Снятый основной бачок

Вытаскиваем общими усилиями старую трубку из этой резинки.

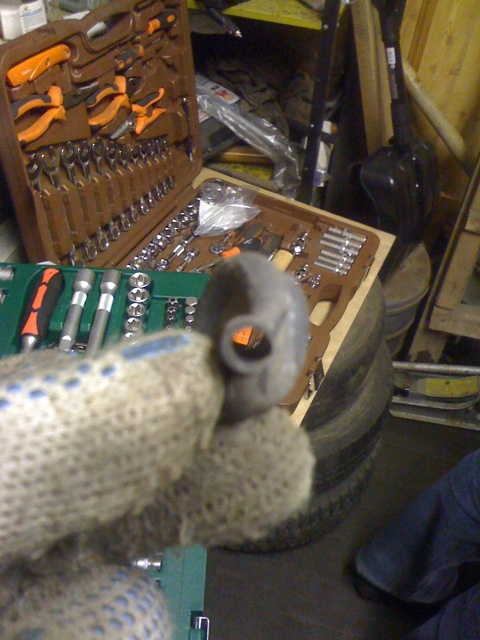

Вот она… ужасная заглушка

Вид в профиль

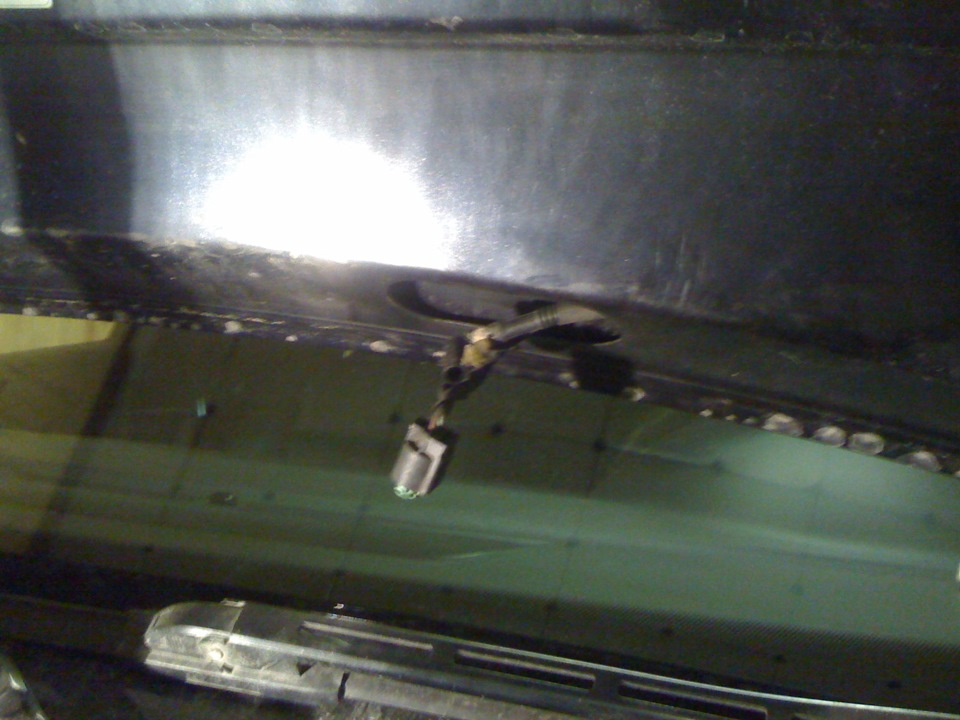

Снимаем старые форсунки и отсоединяем фишки обогревателя

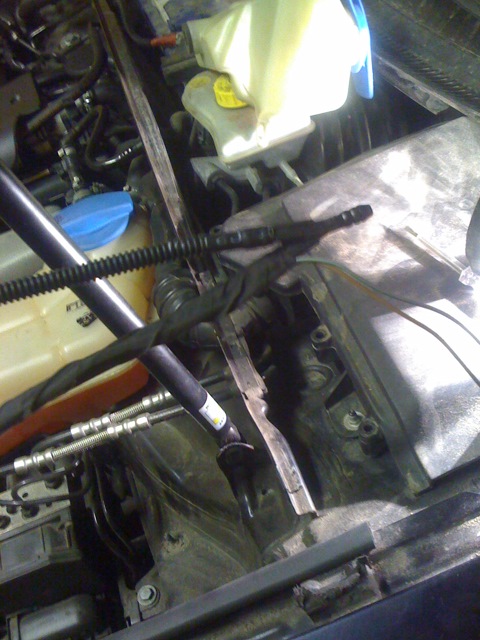

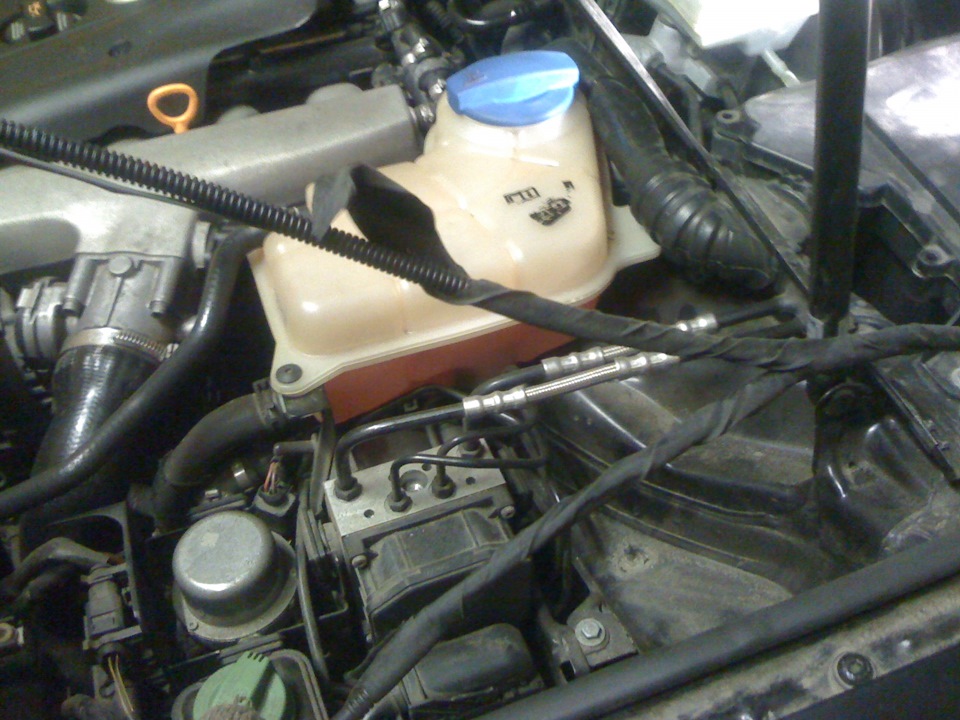

Достаём трубки с проводами и наблюдаем тройник в системе (рогатка).

Видим, что ранее уже происходили обрывы в системе и кто-то лазил латать

Сняли старую трубку с одного конца тройника, остальные решили не менять. В процессе я надевая трубку на тройник, сломал последний так что не повторите моей ошибки! Решил поискать не оригинальную замену тройнику. В магазинах ни чего не нашел толкового и решил склеить "Секундой". Пока собирал подкрылок с бочком и колесом, всё высохло. С помощью зажигалки, размягчил трубочку и легко надел её на склеенный тройник. Пришла очередь новых форсунок, прям глаз не нарадуется какие они красивые:

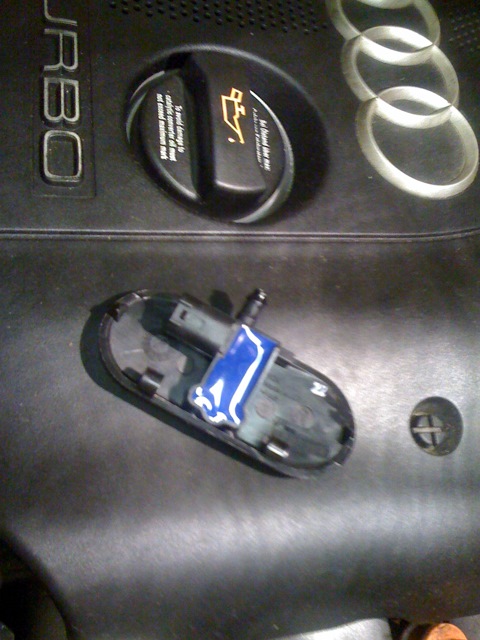

Форсунка омывателя лобового стекла с обогревом

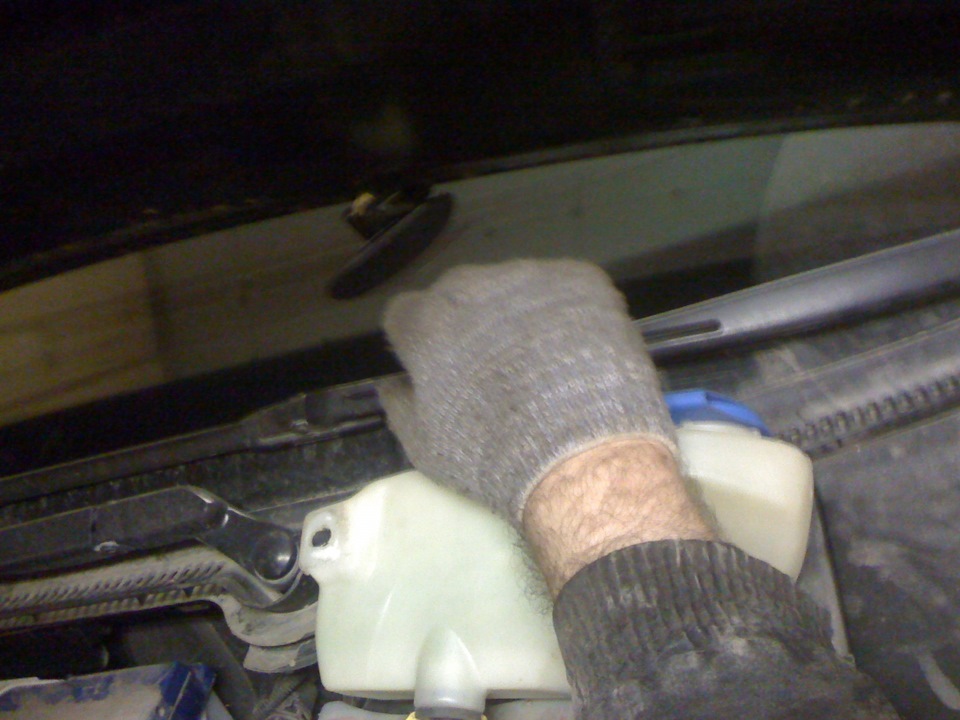

Вставляем в протянутые обратно трубки и провода, защёлкиваем и радуемся.

Тонкости:
1. Для лёгкого одевания трубок, обязательно чуть нагреть, иначе отломите всё что собираете или разбираете.
2. Для проводов лучше всего иметь с собой тканевую изоляционную ленту. Обмотать обязательно возле петли, чтобы гофрированная трубка не тёрлась.
3.Проблемная заглушка, которая мешала мне на протяжении всей работы была выкинута… Не смогли её вместе с шлангом вставить на место, а всему виной был компьютер машины… Пространства очень мало и очень высока вероятность поломки трубки.
4. Трубку надо тянуть сверху, так проще её протягивать через железный туннель.
5. Чтобы удобнее тащить трубку, можно воспользоваться отверстием в кузове (возле болта в углублении — крепёж подкрылка) фото ниже:

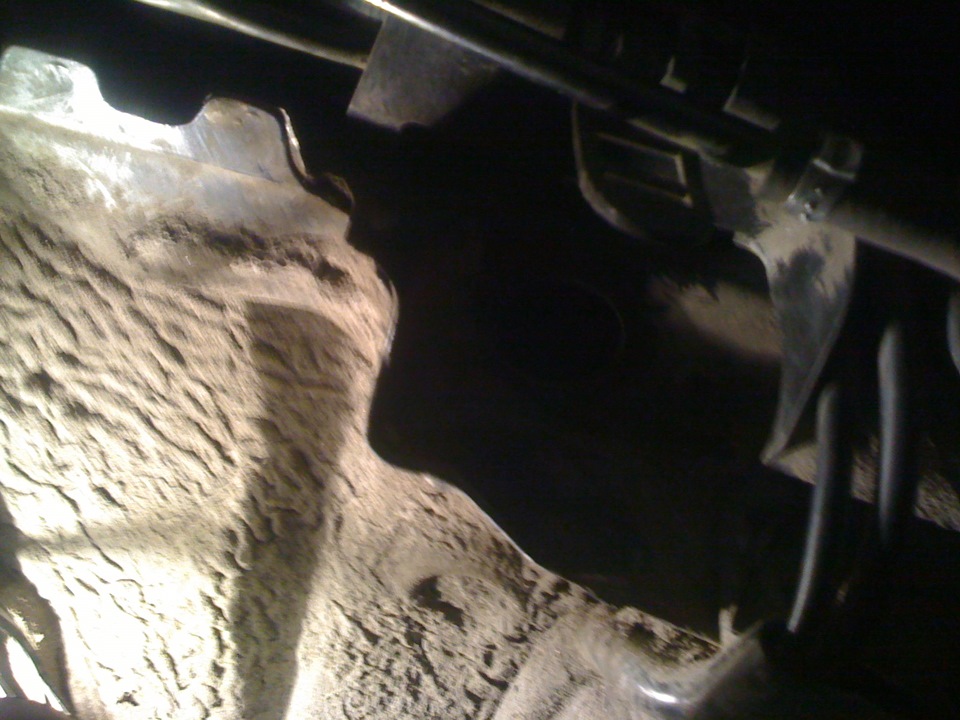

Можно видеть, где возле нижней границы тьмы видна округлая форма грязи. За ней заглушка/резинка.

Схема системы омывателя лобового стекла. Время: условно 5-6 часов провозился. Из них долго искал, как же идёт этот шланг.
