Система управления двигателем описание конструкции Renault Logan 2004-2009 Бензин

Схема электронной системы управления двигателем:
1 — аккумуляторная батарея;
2 — выключатель зажигания;
3 — главное реле;
4 — коммутационный блок;
5 — реле включения кондиционера;
6 — реле малой скорости вентилятора системы охлаждения;
7 — блок управления вентиляцией, отоплением и кондиционированием;
8 — вентилятор;
9 — комбинация приборов;
10 — реле большой скорости вентилятора системы охлаждения;
11 — датчик давления хладагента;
12 — датчик давления усилителя рулевого управления;
13 — диагностический разъем (колодка диагностики);
14 — электронный блок управления двигателем;
15 — реле питания топливного насоса и катушки зажигания;
16 — топливный модуль;
17 — адсорбер системы улавливания паров бензина;
18 — датчик скорости автомобиля;
19 — датчик детонации;
20 — датчик абсолютного давления воздуха;
21 — регулятор холостого хода;
22 — датчик температуры воздуха на впуске;
23 — датчик положения дроссельной заслонки;
24 — форсунка;
25 — датчик положения коленчатого вала;
26 — катушка зажигания;
27 — датчик температуры охлаждающей жидкости;
28 — свеча зажигания;
29 — датчик концентрации кислорода;
30 — компрессор кондиционера.

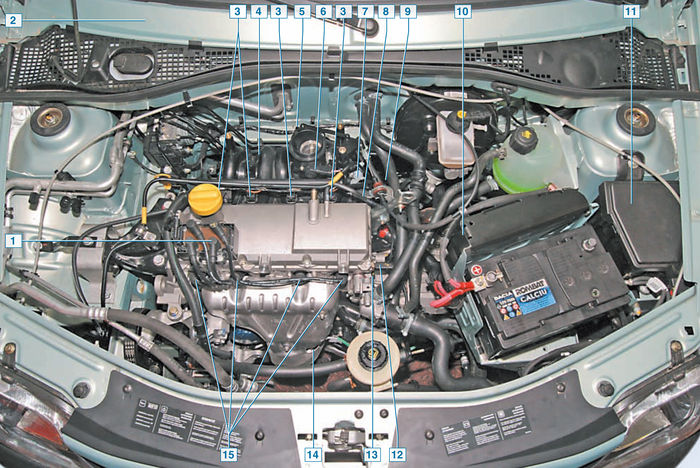

Элементы электронной системы управления двигателем (ЭСУД):
1 — катушка зажигания;
2* — разъем диагностики;
3 — форсунка;
4* — датчик детонации;
5 — регулятор холостого хода;
6 — датчик положения дроссельной заслонки;
7 — датчик температуры воздуха на впуске;
8 — датчик абсолютного давления воздуха;
9* — датчик скорости автомобиля;
10 — электронный блок управления двигателем;
11 — блок предохранителей и реле в моторном отсеке;
12 — датчик температуры охлаждающей жидкости;
13* — датчик положения коленчатого вала;
14 — датчик концентрации кислорода;
15 — свеча зажигания
* Элемент на фото не виден.

Двигатель оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением и системой снижения токсичности отработавших газов.

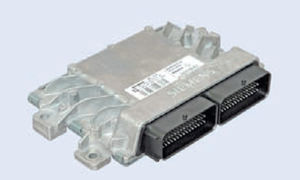

Система управления двигателем состоит из электронного блока управления (ЭБУ) двигателем, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств. ЭБУ представляет собой мини-компьютер специального назначения, в его состав входят оперативное запоминающее устройство — ОЗУ и программируемое постоянное запоминающее устройство —ППЗУ.

Электронный блок управления двигателем (ЭБУ) обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера. При включении зажигания ЭБУ выдает управляющий сигнал наглавное реле, а при выключении зажигания — задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения).
ЭБУ также выполняет диагностические функции системы управления двигателем (бортовая система диагностики). ЭБУ определяет наличие неисправностей элементов системы управления и сохраняет в своей памяти коды неисправностей. При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), ЭБУ включает сигнализатор неисправности в комбинации приборов (на части автомобилей) и переводит систему на аварийные режимы работы. Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи ЭБУ для управления двигателем применяет замещающие данные, хранящиеся в ППЗУ.
При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно и автомобиль может самостоятельно доехать до СТО. Исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может. Коды неисправностей остаются в памяти ЭБУ и могут быть считаны с помощью диагностического стенда, подключаемого к диагностическому разъему. ЭБУ закреплен на задней стенке площадки аккумуляторной батареи и закрыт металлическим кожухом.

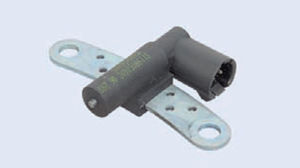

Датчик положения коленчатого вала (ДПКВ) установлен на картере сцепления, над маховиком. Датчик выдает ЭБУ информацию о частоте вращения и угловом положении коленчатого вала. Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев, выполненных на маховике. Зубья расположены на диске с интервалом 6 °. Для синхронизации с ВМТ поршней 1–4 цилиндра один зуб из 60 срезан, образует впадину, и один зуб двойной. При прохождении двойного зуба и впадины мимо датчика в нем генерируется так называемый «опорный» импульс синхронизации. При вращении маховика изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.

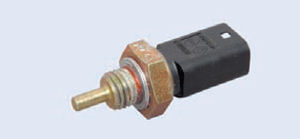

Датчик температуры охлаждающей жидкости (ДТОЖ) установлен в левом торце головки блока цилиндров, в районе 1-го цилиндра.
Датчик выдает информацию о температуре охлаждающей жидкости ЭБУ и указателю температуры охлаждающей жидкости в комбинации приборов.
Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры. ЭБУ подает на датчик стабилизированное напряжение +5 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используются в большинстве функций управления двигателем.
При возникновении неисправности датчика или его цепей ЭБУ включает вентилятор системы охлаждения на постоянный режим работы и рассчитывает значение температуры по обходному алгоритму.

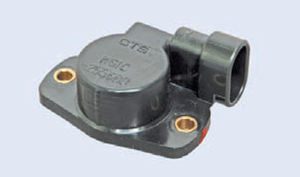

Датчик положения дроссельной заслонки (ДПДЗ) установлен на оси дроссельной заслонки и представляет собой датчик потенциометрического типа.
На один конец его обмотки подается от ЭБУ стабилизированное напряжение +5 В, а другой соединен с «массой» ЭБУ. С третьего вывода потенциометра (ползунка) снимается сигнал для ЭБУ. Периодически измеряя выходное напряжение сигнала ДПДЗ, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.
При выходе из строя датчика или его цепей ЭБУ рассчитывает предполагаемое значение положения дроссельной заслонки по частоте вращения коленчатого вала, абсолютному давлению и температуре воздуха на впуске.

Датчик детонации (ДД) ввернут в резьбовое отверстие задней стенки блока цилиндров, в районе 3-го цилиндра.
Пьезокерамический чувствительный элемент датчика генерирует сигнал напряжения переменного тока, амплитуда и частота которого соответствуют параметрам вибраций двигателя. При возникновении детонации амплитуда вибраций определенной частоты возрастает. При этом для гашения детонации ЭБУ корректирует угол опережения зажигания.

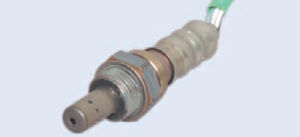

Датчик концентрации кислорода (ДКК) установлен в выпускном коллекторе. Датчик предназначен для контроля содержания кислорода в отработавших газах.
ЭБУ рассчитывает длительность импульса впрыска топлива по таким параметрам, как абсолютное давление и температура воздуха на впуске, частота вращения коленчатого вала, температура охлаждающей жидкости, положение дроссельной заслонки. По сигналу от ДКК о наличии кислорода в отработавших газах ЭБУ корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы каталитического нейтрализатора.
Кислород, содержащийся в отработавших газах, создает на выходе датчика разность потенциалов, изменяющуюся приблизительно от 100 до 850 мВ. Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), а высокий уровень — богатой (кислород отсутствует). Когда ДКК находится в холодном состоянии, выходной сигнал датчика отсутствует, т. к. его внутреннее сопротивление в этом состоянии очень высокое — несколько МОм (система управления двигателем работает по разомкнутому контуру). Для нормальной работы датчик концентрации кислорода должен иметь температуру не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в него встроен нагревательный элемент, которым управляет ЭБУ. По мере прогрева сопротивление датчика падает и он начинает генерировать выходной сигнал. Пока датчик не прогреется, ЭБУ управляет системой впрыска, не учитывая показания датчика. Как только датчик прогреется, ЭБУ отключает нагрев датчика и начинает учитывать сигнал датчика концентрации кислорода для управления топливоподачей в режиме замкнутого контура.
Датчик концентрации кислорода может быть «отравлен» в результате применения этилированного бензина или использования при сборке двигателя герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть через систему вентиляции картера в камеру сгорания. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу датчика из строя. В случае выхода из строя датчика или его цепей ЭБУ заносит в свою память соответствующий код неисправности и управляет топливоподачей по разомкнутому контуру.

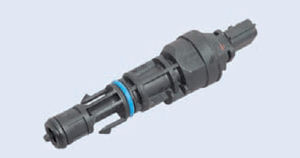

Датчик скорости автомобиля (ДСА) установлен сверху на картере коробки передач. Датчик приводится от шестерни, установленной на коробке дифференциала.
Принцип действия датчика скорости основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. Количество импульсов датчика пропорционально пути, пройденному автомобилем. ЭБУ определяет скорость автомобиля по частоте импульсов. При выходе из строя датчика или его цепей ЭБУ заносит в свою память код неисправности.

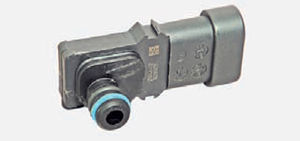

Датчик абсолютного давления воздуха (ДАД) установлен во впускном трубопроводе слева (по ходу автомобиля).
Датчик содержит чувствительный пьезоэлемент и нагрузочный переменный резистор. На резистор датчика ЭБУ подает стабилизированное напряжение +5 В. Пьезоэлемент датчика реагирует на изменение давления (разрежения) во впускном трубопроводе и изменяет эталонное напряжение, подаваемое на нагрузочный резистор. Это изменение напряжения ЭБУ учитывает при расчете количества воздуха, поступившего в двигатель.
При выходе из строя датчика или его цепей ЭБУ заносит в свою память код неисправности.

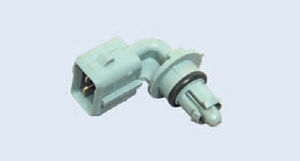

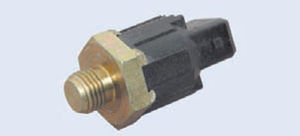

Датчик температуры воздуха (ДТВ) установлен во впускном трубопроводе слева (по ходу автомобиля).
Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры. Датчик изменяет свое сопротивление в зависимости от температуры воздуха во впускном трубопроводе. Информацию, поступающую от датчика, ЭБУ учитывает при расчете состава топливовоздушной смеси и для регулировки угла опережения зажигания.
При выходе из строя датчика или его цепей ЭБУ заносит в свою память код неисправности.

Система зажигания входит в состав системы управления двигателем и состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. При эксплуатации система не требует обслуживания и регулирования, за исключением замены свечей.
Четырехвыводная катушка зажигания представляет собой блок из двух катушек. Управление током в первичных обмотках катушек осуществляется ЭБУ в зависимости от режима работы двигателя. К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) — в одном в конце такта сжатия (рабочая искра), в другом — в конце такта выпуска (холостая). Катушка зажигания — неразборная, при выходе из строя ее заменяют.
Свечи зажигания с помехоподавительным резистором сопротивлением 4–10 кОм. Зазор между электродами свечи — 0,9–1,0 мм, размер шестигранника под ключ — 16 мм. В связи с постоянным направлением тока во вторичных обмотках катушки ток искрообразования у каждой пары свечей, работающих одновременно, всегда протекает с центрального электрода на боковой — для одной свечи, и с бокового электрода на центральный — для другой.
Реле и предохранители системы впрыска топлива расположены в монтажном блоке, установленном в моторном отсеке (см.«Электрооборудование»).

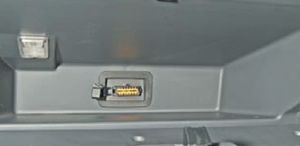

Диагностический разъем установлен в вещевом ящике панели приборов. Разъем закрыт пластмассовой крышкой.
