Датчик положения дроссельной заслонки снимаем для замены.
Снимаем воздушный фильтр. При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем и отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки.

Ключом «Torx T-20» отворачиваем два самореза крепления датчика.

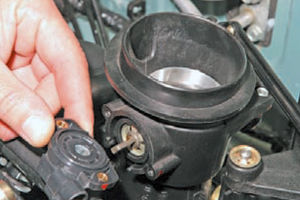

Снимаем датчик с оси дроссельного узла.
Устанавливаем датчик в обратной последовательности. Перед установкой датчика убеждаемся, что дроссельная заслонка полностью закрыта.
