Снятие рулевой колонки Renault Logan 2004-2009 Бензин

Рулевую колонку снимаем для замены в сборе при выходе из строя подшипников вала колонки или карданных шарниров промежуточного вала.
Снимаем подрулевые переключатели (см. «Снятие подрулевых переключателей»). Отсоединяем колодки проводов выключателя зажигания и катушки иммобилайзера от колодок жгута проводов (см. «Замена катушки иммобилайзера и выключателя зажигания»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

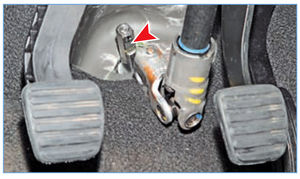

Головкой «на 13» отворачиваем гайку специального болта крепления муфты нижнего карданного шарнира промежуточного вала к приводной шестерне рулевого механизма.
Вынимаем болт.

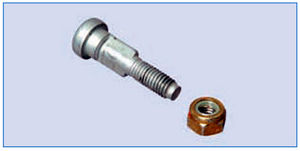

Специальный болт и гайка крепления муфты нижнего карданного шарнира промежуточного вала

Снимаем муфту нижнего карданного шарнира с шестерни (стрелкой показана лыска шестерни).

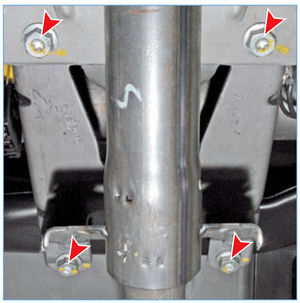

Головкой «на 13» отворачиваем четыре болта крепления рулевой колонки к кронштейну поперечной балки, расположенной под панелью приборов (для наглядности панель приборов снята).
Тянем рулевую колонку на себя…

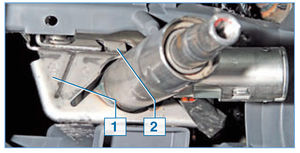

…сдвигая верхний кронштейн 1 рулевой колонки с выступа 2 кронштейна поперечной балки.
Затем, перемещая верхнюю часть рулевой колонки так, чтобы она не зацепилась за элементы панели приборов и поперечной балки, проталкиваем колонку вниз, сквозь отверстие панели приборов.

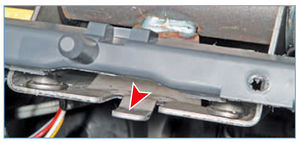

Расположение выступа кронштейна поперечной балки панели приборов (рулевая колонка снята)
Устанавливаем рулевую колонку в обратной последовательности.
Муфту нижнего карданного шарнира монтируем на приводную шестерню рулевого механизма так, чтобы болт крепления муфты совместился с лыской шестерни. Гайку болта крепления муфты и болты крепления рулевой колонки затягиваем предписанным моментом.
